5 Anhänge
ACHTUNG!
Ein aktives HAND-OFF-AUTO-Signal über die Digitaleingänge hat höhere Priorität als die Bedientasten [Hand on] - [Auto on].
[Reset]
dient zum Zurücksetzen des Frequenzumrichters nach einem Alarm (Abschaltung). Die Taste kann mit Par. 0-43
deaktiviert
[0] werden.
Parameter Shortcut: Gleichzeitiges Drücken der Tasten [Quick Menu] und [Main Menu] ermöglicht die direkte Eingabe einer Parameternummer. Mit dem
Parameter-Shortcut kann direkt auf alle Parameter zugegriffen werden.

5.1.3 Bedienung der numerischen LCP Bedieneinheit (LCP 101)

5
Die folgenden Anweisungen gelten für das numerische LCP (LCP 101).

Die Bedieneinheit ist in vier funktionelle Gruppen unterteilt:

1. Numerisches Display.
2. Menütaste mit Anzeige-LEDs - Parameter ändern und zwischen
Displayfunktionen umschalten.
3. Navigationstasten und Kontroll-Anzeigen (LEDs).
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
ACHTUNG!
Das Kopieren von Parametern ist mit der numerischen
LCP Bedieneinheit (LCP 101) nicht möglich.
Wählen Sie eine der folgenden Betriebsarten:
Zustandsmodus: Zeigt den Zustand des Frequenzumrichters oder des
Motors an.
Bei einem Alarm schaltet das LCP 101 automatisch in den Zustandsmo-
dus.
Alarme werden mit dem zugehörigen Alarmcode angezeigt.
Kurzinbetriebnahme- oder Hauptmenümodus:
metern und Parametereinstellungen.
88

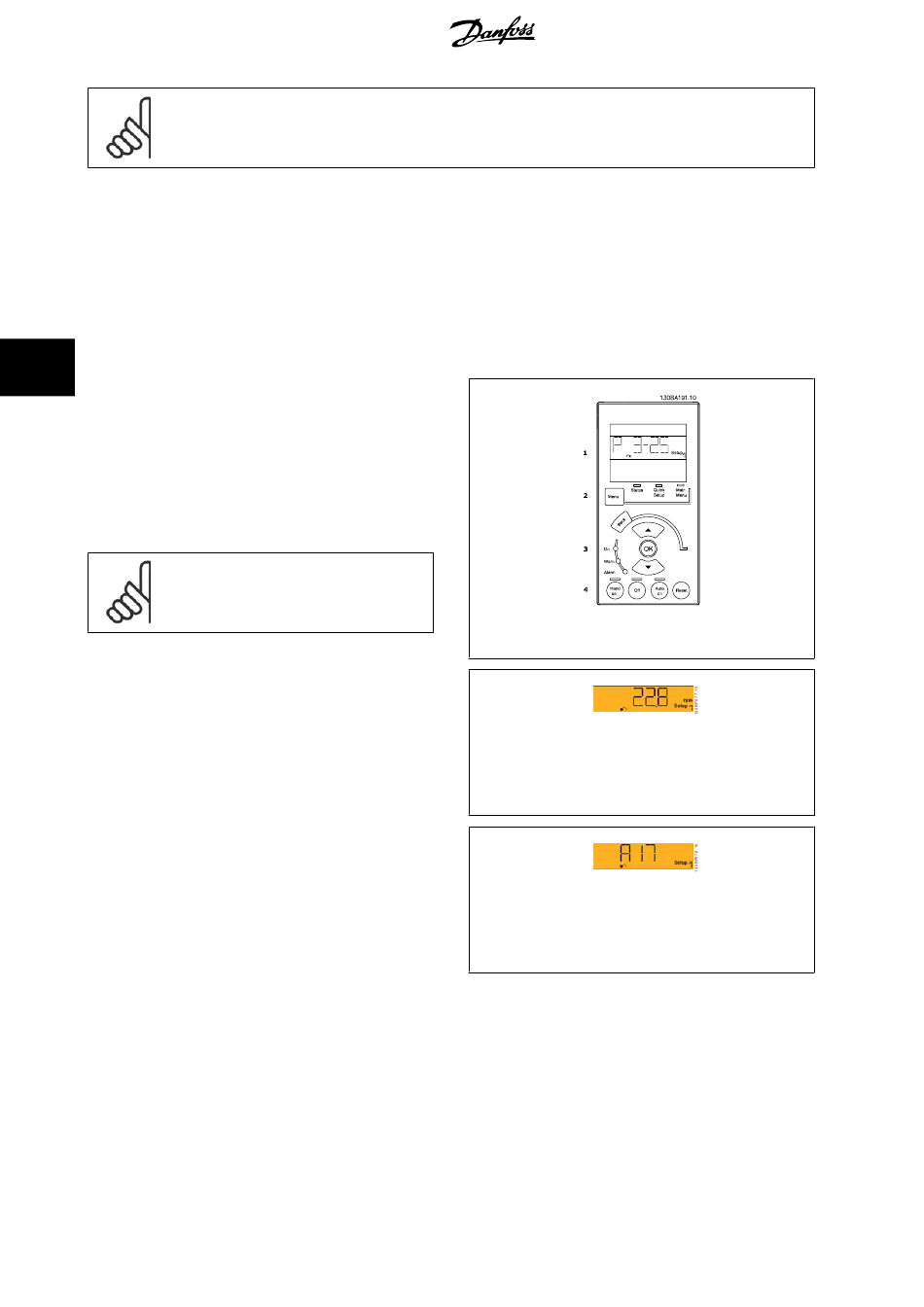

Abbildung 5.1: Numerische LCP Bedieneinheit LCP101
Abbildung 5.2: Beispiel für Zustandsanzeige
Anzeige von Para-
Abbildung 5.3: Beispiel für Alarmanzeige
MG.11.F2.03 - VLT ® ist ein eingetragenes Warenzeichen von Danfoss
Produkthandbuch für VLT HVAC Drive High
[Reset]-LCP Taste aktiviert
Power
[1] oder
