Parameterbeschreibung

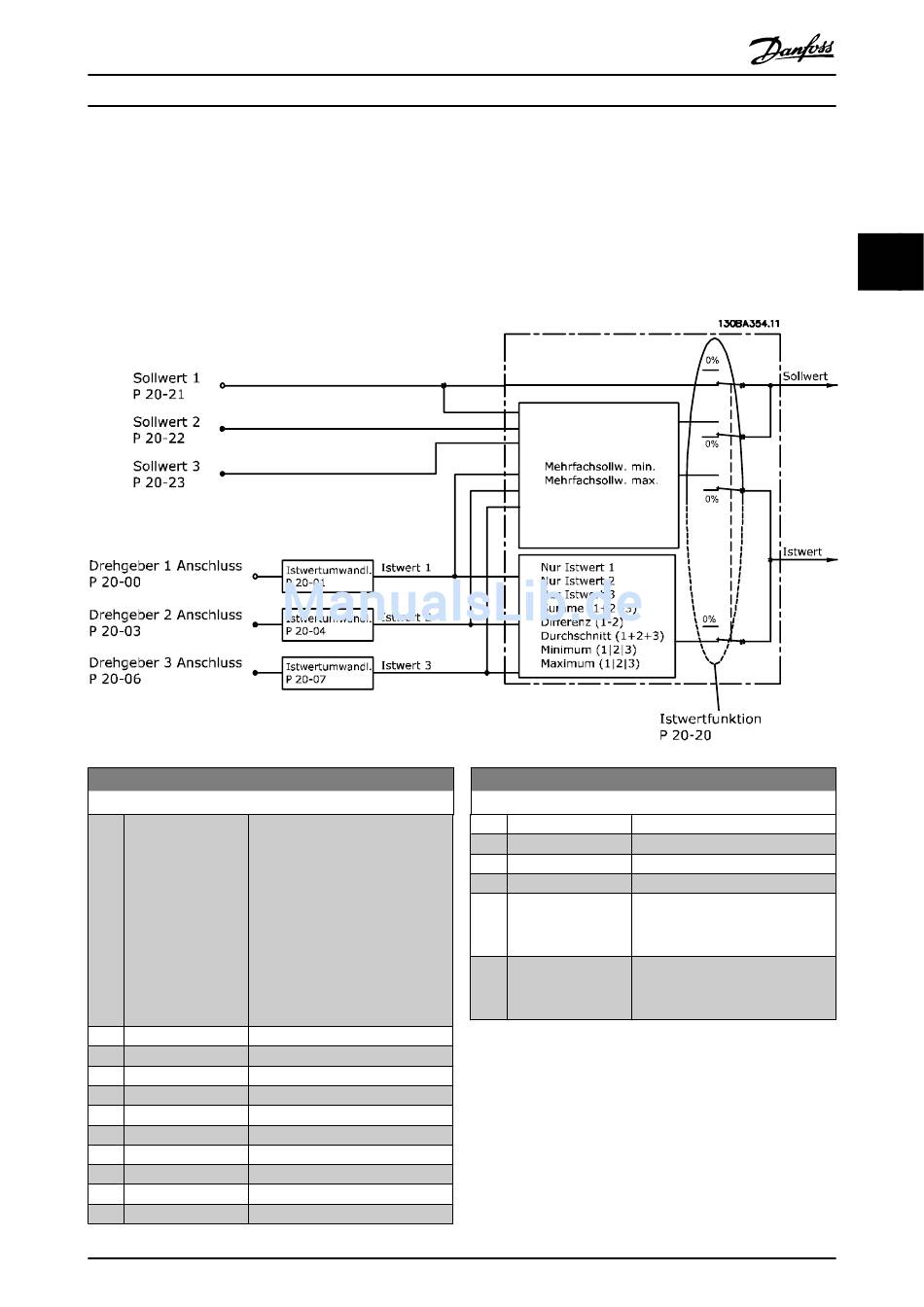

3.18 Hauptmenü - PID-Regler - Gruppe
20
Diese Parametergruppe dient zum Konfigurieren des PID-
Reglers mit Rückführung, der die Ausgangsfrequenz des
Frequenzumrichters bestimmt.

20-00 Istwertanschluss 1

Option: Funktion:
Bis zu drei verschiedene Istwertsigna-
le können das Istwertsignal für den
PID-Regler des Frequenzumrichters
bilden.
Dieser Parameter bestimmt, welcher
Eingang als Quelle des ersten
Istwertsignals betrachtet wird.
Analogeingang X30/11 und Analog-
eingang X30/12 bezieht sich auf
Eingänge auf der Universal-E/A-
Option.
[0] Keine Funktion
[1] Analogeingang 53
[2] Analogeingang 54
*
[3] Pulseingang 29
[4] Pulseingang 33
[7] Analogeing. X30/11
[8] Analogeing. X30/12
[9] Analogeingang X42/1
[10] Analogeingang X42/3
[11] Analogeingang X42/5
Programmierhandbuch für VLT
®
MG.11.AC.03 - VLT ist eine eingetragene Marke von Danfoss.
®
HVAC Drive
3.18.1 20-0* Istwert
Parameter zum Konfigurieren des Istwertsignals für den PID-
Regler des Frequenzumrichters. Unabhängig vom Regelver-
fahren können die Istwertsignale auch auf dem Display des
Frequenzumrichters gezeigt, zur Steuerung der Analogaus-
gänge des Frequenzumrichters verwendet und über verschie-
dene serielle Kommunikationsprotokolle übertragen werden.
20-00 Istwertanschluss 1
Option: Funktion:
[15] Analog Input X48/2
[100] Bus-Istwert 1
[101] Bus-Istwert 2
[102] Bus-Istwert 3
[104] Strom ohne Geber Erfordert Einrichtung mit MCT10 mit
speziellem Plug-in für Betrieb ohne
Geber.
[105] Druck ohne Geber Erfordert Einrichtung mit MCT10 mit
speziellem Plug-in für Betrieb ohne
Geber.
