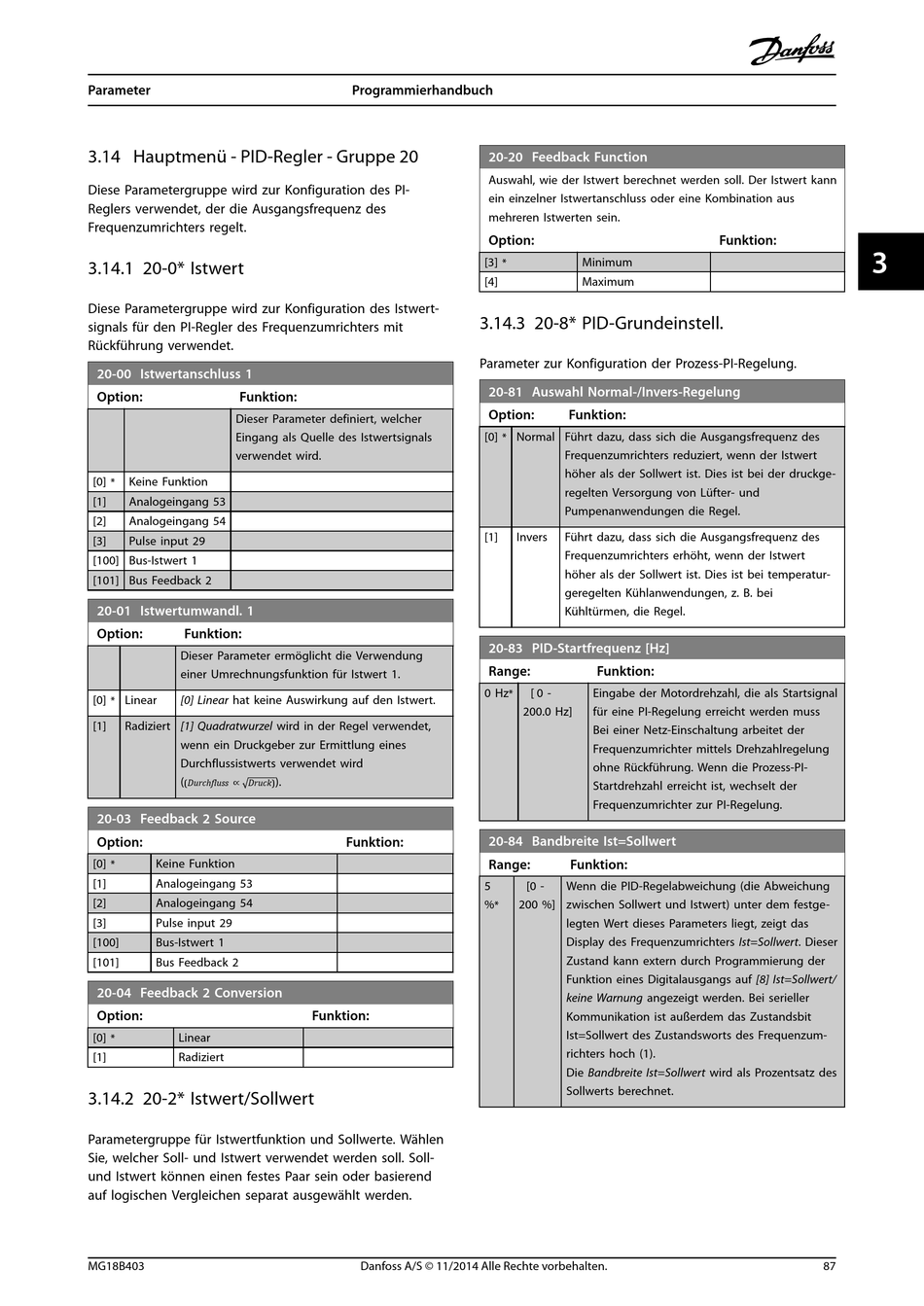

Parameter
3.14 Hauptmenü - PID-Regler - Gruppe 20
Diese Parametergruppe wird zur Konfiguration des PI-
Reglers verwendet, der die Ausgangsfrequenz des
Frequenzumrichters regelt.
3.14.1 20-0* Istwert
Diese Parametergruppe wird zur Konfiguration des Istwert-
signals für den PI-Regler des Frequenzumrichters mit
Rückführung verwendet.
20-00 Istwertanschluss 1
Option: Funktion:
Dieser Parameter definiert, welcher
Eingang als Quelle des Istwertsignals
verwendet wird.
[0] Keine Funktion
*
[1] Analogeingang 53
[2] Analogeingang 54
[3] Pulse input 29
[100] Bus-Istwert 1
[101] Bus Feedback 2
20-01 Istwertumwandl. 1
Option: Funktion:
Dieser Parameter ermöglicht die Verwendung
einer Umrechnungsfunktion für Istwert 1.
[0] Linear [0] Linear hat keine Auswirkung auf den Istwert.
*
[1] Radiziert [1] Quadratwurzel wird in der Regel verwendet,
wenn ein Druckgeber zur Ermittlung eines
Durchflussistwerts verwendet wird
(
(Durchfluss ∝ Druck)
20-03 Feedback 2 Source
Option:
[0] Keine Funktion
*
[1] Analogeingang 53
[2] Analogeingang 54
[3] Pulse input 29
[100] Bus-Istwert 1
[101] Bus Feedback 2
20-04 Feedback 2 Conversion
Option:
[0] Linear
*
[1] Radiziert
3.14.2 20-2* Istwert/Sollwert
Parametergruppe für Istwertfunktion und Sollwerte. Wählen
Sie, welcher Soll- und Istwert verwendet werden soll. Soll-
und Istwert können einen festes Paar sein oder basierend
auf logischen Vergleichen separat ausgewählt werden.
MG18B403
Programmierhandbuch
).
Funktion:
Funktion:
Danfoss A/S © 11/2014 Alle Rechte vorbehalten.
20-20 Feedback Function
Auswahl, wie der Istwert berechnet werden soll. Der Istwert kann
ein einzelner Istwertanschluss oder eine Kombination aus
mehreren Istwerten sein.
Option:
[3] Minimum
*
[4] Maximum
3.14.3 20-8* PID-Grundeinstell.
Parameter zur Konfiguration der Prozess-PI-Regelung.
20-81 Auswahl Normal-/Invers-Regelung
Option: Funktion:
[0] Normal Führt dazu, dass sich die Ausgangsfrequenz des
*
Frequenzumrichters reduziert, wenn der Istwert
höher als der Sollwert ist. Dies ist bei der druckge-
regelten Versorgung von Lüfter- und
Pumpenanwendungen die Regel.
[1] Invers Führt dazu, dass sich die Ausgangsfrequenz des
Frequenzumrichters erhöht, wenn der Istwert
höher als der Sollwert ist. Dies ist bei temperatur-
geregelten Kühlanwendungen, z. B. bei
Kühltürmen, die Regel.
20-83 PID-Startfrequenz [Hz]
Range: Funktion:
0 Hz [ 0 - Eingabe der Motordrehzahl, die als Startsignal
*
200.0 Hz] für eine PI-Regelung erreicht werden muss
Bei einer Netz-Einschaltung arbeitet der
Frequenzumrichter mittels Drehzahlregelung
ohne Rückführung. Wenn die Prozess-PI-
Startdrehzahl erreicht ist, wechselt der
Frequenzumrichter zur PI-Regelung.
20-84 Bandbreite Ist=Sollwert
Range: Funktion:
5 [0 - Wenn die PID-Regelabweichung (die Abweichung
% 200 %] zwischen Sollwert und Istwert) unter dem festge-
*
legten Wert dieses Parameters liegt, zeigt das
Display des Frequenzumrichters Ist=Sollwert. Dieser
Zustand kann extern durch Programmierung der
Funktion eines Digitalausgangs auf [8] Ist=Sollwert/
keine Warnung angezeigt werden. Bei serieller
Kommunikation ist außerdem das Zustandsbit
Ist=Sollwert des Zustandsworts des Frequenzum-
richters hoch (1).
Die Bandbreite Ist=Sollwert wird als Prozentsatz des
Sollwerts berechnet.
