Parameterbeschreibungen
3.18 Parameter: 20-** Hauptmenü - PID-Regler
Diese Parametergruppe wird zur Konfiguration des PID-Reglers mit Rückführung verwendet, der die Ausgangsfrequenz des
Frequenzumrichters regelt.
3.18.1 20-0* Istwert
Diese Parametergruppe wird zur Konfiguration des Istwertsignals für die PID-Regelung mit Rückführung des Frequenzum-
richters verwendet. Unabhängig davon, ob der Frequenzumrichter eine Regelung mit oder ohne Rückführung verwendet,
kann dieser Istwert auch auf dem Display des Frequenzumrichters gezeigt, zur Steuerung der Analogausgänge des Frequen-
zumrichters verwendet und über verschiedene serielle Kommunikationsprotokolle übertragen werden.

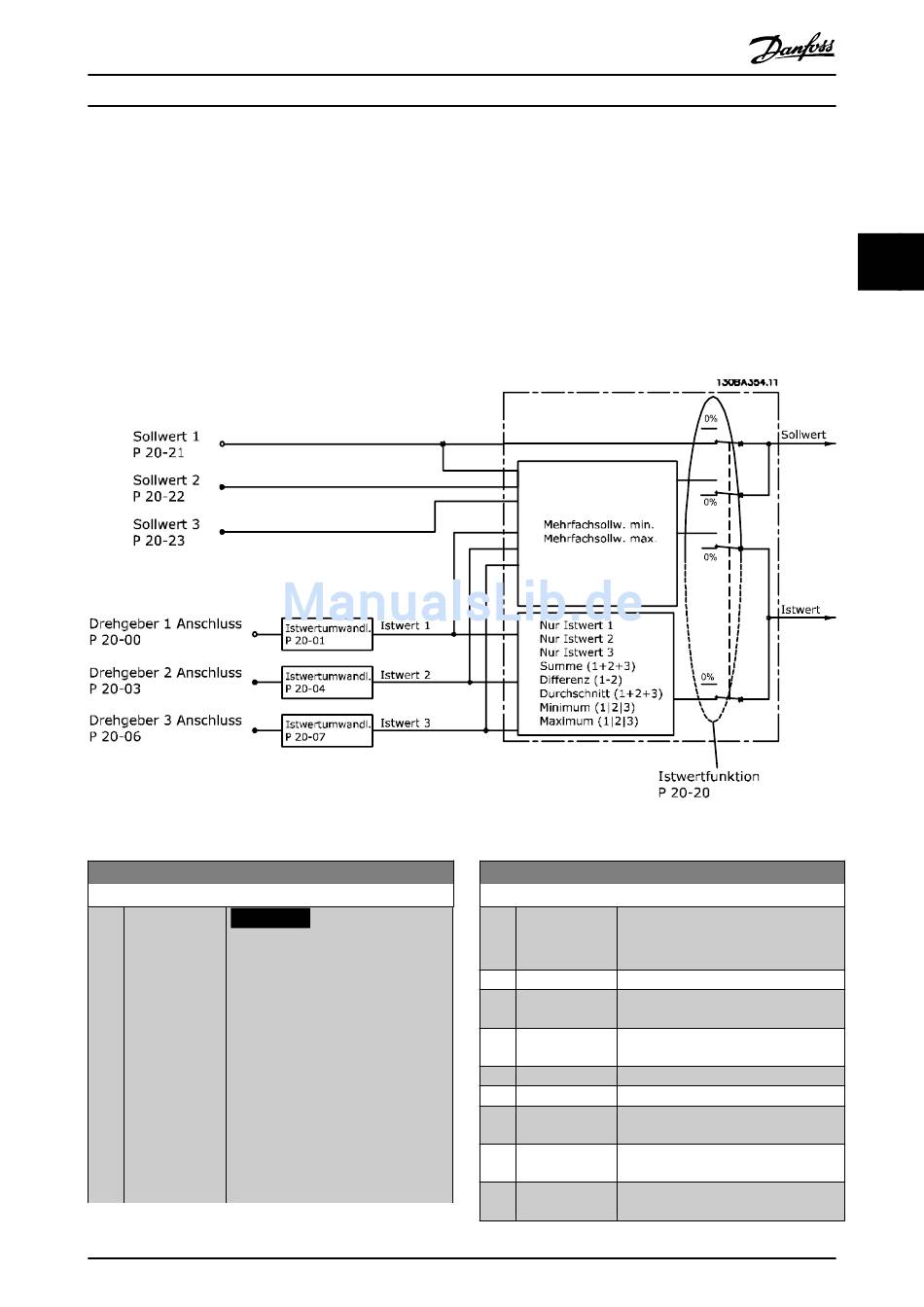

Abbildung 3.47 Istwert
20-00 Istwertanschluss 1
Option: Funktion:
HINWEIS
Wird ein Istwert nicht verwendet,
stellen Sie dessen Quelle auf [0]
Ohne Funktion ein.
Parameter 20-20 Istwertfunktion
bestimmt, wie der PID-Regler 3
mögliche Istwerte verwendet.
Bis zu 3 verschiedene Istwertsignale
können Sie zur Übertragung des Istwert-
signals für den PID-Regler des
Frequenzumrichters verwenden.
Dieser Parameter definiert, welcher
Eingang als Quelle des ersten Istwert-
signals verwendet wird.
MG11CE03
Programmierhandbuch
20-00 Istwertanschluss 1
Option:
[0] Keine Funktion
[1] Analogeingang
53
[2] Analogeingang
*
54
[3] Pulseingang 29
[4] Pulseingang 33
[7] Analogeing.
X30/11
[8] Analogeing.
X30/12
[9] Analogeingang
X42/1
Danfoss A/S © 10/2015 Alle Rechte vorbehalten.
Funktion:
Analogeingang X30/11 und Analog-
eingang X30/12 beziehen sich auf
Eingänge an der Universal-E/A-Option.
3 3
