1. Anlage evakuieren, entfeuchten und auf Dichtheit prüfen.
(siehe Kapitel 4.7.1 bis 4.7.3)
11-16 kW Anlage:
– Das Entfeuchten der Anlage nicht über den Service-
– Zum Entfeuchten den internen Servicestutzen (16)
2. Gesamtfüllmenge anhand der Tab. 4-8 ermitteln.
3. Outdoor-Modul (RRHQ) über das Absperrventil (9) der
Flüssigkeitsleitung befüllen.
4. Arbeitsschritt 23 bis 26 aus Kapitel 4.7.4 durchführen.

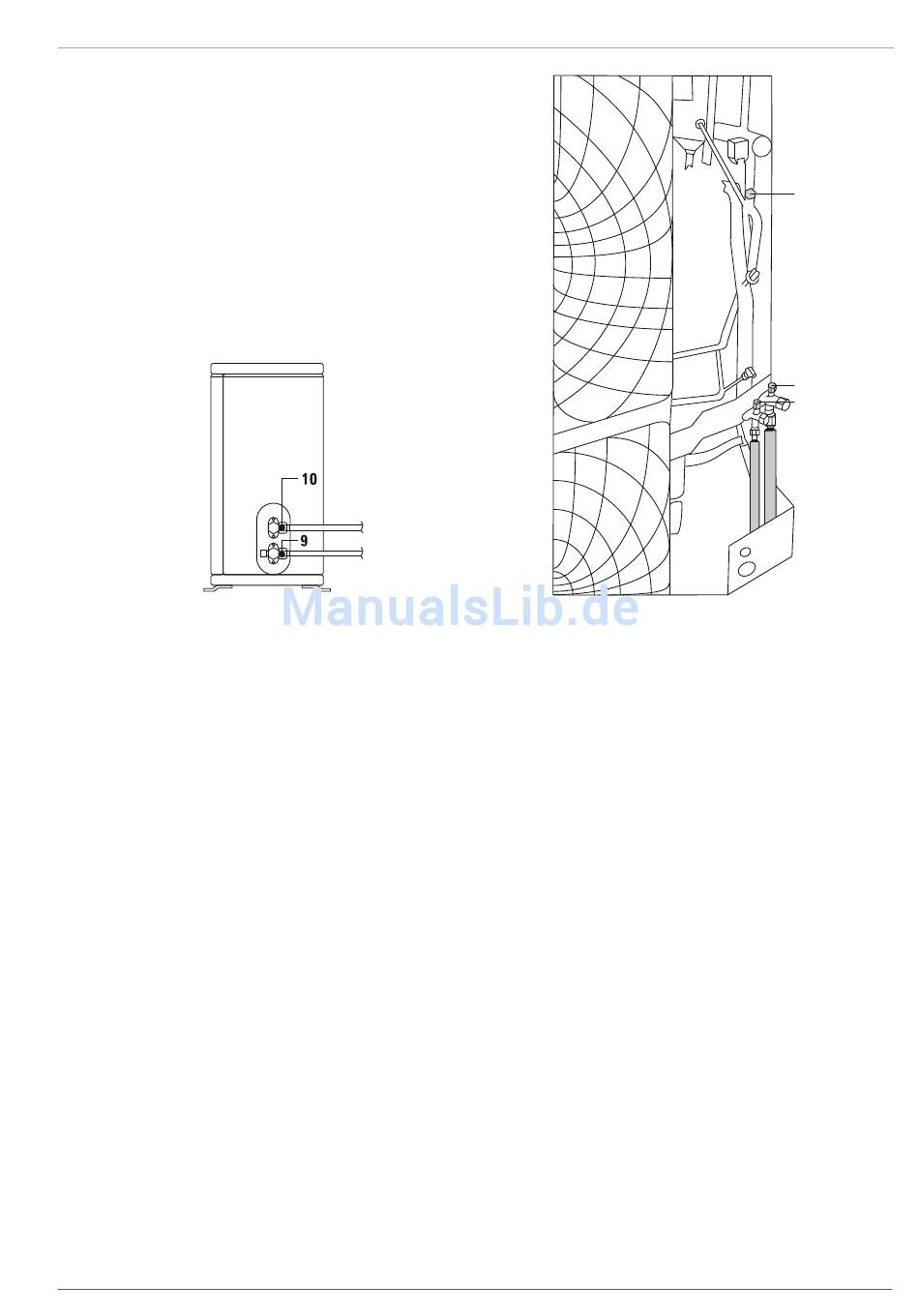

Bild 4-90 Anschlüsse RRHQ 6-8 kW Anlage
4.8 Befüllung des hydraulischen Systems
4.8.1 Warmwasserwärmetauscher befüllen
1. Absperrarmatur der Kaltwasserzuleitung öffnen.
2. Entnahmezapfstellen für Warmwasser öffnen, damit eine möglichst große Zapfmenge eingestellt werden kann.
3. Nach Wasseraustritt aus den Zapfstellen, Kaltwasserzufluss noch nicht unterbrechen, damit der Wärmetauscher vollständig
entlüftet wird und evtl. Verunreinigungen oder Rückstände ausgetragen werden.
4.8.2 Speicherbehälter befüllen (ohne installiertem Solaris System)
1. Füllschlauch mit Rückflussverhinderer (
- Seite 28, Pos.11) anschließen.
2. Speicherbehälter (Bild 4-6 - Seite 28, Pos.10) befüllen bis Wasser am Anschluss Sicherheitsüberlauf (Bild 4-6 - Seite 28,
Pos.26) austritt.
4.8.3 Speicherbehälter befüllen (mit installiertem Solaris System)
1. Füllschlauch mit Rückflussverhinderer (
2. Speicherbehälter (Bild 4-6 - Seite 28, Pos.10) befüllen bis Wasser am Anschluss Sicherheitsüberlauf (Bild 4-6 - Seite 28,
Pos.26) austritt.
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
stutzen des Absperrventils (9) durchführen.
verwenden.
4 x
Bild 4-91 Anschlüsse RRHQ 11-16 kW Anlage
½
") über die mitgelieferte Schlauchtülle an den Füll- und Entleeranschluss (Bild 4-6
½
") an den KFE-Hahn der Regelungs- und Pumpeneinheit (RPS3) anschließen.
Aufstellung und Installation
16
9
10
63
