4 x Aufstellung und Installation
Outdoor-Modul (RRHQ) 11-16 kW
• Steuerleitung (2) und Kabel (1) für Netzanschluss vom Indoor-Modul (RKHB) kommend, je nach Installationsrichtung durch
die Kabeldurchführungen am Outdoor-Modul (RRHQ) verlegen.
• Steuerleitung (2) und Kabel (1) für Netzanschluss vom Indoor-Modul (RKHB) kommend, gemäß Bild 4-54 bzw. Bild 4-55 an
den dafür vorgesehenen Klemmleisten im Outdoor-Modul (RRHQ) anklemmen.

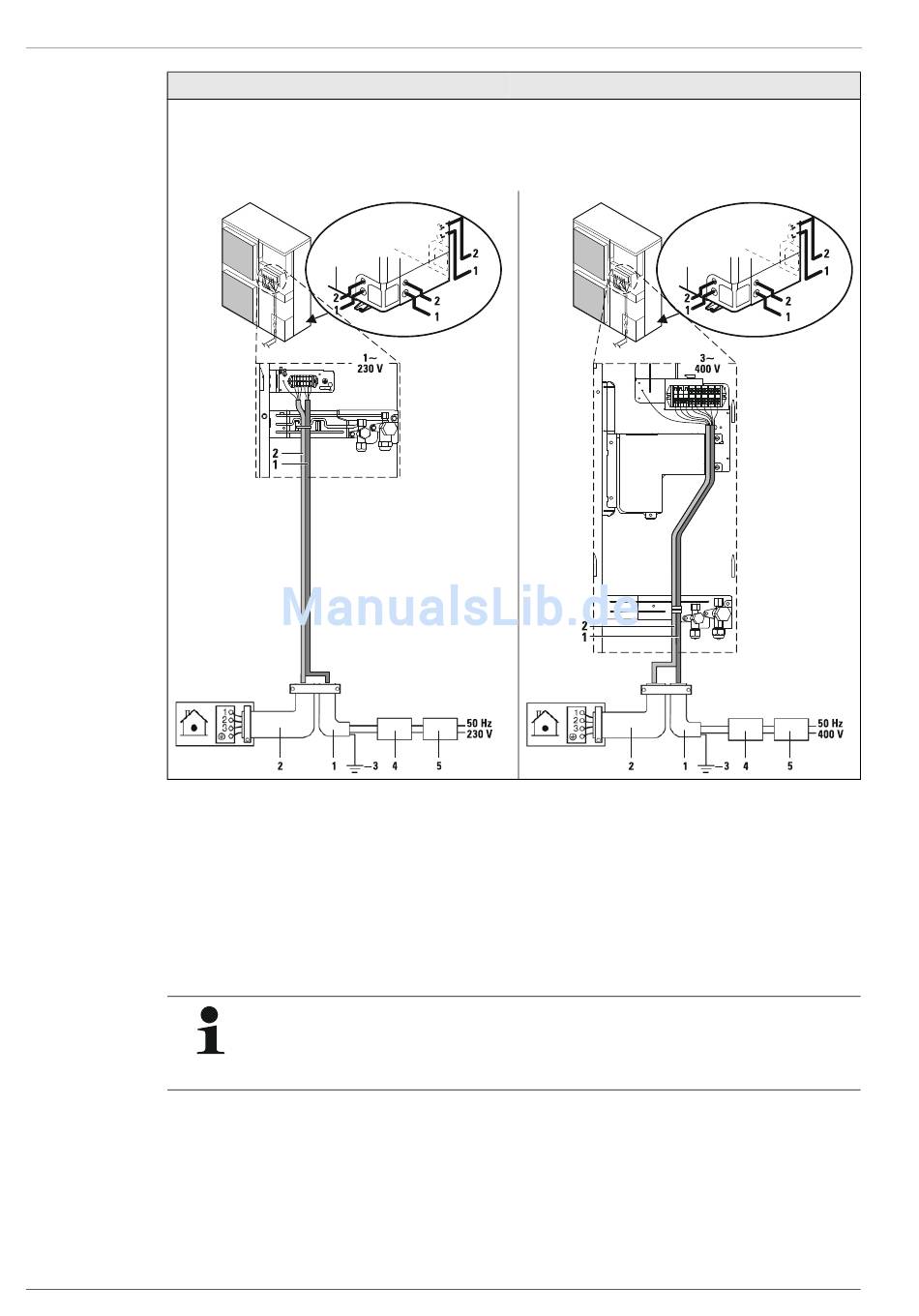

Bild 4-54 Elektrischer Anschluss Outdoor-Modul (RRHQ..V) 230 V
• Kabel (1) für Netzanschluss und Steuerleitung (2) am Outdoor-Modul (RRHQ) mittels Klemmschellen und Kabelverbindern
befestigen.
• Kabelfarben und Klemmenbelegung der Steuerleitung (2) notieren.
• Kabel (1) für Netzanschluss am Verteilerkasten der Hausinstallation anschließen.
– Auf richtige Polung achten.
– Auf Anschluss von Erdung (3), Sicherheitstrennschalter (4), Fehlerstrom-Schutzschalter (FI-Schalter) (4) und Sicherung
RRHQ 6-8 kW: siehe Bild 4-53
48
am Verteilerkasten der Hausinstallation achten.
Die vorher abgebaute vordere bzw. seitliche Abdeckung des Outdoor-Moduls (RRHQ) noch nicht wieder anbauen,
da für die Befüllung des Systems mit Kältemittel im Kapitel 4.7 die Abdeckungen abgebaut sein müssen.
Erfolgt die Befüllung mit Kältemittel zu einem späteren Zeitpunkt, müssen die Abdeckungen aus Sicherheitsgrün-
den vorerst wieder angebaut werden.
Bild 4-55 Elektrischer Anschluss Outdoor-Modul (RRHQ..W) 400 V
RRHQ..V 11-16 kW: siehe Bild 4-54 RRHQ..W 11-16 kW: siehe Bild 4-55
