Hinweise zum Herstellen von Bördelanschlüssen an Kältemittelleitungen
– Aufgedornte Kältemittelleitungsenden nur einmal benutzen.
– Nur Werkzeuge verwenden, die für das verwendete Kältemittel und das Rohrmaterial geeignet sind (Rohrschneider, Bördel-
werkzeug).
– Für Anschlüsse an den Komponenten der ROTEX HeatPumpSolarUnit immer die beiliegenden Überwurfmuttern werden. Alter-
nativ können speziell für Kältemittel R410a geeignete, Typ 2 Überwurfmuttern benutzt werden.
– Anschlüsse der Kältemittelleitungen zwischen Indoor- und Outdoor-Modul müssen immer die gleiche Stärke haben
(siehe Tab. 4-2).

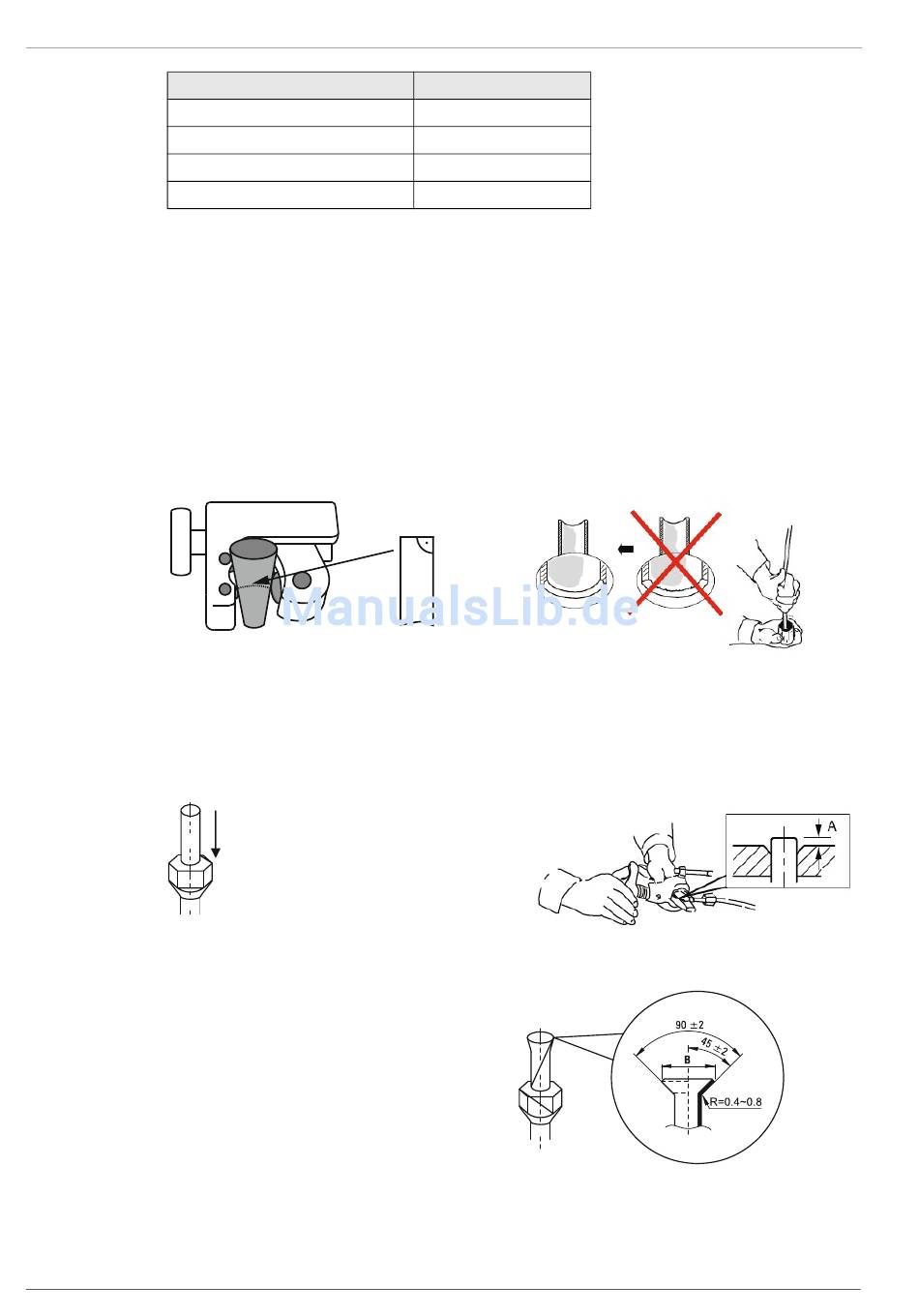

Vorgehensweise zum Herstellen eines Bördelanschlusses
1. Kältemittelleitungsende mit einem Rohrschneider gerade
abschneiden.
Bild 4-26 Schneiden
3. Benötigte Überwurfmutter vom Absperrventil bzw.
Kältemittelanschluss der Komponente abnehmen und über
das Leitungsende schieben. Auf richtige
Anschlussrichtung der Überwurfmutter achten.
Bild 4-28 Überwurfmutter aufschieben
6. Bördelanschluss auf folgende Eigenschaften prüfen:
– Die Bördelinnenfläche muss fehlerfrei sein.
– Die Bördelung muss Bild 4-30 entsprechen (Maß "B"
– Das Leitungsende muss gleichmäßig in einem perfek-
– Überwurfmutter ist in richtiger Position angebracht.
38
Rohrdurchmesser
Kappe Servicestutzen
Ventilschaftkappe 6,4 mm (1/4")
Ventilschaftkappe 9,5 mm (3/8")
Anzugsdrehmomente für Ventilschaftkappen an Kältemittel-Absperrventilen
siehe Tab. 4-5).
ten Kreis ausgeweitet sein.
Anzugsdrehmoment
11 bis 15 Nm
22 bis 27 Nm
33 bis 40 Nm
44 bis 54 Nm
2. Schnittfläche nach unten zeigend entgraten, so, dass die
Späne nicht in die Kältemittelleitung gelangen.
90°
Bild 4-27 Entgraten
4. Passendes Bördelwerkzeug exakt, an der dargestellten
Position, an der Kältemittelleitung ansetzen (Abstand "A"
beachten, siehe Tab. 4-4).
5. Leitungsende entsprechend der Tab. 4-5 aufweiten.
Bild 4-29 Bördeln
Bild 4-30 Bördelanschluss prüfen
