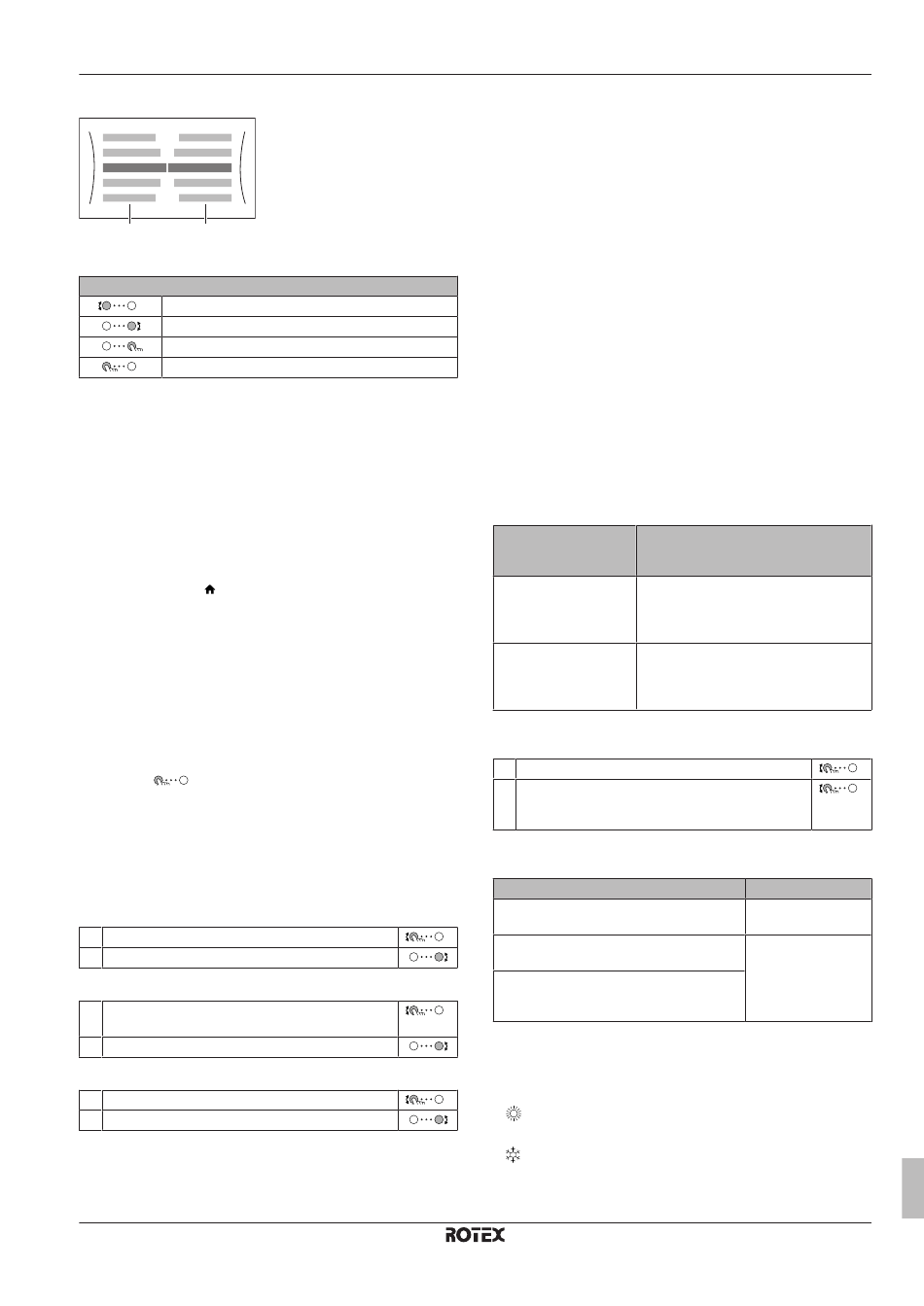

4.2.4

Detaillierter Bildschirm mit Werten

a
b
a
Einstellungen
b
Werte
Mögliche Aktionen in diesem Bildschirm
Durchlaufen Sie die Liste des Einstellungen.
Ändern Sie den Wert.
Gehen Sie zur nächsten Einstellung.
Bestätigen Sie die Änderungen und fahren Sie fort.
4.3

Einfache Verwendung

4.3.1

Verwendung des Startbildschirms

Informationen zum Startbildschirm
Auf dem Startbildschirm können Sie die wichtigsten Einstellungen für
die tägliche Nutzung auslesen. Die Einrichtung des Geräts wird
schematisch
angezeigt.
Weitere
"4.2.1 Startbildschirm" auf
Seite 5.
So rufen Sie den Startbildschirm auf
Drücken Sie die Taste
, um zum Startbildschirm zurückzukehren.
4.3.2
Verwenden der Menüstruktur
Über die Menüstruktur
Gehen Sie zur Menüstruktur, um die Einstellungen des Geräts zu
ändern und Werte wie die aktuelle Temperatur auszulesen. Einen
Überblick der für den Benutzer verfügbaren Einstellungen finden Sie
unter
"4.9
Menüstruktur:
Benutzereinstellungen" auf
Seite 16.
So rufen Sie die Menüstruktur auf
Drücken Sie
, um die Menüstruktur aufzurufen.
4.3.3

Ein-/Ausschalten des Betriebs

Bestimmte Funktionen des Geräts können separat aktiviert oder
deaktiviert werden. Wenn eine Funktion deaktiviert ist, ist das
entsprechende
Temperatursymbol
ausgegraut.
So schalten Sie die Raumtemperatursteuerung EIN oder AUS
1 Gehen Sie zu [C.1]: Betrieb > Raum.
2 Setzen Sie den Betrieb auf Ein oder Aus.
So schalten Sie den Raumheizungs-/-kühlbetrieb EIN oder AUS
1 Gehen Sie zu [C.2]: Betrieb > Raumheizung/-
kühlung.
2 Setzen Sie den Betrieb auf Ein oder Aus.
So schalten Sie den Speicherheizungsbetrieb EIN oder AUS
1 Gehen Sie zu [C.3]: Betrieb > Speicher.
2 Setzen Sie den Betrieb auf Ein oder Aus.
RHBX04+08DA
ROTEX HPSU Bi-Bloc Ultra
4P495261-1A – 2018.11
Einzelheiten
dazu
siehe
Übersicht
über
die
auf
dem
Startbildschirm
4.4
Regelung der Raumheizung/-
kühlung
4.4.1
Über die Regelung der Raumheizung/-
kühlung
Die Regelung der Raumheizung/-kühlung umfasst üblicherweise die
folgenden Schritte:
1

Einstellung des Betriebsmodus

2
Regelung der Temperatur
Abhängig
von
Ihrem
Systemlayout
vorgenommenen Konfiguration verwenden Sie eine unterschiedliche
Temperaturregelung:
▪ Raumthermostatregelung (verbunden oder NICHT verbunden mit
Vorlauftemperatur)
▪ Vorlauftemperatur-Regelung
▪ Regelung durch externen Raumthermostat
4.4.2
Einstellung des Betriebsmodus
Über die Betriebsmodi
Abhängig von Ihrem Wärmepumpenmodell müssen Sie dem System
angeben, welcher Betriebsmodus genutzt werden soll: Heizen oder
Kühlen.
Wenn ein...
Wärmepumpenmodell i
nstalliert ist
Heizen/Kühlen
kann das System einen Raum heizen und
kühlen. Sie müssen dem System
angeben, welcher Betriebsmodus genutzt
werden soll.
Nur Heizen
kann das System einen Raum heizen,
aber NICHT kühlen. Sie müssen dem
System NICHT angeben, welcher
Betriebsmodus genutzt werden soll.
So ermitteln Sie, ob ein Wärmepumpenmodell zum Heizen/
Kühlen installiert ist
1 Gehen Sie zu [4]: Raumheizung/-kühlung.
2 Prüfen Sie, ob [4.1] Betriebsart aufgeführt ist und
bearbeitet werden kann. Wenn Ja, ist ein
Wärmepumpenmodell zum Heizen/Kühlen installiert.
Um dem System anzugeben, welcher Betriebsmodus genutzt
werden soll, können Sie:
Sie können...
Überprüfen, welcher Betriebsmodus aktuell
verwendet wird.
Dauerhaftes Festlegen des
Betriebsmodus.
Beschränken der automatischen
Umschaltung entsprechend einem
monatlichen Programm.
So überprüfen Sie, welcher Betriebsmodus aktuell verwendet
wird
Die Betriebsart wird auf dem Startbildschirm angezeigt:
▪ Wenn sich das Gerät im Heizenmodus befindet, wird das Symbol
angezeigt.
▪ Wenn sich das Gerät im Kühlenmodus befindet, wird das Symbol
angezeigt.
Die Statusanzeige zeigt an, ob das Gerät derzeit in Betrieb ist:
4 Betrieb
und
der
vom
Monteur
dann...
Position
Startbildschirm
Hauptmenü
Referenzhandbuch für den Benutzer
7
