4.4.5 Anschluss Indoor-Modul (RKHB)

• Gasleitung (1) ablängen, bördeln und am Anschluss der Gasleitung
(1) vom Indoor-Modul (RKHB) anschließen.
– Hinweise zum Ablängen und Bördeln (Abschnitt 4.4.1,
• Überwurfmutter der Gasleitung (1) mit vorgeschriebenem
Drehmoment anziehen (siehe Tab. 4-2, Seite 36).
• Flüssigkeitsleitung (2) ablängen, bördeln und am Anschluss der
Flüssigkeitsleitung (2) vom Indoor-Modul (RKHB) anschließen.
– Hinweise zum Ablängen und Bördeln (Abschnitt 4.4.1,
• Überwurfmutter der Flüssigkeitsleitung (2) mit vorgeschriebenem
Drehmoment anziehen (siehe Tab. 4-2, Seite 36).
4.5

Hydraulischer Anschluss

4.5.1 Hinweise zum Wasseranschluss

• Für Trinkwasserleitungen die Bestimmungen der EN 806 und der EN 1717 beachten.
• Position und Dimension der Anschlüsse am Indoor-Modul (RKHB) dem Bild 4-1, Seite 26 und die des HybridCube Warmwas-
serspeichers dem Bild 4-6, Seite 28 entnehmen.
• Warmwasserrohrleitungen sorgfältig gegen Wärmeverluste Wärmedämmen. Die Wärmeisolierung muss mindestens
20 mm dick sein, damit sich auf der Oberfläche des Dichtungsmaterials kein Kondensat bildet.
• Kaltwasseranschlussdruck prüfen (maximal 6 bar).
– Bei höheren Drücken in der Trinkwasserleitung ist ein Druckminderer einzubauen.
• Anschluss der Abblaseleitung am Sicherheits-Überdruckventil und am Anschluss des Membranausdehnungsgefäßes gemäß
EN 12828 ausführen.
42
Seite 38).
Seite 38).
Die Befüllung der Anlage mit Kältemittel darf erst nach vollständigem hydraulischen und elektrischen
Anschluss erfolgen.
WARNUNG!
Bei Warmwassertemperaturen >60 °C besteht Verbrühungsgefahr. Diese können bei Solarenergie-
nutzung vorkommen, wenn der Legionellenschutz aktiviert oder die Warmwasser-Solltemperatur >60 °C
eingestellt ist.
• Verbrühschutz (siehe Kapitel 2.3.4 „Verbrühschutz") einbauen.
VORSICHT!
Wird der ROTEX HeatPumpSolarUnit an ein Heizsystem angeschlossen, in dem Rohrleitungen oder
Heizkörper aus Stahl oder nicht diffusionsdichte Fußbodenheizungsrohre eingesetzt sind, können Schlamm
und Späne in den Warmwasserspeicher gelangen und zu Verstopfungen, lokalen Überhitzungen oder Korro-
sionsschäden führen.
• Zuleitungen vor Befüllen des Wärmetauschers spülen.
• Wärmeverteilungsnetz spülen (bei bestehendem Heizsystem).
• Schmutzfilter in den Heizungsrücklauf einbauen (siehe Kapitel 2.3.3 „Schmutzfilter").

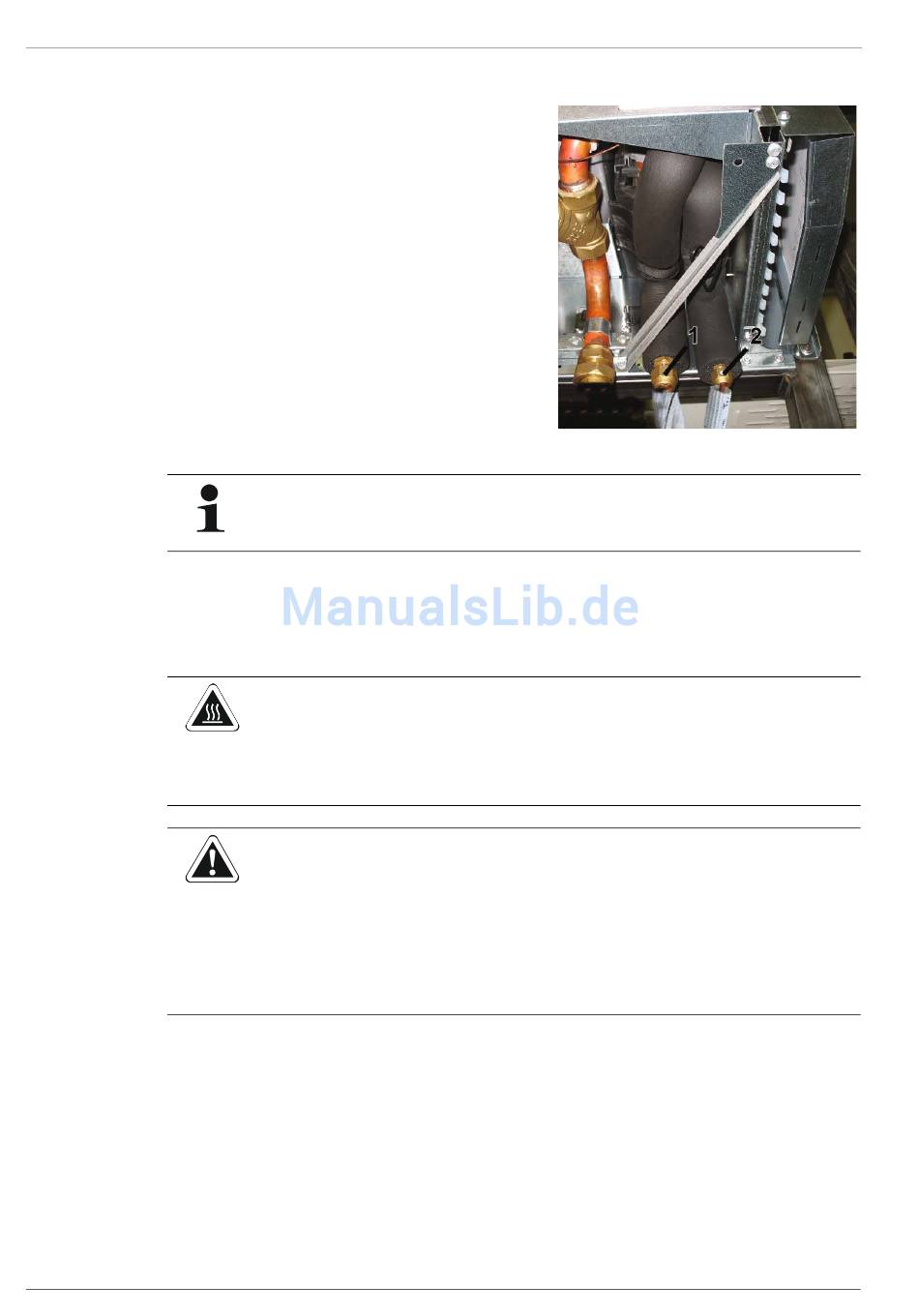

1 Gasleitung
2 Flüssigkeitsleitung
Bild 4-41 Anschlüsse Indoor-Modul (RKHB)
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
