Aufstellung und Installation

4 Aufstellung und Installation
4.1 Abmessungen und Anschlussmaße

4.1.1 Indoor-Modul (RKHB)

Bild 4-1
1 Anschluss Kältemittel
Flüssigkeitsleitung
RKHB..8: CuT, Ø 6,4 mm (1/4")
RKHB..16: CuT, Ø 9,5 mm (3/8")
2 Anschluss Kältemittel Gasleitung
RKHB..8/16: CuT, Ø 15,9 mm (5/8")
26
WARNUNG!
Unsachgemäß aufgestellte und installierte Kälteanlagen (Wärmepumpen), Klimaanlagen und Heizgeräte
können Leben und Gesundheit von Personen gefährden und in ihrer Funktion beeinträchtigt sein.
• Arbeiten an der ROTEX HeatPumpSolarUnit (wie z. B. Aufstellung, Instandsetzung, Anschluss und erste
Inbetriebnahme) nur durch Personen, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende
technische oder handwerkliche Ausbildung erfolgreich absolviert, sowie an einer von der jeweils
zuständigen Behörde anerkannten Fortbildungsveranstaltung teilgenommen haben. Hierzu zählen insbe-
sondere Heizungsfachkräfte, Elektrofachkräfte und Kälte-Klima-Fachkräfte, die aufgrund Ihrer
fachlichen Ausbildung und Ihrer Sachkenntnis, Erfahrungen mit der fachgerechten Installation und
Wartung von Heizungs-, Kälte- und Klimaanlagen sowie Wärmepumpen haben.
Unsachgemäße Aufstellung und Installation führen zum Erlöschen der Garantie des Herstellers auf das Gerät.
Setzen Sie sich bei Fragen mit unserem technischen Kundendienst in Verbindung.

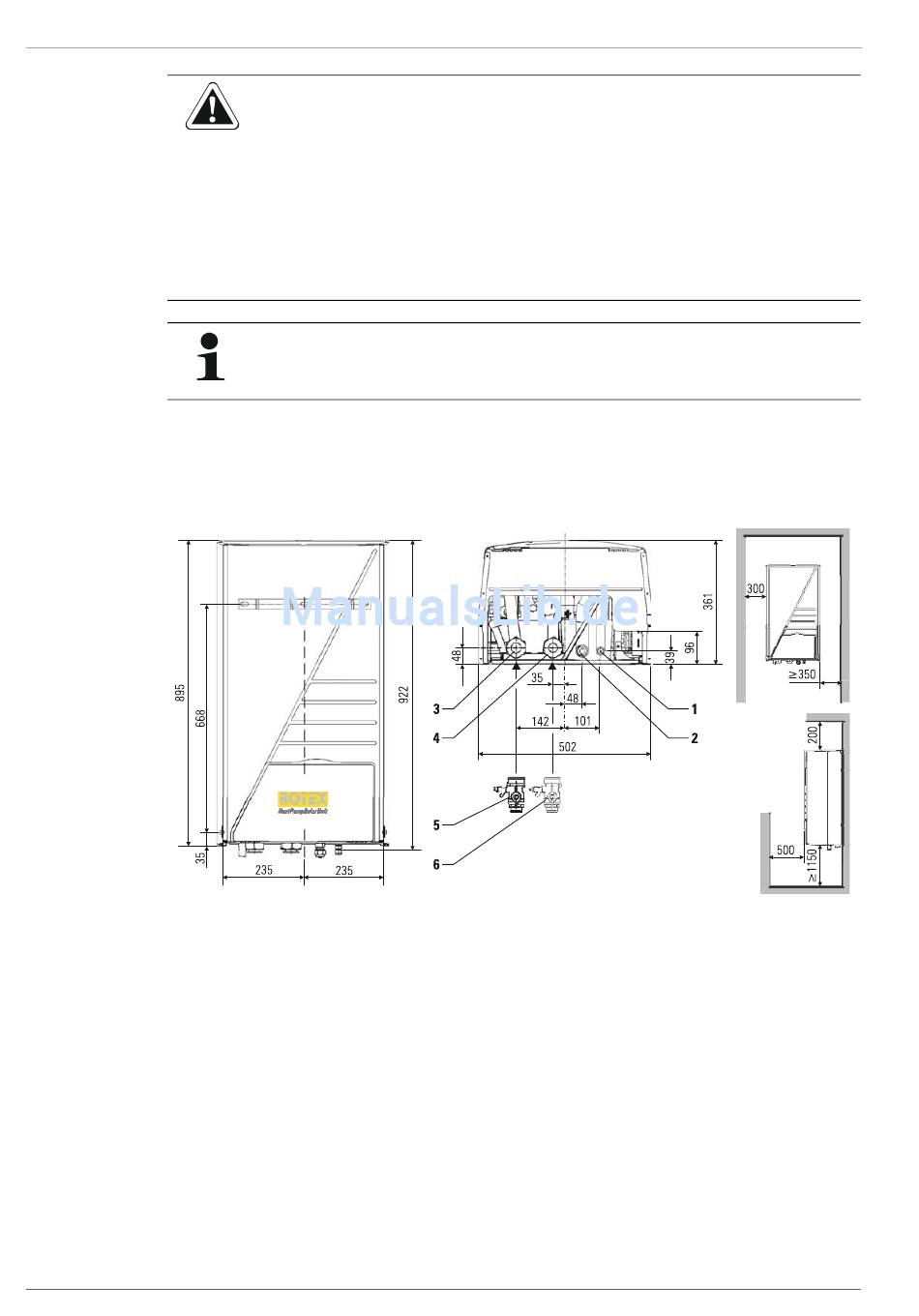

Maße Indoor-Modul (RKHB) 6-8 kW, 11-16 kW
3 Wasserauslass (Vorlauf)
RKHB..8: 1 1/2" IG
RKHB..16: 1 1/4" AG
4 Wassereinlass (Rücklauf)
RKHB..8: 1 1/2" IG
RKHB..16: 1 1/4" AG
5+6 Absperrventile
RKHB..8: 1 1/2" IG -> 1" IG
RKHB..16: 1 1/4" IG -> 1 1/4" IG
