2 Über die Verpackung
Die Original-Dokumentation ist auf Englisch verfasst. Bei der
Dokumentation in anderen
Übersetzungen des Originals.
2 Über die Verpackung
2.1 Innengerät
2.1.1 So entfernen Sie das Zubehör vom
Innengerät

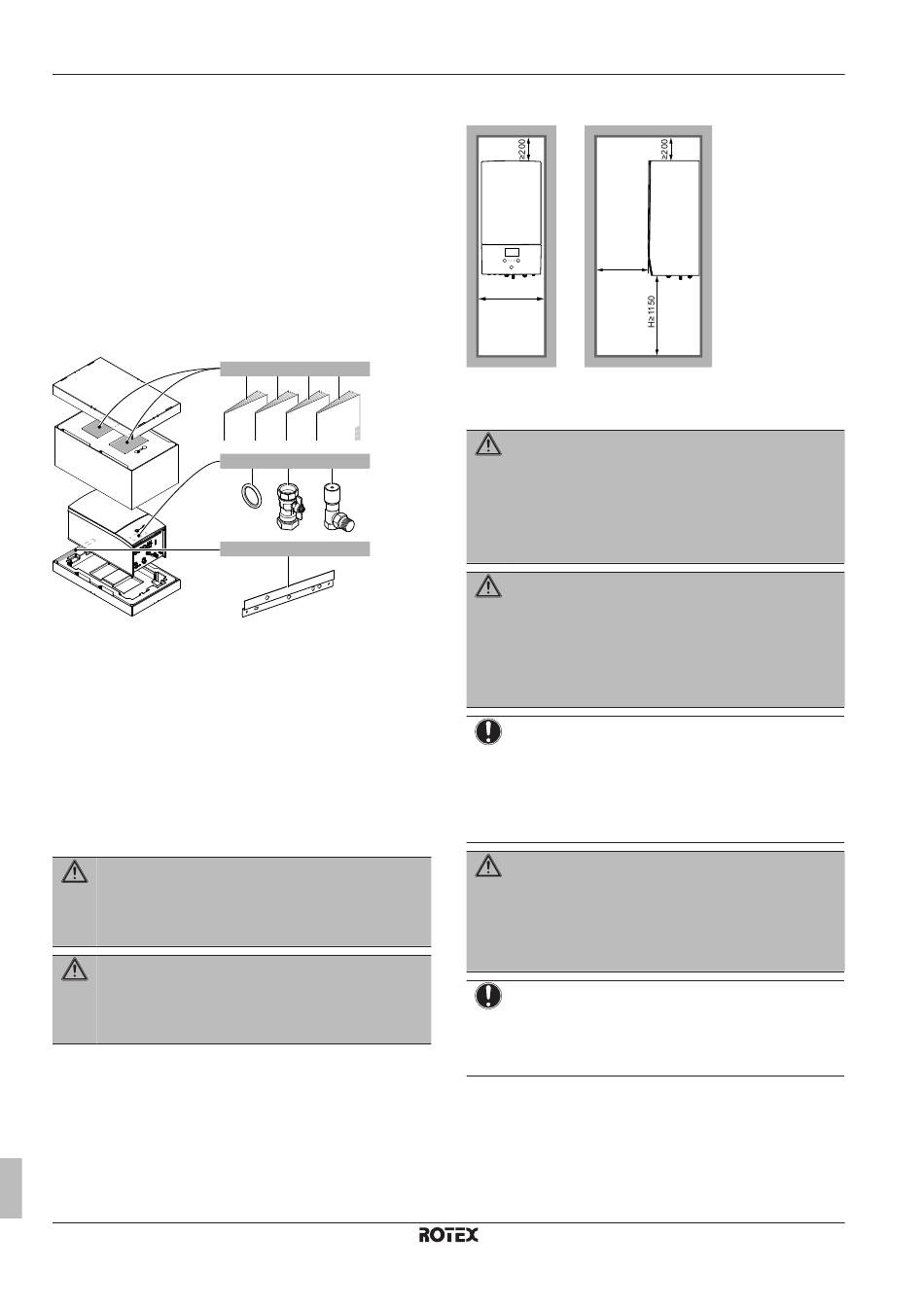

Ein Teil des Zubehörs befindet sich im Gerät. Informationen zum
Öffnen des Geräts finden Sie unter
Innengerät" auf Seite 7.
a Allgemeine Sicherheitsvorkehrungen
b Ergänzungshandbuch für optionale Ausstattung
c Installationsanleitung für das Innengerät
d Betriebsanleitung
e Dichtungsring für Absperrventil
f Absperrventil
g Überdruck-Bypass-Ventil
h Wandhalterung
3

Vorbereitung

3.1 Den Ort der Installation
vorbereiten
WARNUNG
Das Gerät muss in einem Raum gelagert werden, in dem
es keine kontinuierlich vorhandene Entzündungsquelle gibt
(Beispiel: offene Flammen, ein mit Gas betriebenes
Haushaltsgerät oder ein mit elektrisches Heizgerät).
WARNUNG
Verwenden Sie KEINE Kältemittelleitungen wieder, die mit
einem andere Kältemittel verwendet wurden. Tauschen Sie
die Kältemittelleitungen aus oder reinigen Sie sie
sorgfältig.
3.1.1 Anforderungen an den Installationsort
des Innengeräts
▪ Das Innengerät ist nur für die Inneninstallation und für die
folgenden Umgebungstemperaturen konzipiert:
▪ Raumheizungsbetrieb: 5~30°C
▪ Raumkühlungsbetrieb: 5~35°C
▪ Brauchwasserbereitung: 5~35°C
Installationsanleitung
4
Sprachen handelt es sich
"4.1.1 So öffnen Sie das
a b c d
1× 1× 1× 1×
e f g
4× 2× 1×
h
1×
▪ Beachten Sie folgende Hinweise bezüglich der Abstände bei der
um Installation:
≥450
H Höhe gemessen von der Unterseite des Gehäuses bis zum
Boden
Sonderanforderungen für R32
WARNUNG
▪ NICHT durchbohren oder verbrennen.
▪ NUR
Enteisungsvorgangs oder zur Reinigung der Anlage
benutzen, die vom Hersteller empfohlen werden.
▪ Beachten Sie, dass das R32 Kältemittel KEINEN
Geruch hat.
WARNUNG
Das Gerät muss in einem Raum der unten angegebenen
Größe so gelagert werden, dass es nicht mechanisch
beschädigt werden kann. Der Raum muss gut belüftet sein
und es darf
Entzündungsquellen geben (Beispiel: offene Flammen, ein
mit Gas betriebenes
elektrisches Heizgerät).
HINWEIS
▪ Verbindungs-
gebraucht worden sind, NICHT benutzen.
▪ Bei der Installation verwendete Verbindungs- oder
Anschlussstücke
Kältemittelsystems müssen für Wartungszecke frei
zugänglich sein.
WARNUNG
Darauf achten,
Wartungsarbeiten und Reparaturen nur von entsprechend
autorisierten Fachleuten gemäß den Instruktionen in
ROTEX und gemäß den vor Ort geltenden gesetzlichen
Vorschriften (z. B. den landesweit geltenden Gas-
Vorschriften) ausgeführt werden.
HINWEIS
▪ Rohre sind gegen physikalische Beschädigung zu
schützen.
▪ Rohrleitungen sollten so wenig wie möglich verlegt
werden.
≥500
(mm)
Mittel zu Beschleunigung
keine kontinuierlich
Haushaltsgerät oder
oder Anschlussstücke,
zwischen Teilen
dass Installation, Servicearbeiten,
ROTEX HPSU Bi-Bloc Ultra
4P495265-1C – 2018.11
des
vorhandene
ein mit
die bereits
des
RHBX04+08DA
