• Kabel (1) für Netzanschluss vom Outdoor-Modul (RRHQ)
(Bild 4-49) zum Verteilerkasten der Hausinstallation
verlegen.
• Kabel (1) entlang der Kältemittelleitungen verlegen (siehe
Bild 4-52).
• Kabelausführung siehe Tab. 4-6 beachten.
• Steuerleitung (2) zwischen Indoor- und Outdoor-Modul mit
Netzanschluss (Bild 4-49) verlegen.
• Steuerleitung (2) entlang der Kältemittelleitungen verlegen
(siehe Bild 4-52).
• Kabelausführung siehe Tab. 4-6 beachten.
• Elektrische Leitungen und Kältemittelleitungen gemäß
Bild 4-52 mit Abschlussband (5) umwickeln und mit Kabel-
schellen am Gebäude/Untergrund befestigen.
Outdoor-Modul (RRHQ) 6-8 kW
• Steuerleitung (2) und Kabel (1) für Netzanschluss vom
Indoor-Modul (RKHB) kommend, gemäß Bild 4-53 an den
dafür vorgesehenen Klemmleisten im Outdoor-Modul
(RRHQ) anklemmen.

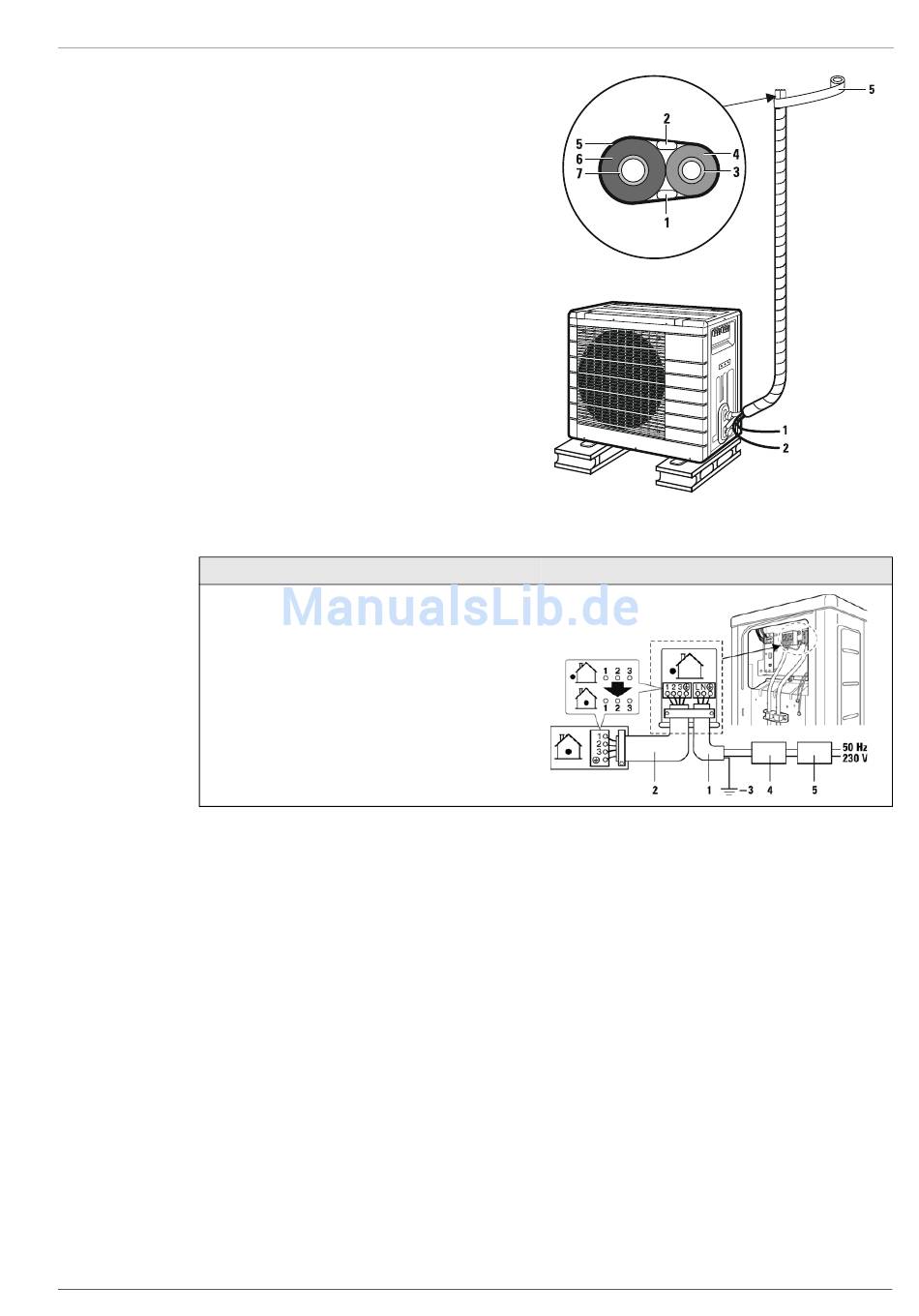

Bild 4-53 Elektrischer Anschluss Outdoor-Modul (RRHQ) 6-8 kW
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
4 x Aufstellung und Installation
Bild 4-52 Leitungsverlegung und Isolierung im Außenbereich
(dargestellt am RRHQ 6-8 kW)
