• Stellung des Sicherheitstemperaturbegrenzers (STB) (Bild 4-73) kontrollieren,
ggf. zur Entriegelung den Stift eindrücken.
• Verkabelung (Bild 4-73) an der Klemmleiste "K1" am Booster-Heater (EHS)
gemäß Anschlussbelegung (Bild 4-74) anschließen.
• Kappe wieder auf den Booster-Heater (EHS) montieren.
• Schrauben der Kappe am Booster-Heater (EHS) hineindrehen.
• Verkabelung am Netzanschluss der Hausinstallation anschließen (Bild 4-71).
Auf richtige Polung achten.

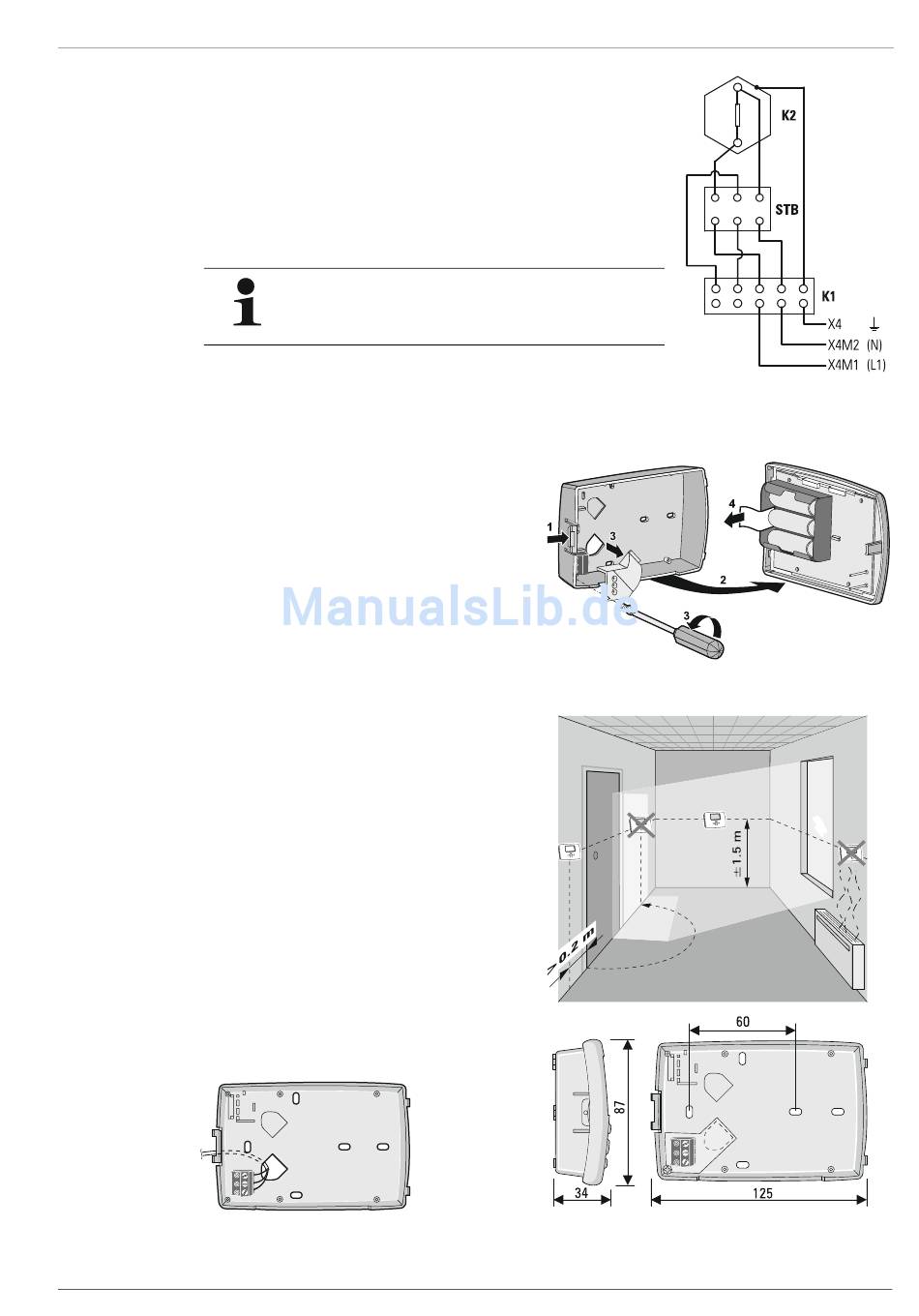

4.6.8 Raumthermostat installieren (Zubehör)
1. Versorgungsspannung am Netzanschluss des Indoor-
Moduls (RKHB), an der Klemmleiste "X2M" prüfen
(~230 V, 50 Hz).
2. Verteilerkasten der Hausinstallation, an welcher die
Komponenten der ROTEX HeatPumpSolarUnit
angeschlossen sind, stromlos schalten.
3. Frontabdeckung durch leichtes Drücken der
Verriegelungsnase entriegeln und abnehmen.
4. Die Batterieisolierung entfernen und Schutzfolie vom
Display entfernen.
5. Installationsort des Raumthermostaten an einem
geeigneten Platz im Gebäude festlegen und Zuleitung vom
Raumthermostaten zum Indoor-Modul (RKHB) verlegen.
– Abstände zu elektrischen Leitungen beachten.
– Installationshöhe beachten.
– Raumthermostat niemals in unmittelbarer Nähe von
6. Zuleitung des Raumthermostaten gemäß Bild 4-76 durch
eine der beiden Kabeldurchführungen an der
Gehäuserückseite verlegen.
7. Raumthermostat am Installationsort befestigen. Dübel
und Schrauben sind im Lieferumfang enthalten.
Bild 4-76 Kabeldurchführung Gehäuserückseite
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
Booster-Heater (EHS) erst nach Befüllung des ROTEX HybridCube
Warmwasserspeicher am Netzanschluss im Verteilerkasten der
Hausinstallation anschließen (siehe Abschnitt 4.8).
Wärmequellen (z. B. Heizkörpern, Kaminen) installie-
ren.
4 x Aufstellung und Installation
Bild 4-74 Anschlussbelegung EHS/500/7
Bild 4-75 Demontage Frontabdeckung
Bild 4-77 Maße Raumthermostat
55
