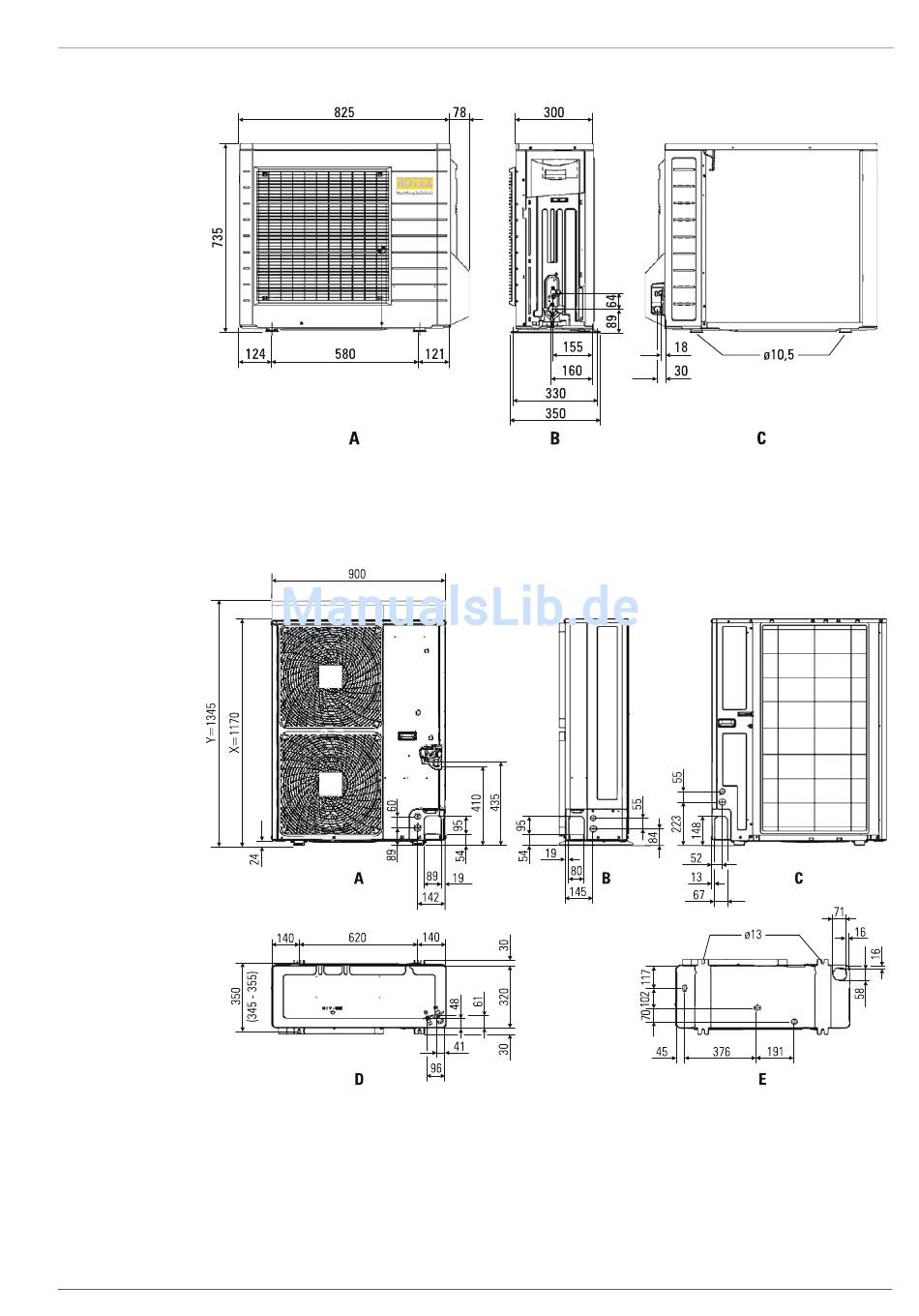

4.1.2 Outdoor-Modul (RRHQ) 6-8 kW

A Ansicht vorn
Bild 4-2

4.1.3 Outdoor-Modul (RRHQ) 11-16 kW

A Ansicht vorn
B Ansicht Seite
Bild 4-3
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
Maße Outdoor-Modul (RRHQ) 6-8 kW
C
D
E
Maße Outdoor-Modul (RRHQ) 11-16 kW
4 x Aufstellung und Installation
B Ansicht Seite
Ansicht hinten
Ansicht oben
Ansicht unten
C Ansicht hinten
* 1-phasiges Gerät (RRHQ..V)
** 3-phasiges Gerät (RRHQ..W)
27
