4.8.4 Speicherladekreislauf der Wärmepumpe befüllen
1. Notwendigen Vordruck für das Ausdehnungsgefäß ermitteln.
2. Maximal zulässige Wassermenge (V
anhand des ermittelten Vordrucks (Pg) im
Diagramm ermitteln.
Bsp. 1: Das Indoor-Modul (RKHB) wird 5 m unter dem
höchsten Punkt im Speicherladekreislauf
installiert. Die Gesamtwassermenge im
Speicherladekreislauf beträgt 100 l.
In diesem Beispiel ist keine Maßnahme oder
Einstellung erforderlich.
Bsp. 2: Das Indoor-Modul (RKHB) wird am höchsten
Punkt im Speicherladekreislauf installiert.
Die Gesamtwassermenge im Speicherlade-
kreislauf beträgt 350 l.
Ergebnis:
Da 350 l mehr sind als 280 l, muss der Vordruck gesenkt werden. Der erforderliche Vordruck ist: Pg = (H/10 + 0,3) = (0/10 + 0,3) =
0,3 bar. Die entsprechende Gesamtwassermenge (V
Da die Gesamtwassermenge (350 l) unter der maximalen Wassermenge von 410 l (V
dimensioniert.
64
VORSICHT!
Zu niedriger oder zu hoher Wasserdruck im Speicherladekreislauf kann zu Schäden oder Fehlfunktionen an der
ROTEX HeatPumpSolarUnit führen.
• Auf vorgeschriebenen Wasserdruck von 2 bar am Manometer des Indoor-Moduls (RKHB) während des
Betriebes achten.
• Der Wasserdruck muss mindestens über 0,3 bar liegen, um zu vermeiden, dass Luft in den Wasser-
kreislauf gelangt.
• Die Mindestfüllmenge für den Speicherladekreislauf beträgt 20 l.
Das Ausdehnungsgefäß im Indoor-Modul (RKHB) ist auf einen Vordruck von 1 bar voreingestellt.
• Bei einem Höhenunterschied >7 m oder einer Wassermenge >280 l im Speicherladekreislauf
muss der Vordruck im Ausdehnungsgefäß eingestellt werden.
• Bei einem Höhenunterschied >7 m und einer Wassermenge >280 l im Speicherladekreislauf ist das
Ausdehnungsgefäß zu klein.
)
max

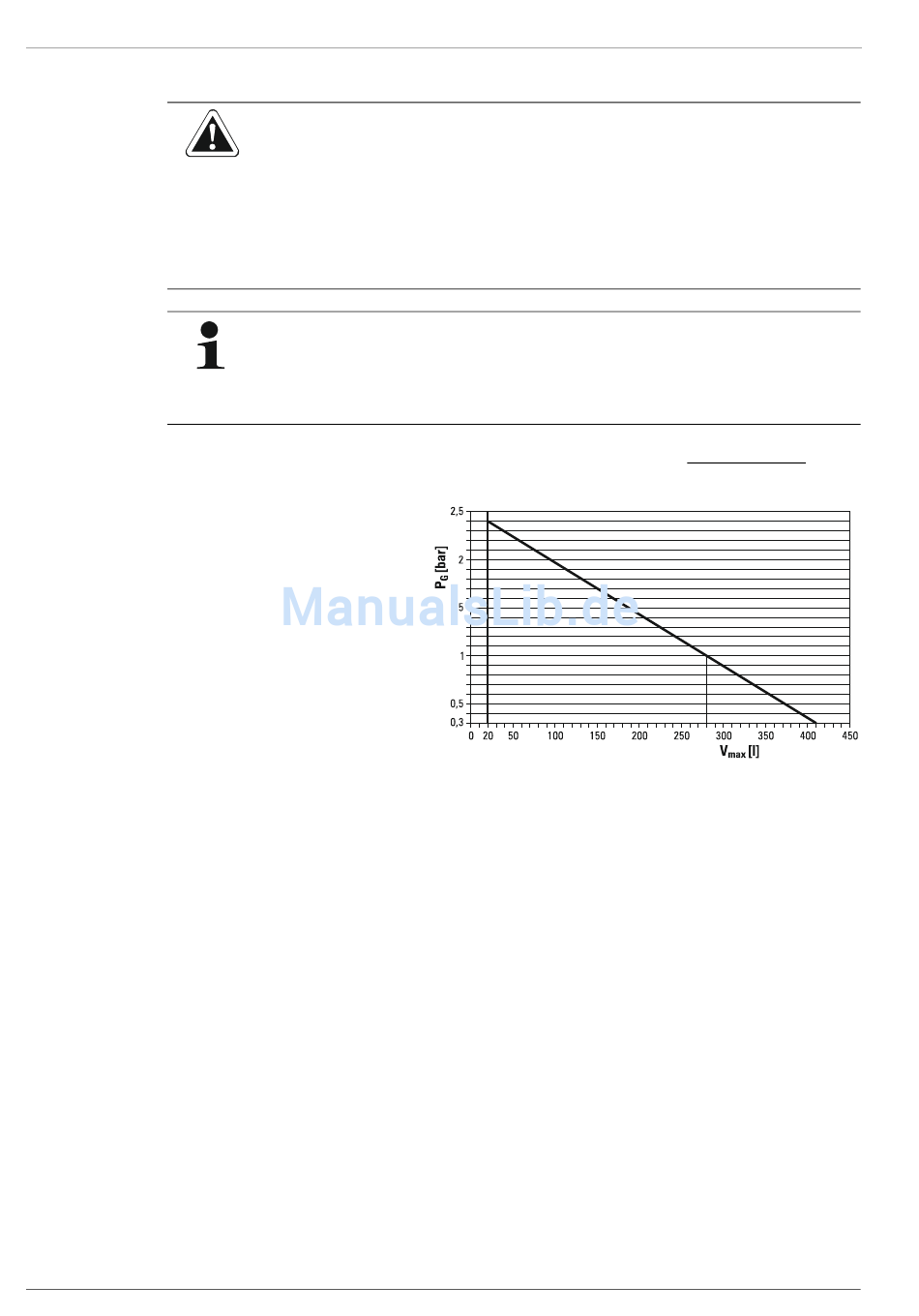

Bild 4-92 Diagramm zur Ermittlung der maximalen Wassermenge (Vmax) im
Vordruck (Pg) in bar =
Speicherladekreislauf
= ca. 410 l) kann von dem Schaubild abgelesen werden.
max
max
