Indoor-Modul (Rkhb) - Rotex HPSU 6-8X Installations- Und Wartungsanleitung

4 x Aufstellung und Installation

4.3.2 Indoor-Modul (RKHB)

Voraussetzung:
– Der Aufstellort entspricht den jeweiligen länderspezifischen Vorschriften.
– Ebene, vertikale, nicht brennbare Wand, die das Eigengewicht des Indoor-Moduls (RKHB) (siehe Kapitel 10 „Technische
Daten"), zuzüglich Sicherheitszuschlag, tragen kann.
– Frostfreier, gut belüfteter und trockener Raum.
– Ausreichend Platz für Wartungsarbeiten und für die Montage weiterer Komponenten wie Rohrleitungen, elektrische Verkabe-
lung, Kondensatablaufwanne.
– Zulässige Längen der Rohrleitungen und Kabel zum Outdoor-Modul (RRHQ) beachten (siehe Tab. 4-1).
– Zulässige Längen der Rohrleitungen zum Aufstellort des Warmwasserspeichers beachten (siehe Tab. 4-1).
– Sichere Ableitungsmöglichkeit für Kondensat vorhanden (Vermeidung von Schäden durch auslaufendes Kondensat).
Maximal zulässige Leitungslänge zwischen Indoor- und Outdoor-Modul
Erforderliche Mindestleitungslänge zwischen Indoor- und Outdoor-Modul
Maximal zulässige Höhendifferenz zwischen Indoor- und Outdoor-Modul
Maximal zulässiger Abstand zwischen Warmwasserspeicher und dem Indoor-Modul (RKHB)
Tab. 4-1
1. Befestigungspunkte der Wandhalterung an der Wand markieren.
2. Bohrlöcher (10 mm) für die Befestigungsschrauben der
Wandhalterung herstellen.
3. Wandhalterung mittels geeignetem Befestigungsmaterial an der
Wand befestigen.
4. Indoor-Modul (RKHB) aus der Verpackung heben. Verpackung umweltgerecht entsorgen.
– Vorgesehene Haltegriffe am Indoor-Modul (RKHB) verwenden.
5. Seitliche Schrauben (2 Stück) der Außenabdeckung herausdrehen.
6. Außenabdeckung leicht anheben und nach vorn abnehmen.
32
GEFAHR!
Austretendes Gas in unmittelbarer Nähe des Indoor-Moduls (RKHB) kann zur Explosion führen.
• Indoor-Modul (RKHB) nicht an Orten installieren, wo Gefahr von austretendem, entzündlichem Gas besteht.
• Mindestabstände zu Wänden und in Schächten beachten.
Zulässige Leitungslängen zwischen den Komponenten der ROTEX HeatPumpSolarUnit
Die Halterung zur Wandmontage muss waagrecht angebracht werden.
Wird die Indoor-Modul (RKHB) nicht waagerecht installiert, kann sich Luft im Wasserkreislauf sam-
meln und dadurch die Funktion der Wärmepumpe beeinträchtigt werden.
Anforderung

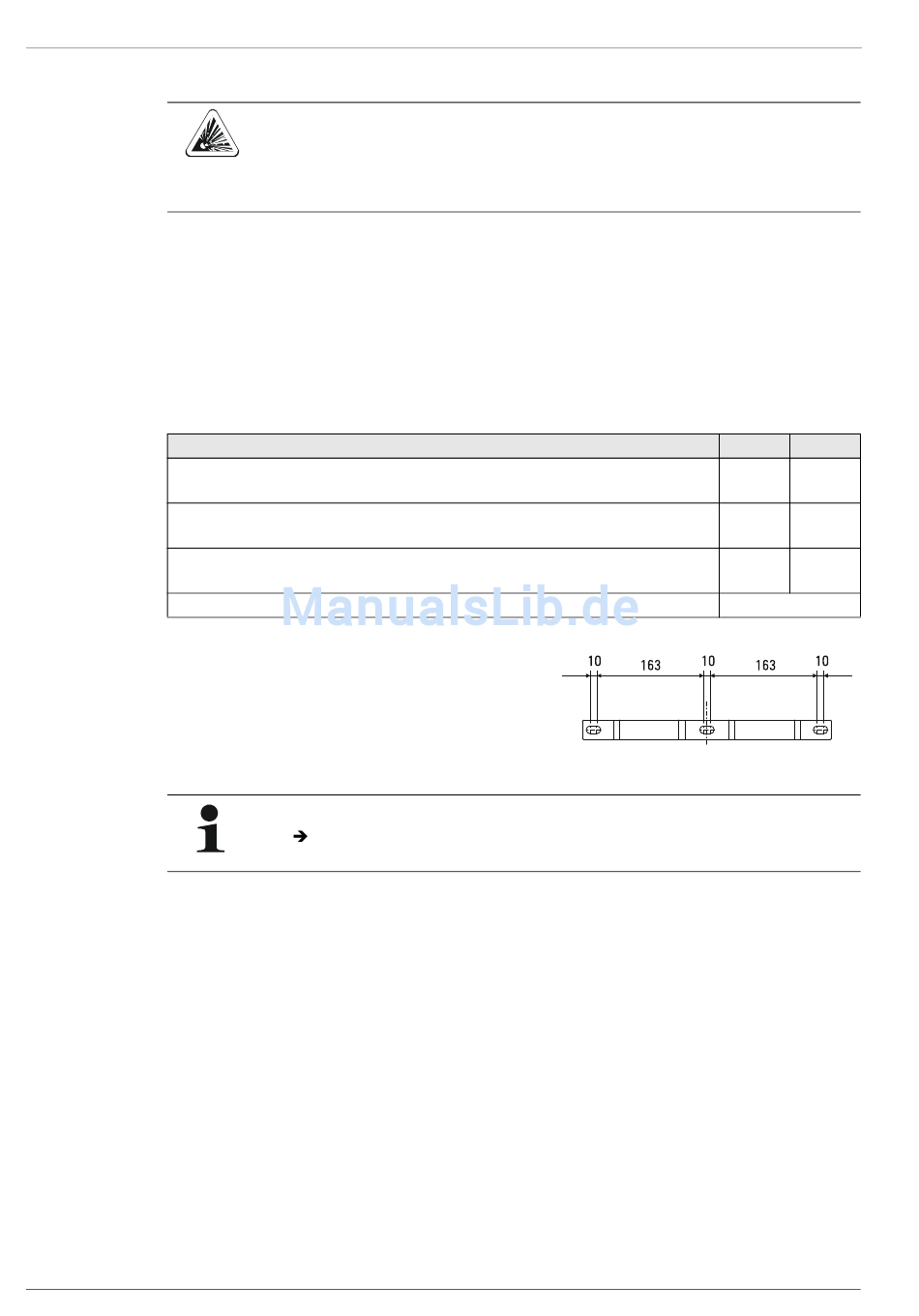

Bild 4-12 Maße Wandhalterung Indoor-Modul (RKHB)
Typ
6-8 kW
11-16 kW
6-8 kW
11-16 kW
6-8 kW
11-16 kW
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
Wert
30 m
75 m
3 m
5 m
20 m
30 m
10 m
