4 x Aufstellung und Installation

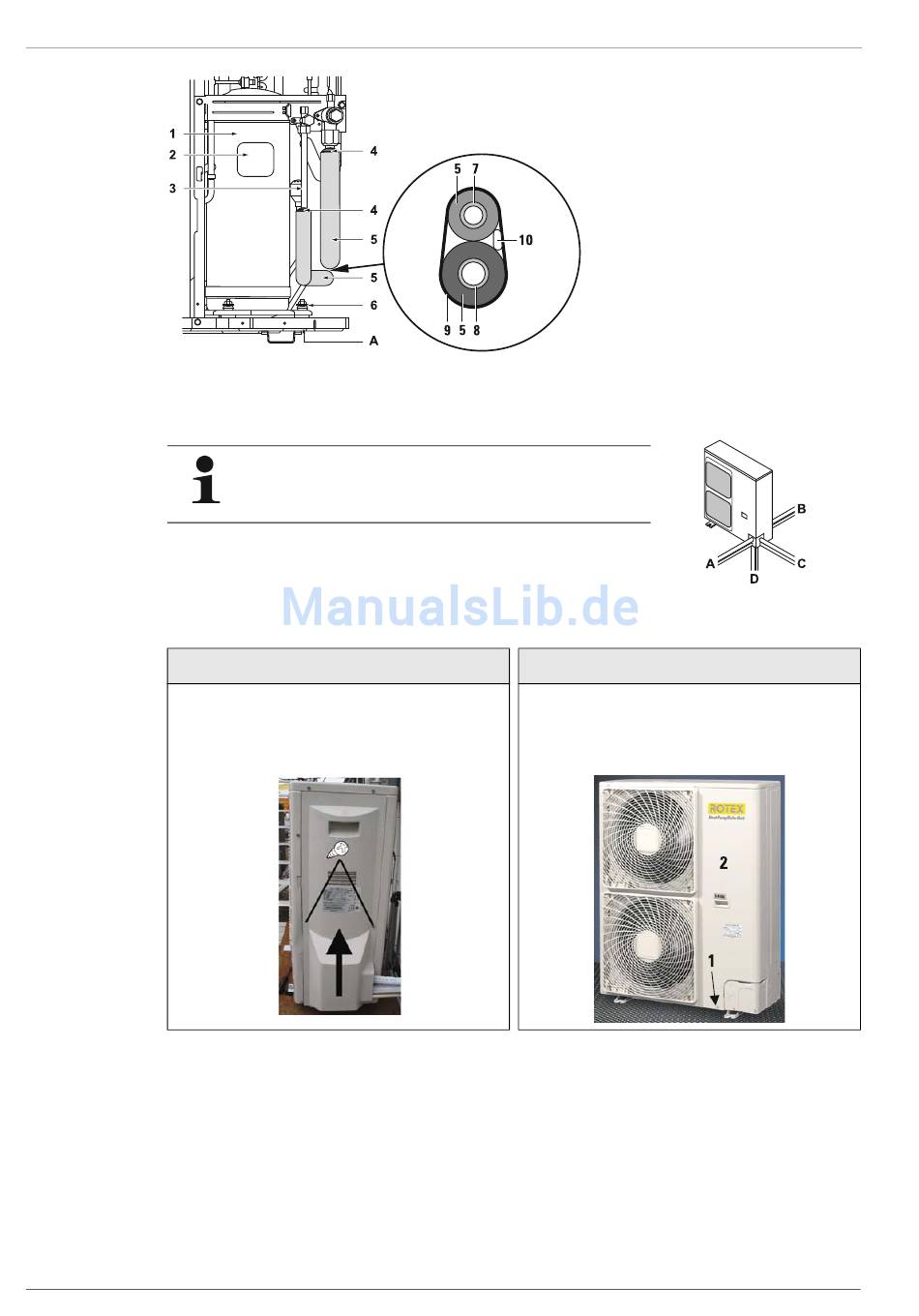

Bild 4-32 Isolierung von Kältemittelleitungen

4.4.4 Anschluss Outdoor-Modul (RRHQ)

1. Beide Schrauben der seitlichen Abdeckung
2. Abdeckung nach oben schieben und abnehmen.
Bild 4-34 Demontage seitliche Abdeckung RRHQ 6-8 kW
40
Die Kältemittelleitungen am Outdoor-Modul (RRHQ) bei 11-16 kW Anlagen
können in 4 verschiedene Richtungen angeschlossen werden.
Outdoor-Modul (RRHQ) 6-8 kW
herausdrehen.
1 Kältemittelverdichter im Outdoor-Modul (RRHQ)
2 Klemmenabdeckung
3 Bauseitige Rohrleitungen
4 Verkorkungsmaterial
5 Isoliermaterial
6 Schrauben
7 Flüssigkeitsleitung
8 Gasleitung
9 Abschlussband
10 Verkabelung zwischen den Modulen
A Sicherheitsabstand zu angrenzenden Bauteilen
Bild 4-33 Anschlussrichtungen
Outdoor-Modul (RRHQ) 11-16 kW
1. Schraube (1) herausdrehen.
2. Vordere Abdeckung (2) nach unten entriegeln und
abnehmen.
Bild 4-35 Demontage seitliche Abdeckung RRHQ 11-16 kW
(dargestellt an 1-phasiger Ausführung)
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
RRHQ 11-16 kW
