Anschlussschemen; Grafische Darstellung - Rotex HPSU 6-8X Installations- Und Wartungsanleitung

3 x Hydraulische und kältetechnische Anbindung
3.5

Anschlussschemen

3.5.1 Grafische Darstellung

Bild 3-3
Bild 3-4
24

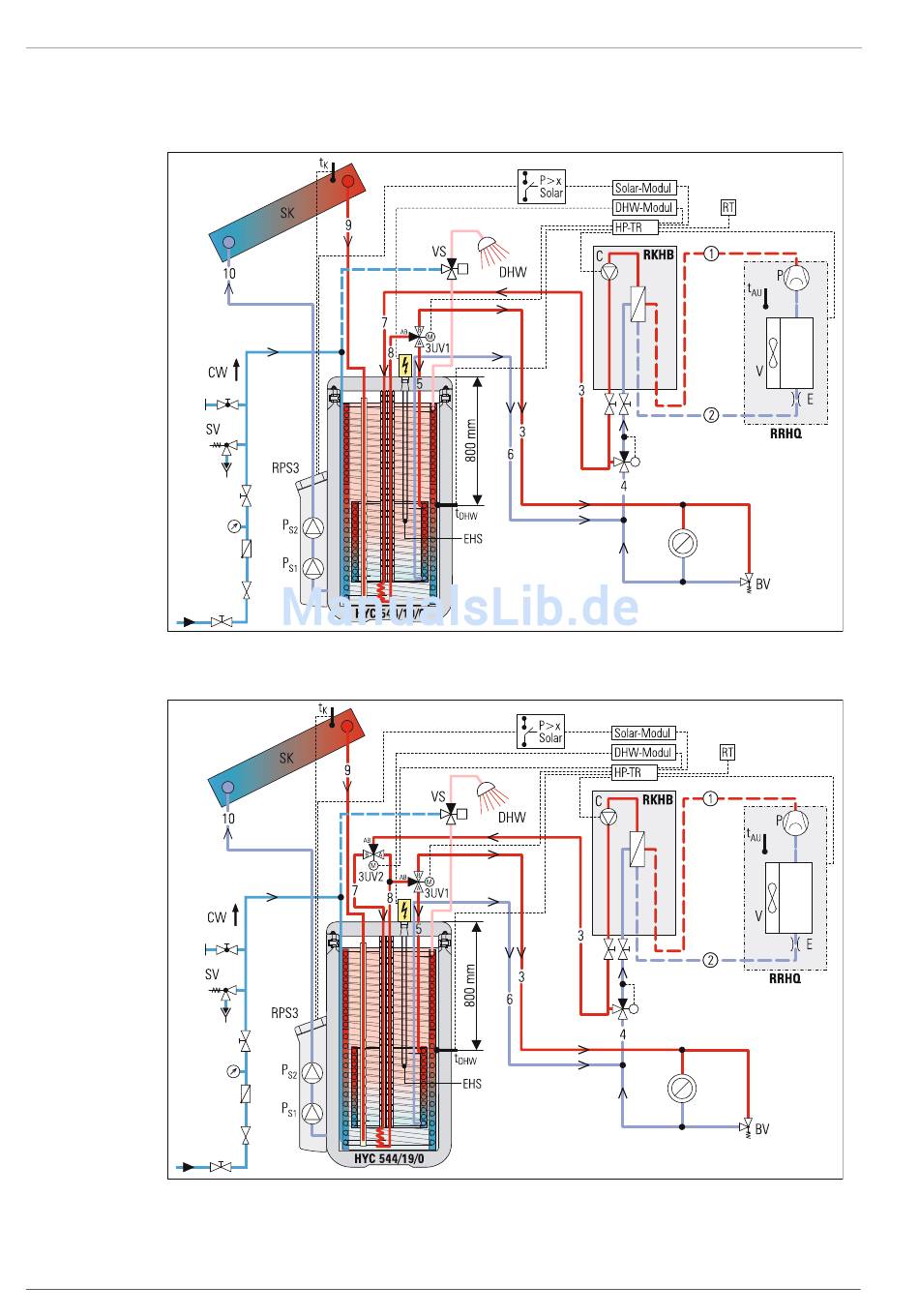

Standard-Anschluss HPSU an HybridCube 544/19/0 mit Solaris-Unterstützung
(dargestellt an HPSU..H mit nur Raumheizfunktion)
Standard-Anschluss HPSU an HybridCube 544/19/0 mit Solaris-Unterstützung
(dargestellt an HPSU..X mit Raumheiz- und Kühlfunktion)
AB Tmax=55°C
A M
B RLB
Tmax=55°C
AB
A M
B
RLB
