Elektronische Regelung

Die vollelektronische digitale Regelung regelt automatisch, alle Heiz-, Kühl
Wasserkreisläufe sowie den Booster-Heater (EHS) und den Backup-Heater (BH). Alle Einstellungen, Anzeigen und Funktionen
werden über die Benutzerschnittstelle der Regelung am Indoor-Modul (RKHB) vorgenommen. Das Display und die Tastatur bieten
komfortable Bedienmöglichkeiten.
Die Anzeige und Bedienung einer angeschlossenen Solaranlage (z. B. ROTEX Solaris) erfolgt über die jeweils dazugehörige
Regelung dieser Komponente (z. B. Regelungs- und Pumpeneinheit RPS3).
1)
Die Funkion Raumkühlung ist nur für Anlagen des Typs "HPSU..X" verfügbar.
2.2

Bestandteile

2.2.1 Indoor-Modul (RKHB)

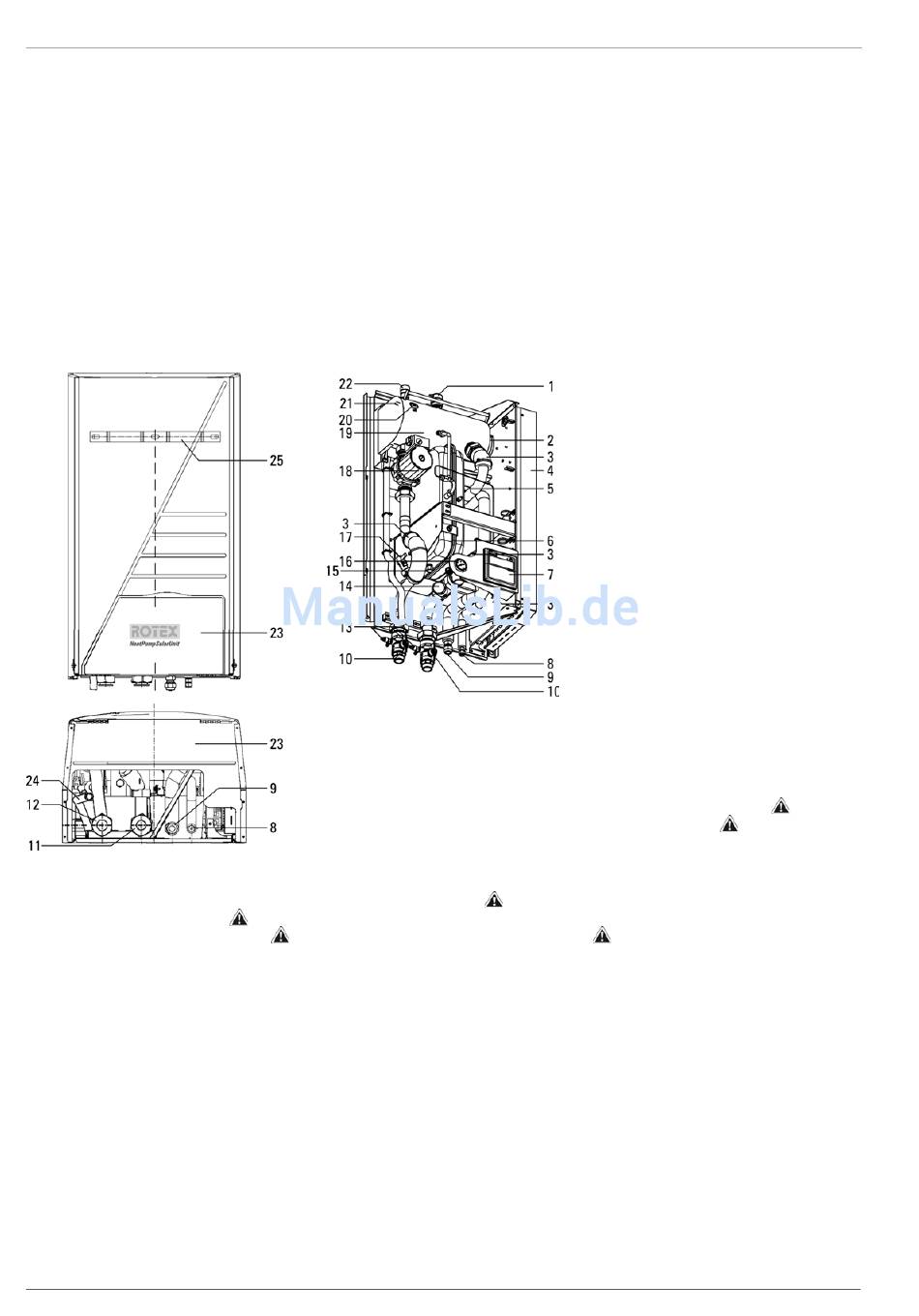

Bild 2-2 Anschlüsse und Abmessungen, Indoor-Modul (RKHB)
19 Behälter für Backup-Heater (BH)
20 Thermoschutz Backup-Heater (BH)
21 Überhitzungssicherung Backup-Heater (BH)
14
22 Sicherheits-Überdruckventil
23 Gehäusedeckel
24 Ablaufschlauch Kondensat
1)
- und Warmwasserfunktionen, schaltet die einzelnen
1 Entlüftungsventil (Wasserkreislauf)
2 Backup-Heater (BH) (Wasserkreislauf)
3 Temperatursensoren (Wasserkreislauf)
4 Schaltkasten
5 Wärmetauscher
6 Ausdehnungsgefäß (10 l)
7 Bedienfeld und Anzeige der Regelung
8 Anschluss Kältemittel Flüssigkeitsleitung
RKHB..8: CuT, Ø 6,4 mm (1/4")
RKHB..16: CuT, Ø 9,5 mm (3/8")
9 Anschluss Kältemittel Gasleitung
RKHB..8/16: CuT, Ø 15,9 mm (5/8")
10 Absperrventile
RKHB..8: 1 1/2" IG -> 1" IG
RKHB..16: 1 1/4" IG -> 1 1/4" IG
11 Wassereinlass
RKHB..8: 1 1/2" IG
RKHB..16: 1 1/4" AG
12 Wasserauslass
RKHB..8: 1 1/2" IG
RKHB..16: 1 1/4" AG
13 Ablauf- und Füllventile (Wasserkreislauf)
14 Wasserfilter
15 Ablassventil Ausdehnungsgefäß
16 Manometer (Wasserkreislauf)
17 Strömungsschalter
18 Umwälzpumpe (Wasserkreislauf)
25 Wandhalterung
Sicherheitseinrichtungen
