4.6.6 Umschalteinheit (E-PAC) anschließen
• Im E-PAC enthaltenes Verbindungskabel (siehe Bild 4-69)
am 3-Wege-Umschaltventil Nr.1 (3UV1) anschließen.
• Verbindungskabel zum Indoor-Modul (RKHB) verlegen.
• Verbindungskabel so verlegen, dass es keinen thermischen
oder mechanischen Belastungen ausgesetzt ist.
• Verbindungskabel sicher mit Kabelbindern befestigen.
• Das Leitungsende mit den Einzelleitungen gemäß Bild 4-69
an die dafür vorgesehenen Schnittstellen im Schaltkasten
des Indoor-Moduls (RKHB) an die Klemmenleiste "X2M"
anschließen.
• Kabelfarben und Klemmenbelegung beachten.

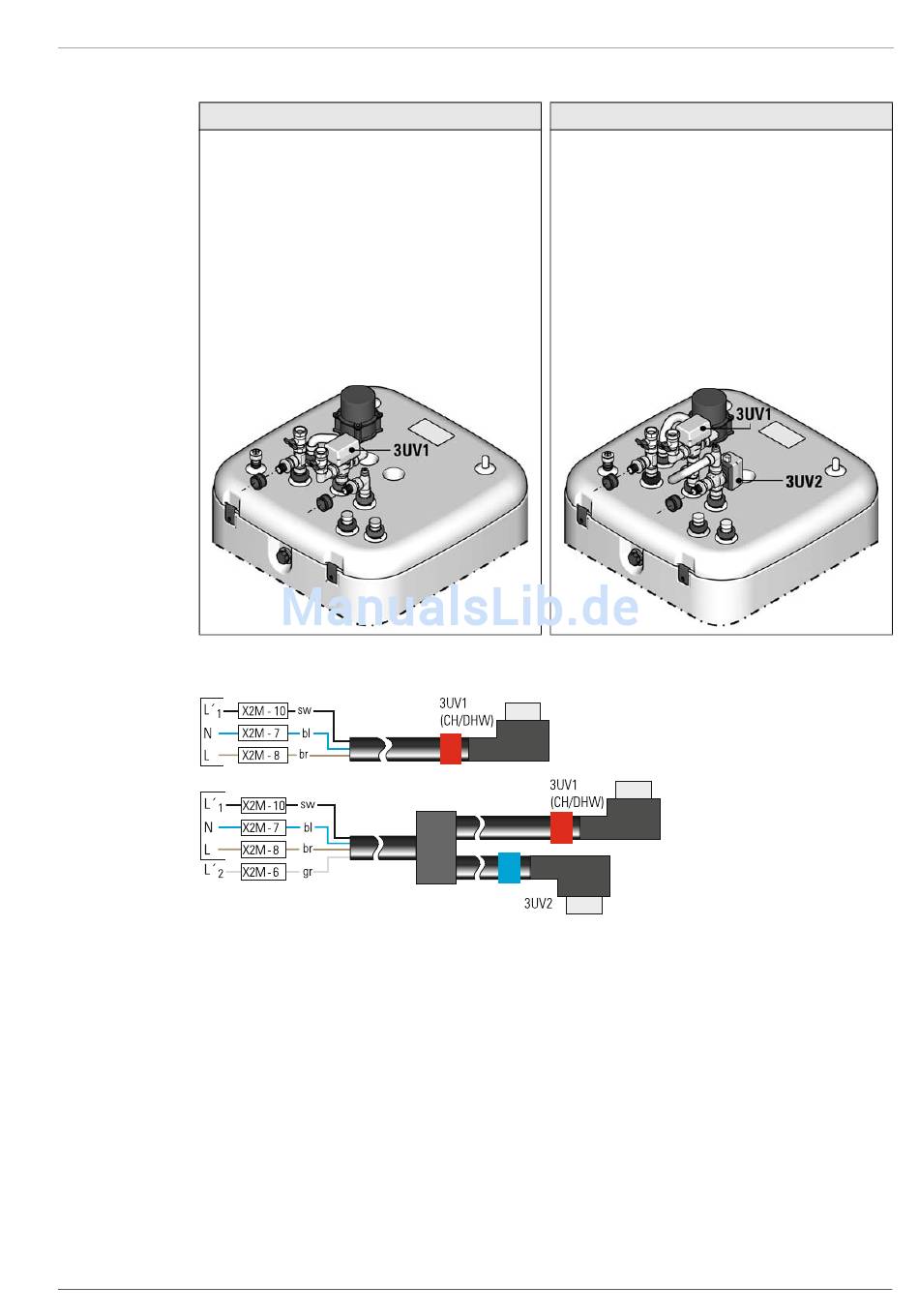

Bild 4-67 Umschalteinheit für HPSU..H Anlagen (nur Heizfunktion)
4.6.7 Booster-Heater (EHS) anschließen
• Versorgungsspannung am Netzanschluss prüfen (~230 V, 50 Hz).
• Verteilerkasten der Hausinstallation, an welcher die Komponenten der ROTEX HeatPumpSolarUnit angeschlossen sind,
stromlos schalten.
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
HPSU..H
4 x Aufstellung und Installation
HPSU..X
• Im E-PAC enthaltenes Verbindungskabel (siehe Bild 4-70)
am 3-Wege-Umschaltventil Nr.1 (3UV1) und am 3-Wege-
Umschaltventil Nr.2 (3UV2) anschließen.
• Verbindungskabel zum Indoor-Modul (RKHB) verlegen.
• Verbindungskabel so verlegen, dass es keinen thermischen
oder mechanischen Belastungen ausgesetzt ist.
• Verbindungskabel sicher mit Kabelbindern befestigen.
• Die Leitungsenden mit den Einzelleitungen gemäß Bild 4-
70 an die dafür vorgesehenen Schnittstellen im Schalt-
kasten des Indoor-Moduls (RKHB)an die Klemmenleiste
"X2M" anschließen.
• Kabelfarben und Klemmenbelegung beachten.
Bild 4-68 Umschalteinheit für HPSU..X Anlagen (mit Heiz- und
Kühlfunktion)
Bild 4-69 Montage Anschlusskabel
Bild 4-70 Montage Anschlusskabel
E-PAC H (Anlagen mit nur
Heizfunktion)
E-PAC X (Anlagen mit
kombinierter Heiz-, Kühlfunktion)
