2 x Produktbeschreibung

2.2.3 HybridCube Warmwasserspeicher

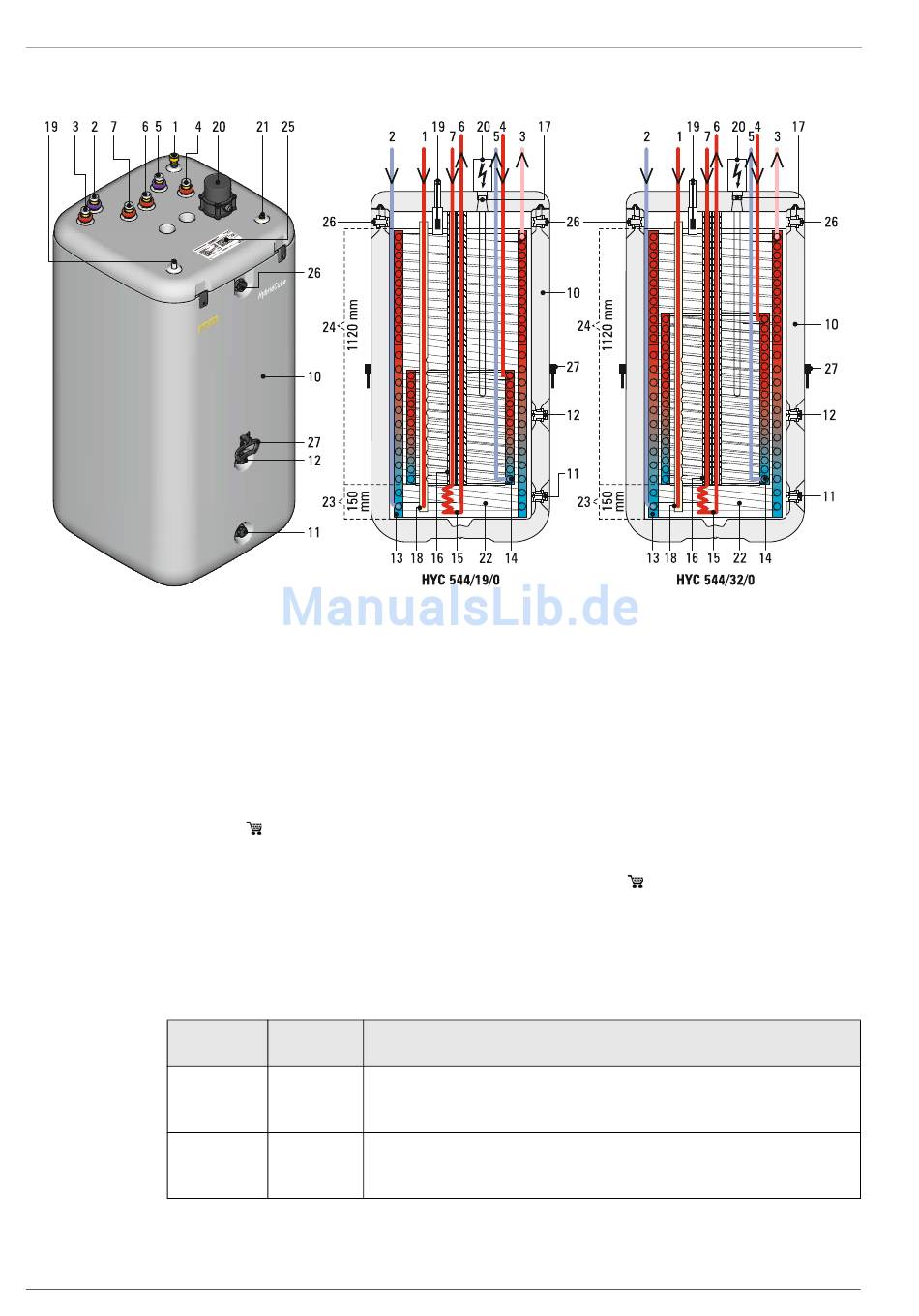

Bild 2-5 Anschlüsse und Abmessungen, HybridCube Warmwasserspeicher (HYC)
1 Solaris - Vorlauf (1" ÜM)
2 Kaltwasserzufluss (1" AG)*
3 Warmwasser (1" AG*)
4 Speicherladung Vorlauf (1" AG)*
5 Speicherladung Rücklauf (1" ÜM)*
6 Heizungsunterstützung Rücklauf (1" ÜM)*
7 Heizungsunterstützung Vorlauf (1" AG)*
10 Speicherbehälter (doppelwandige Hülle aus Polypropylen mit PUR-
Hartschaum-Wärmedämmung)
11 Füll- und Entleeranschluss (Tr. 32x3 AG) mit Ventileinsatz
(Solaris - Rücklauf)
12 Anschluss für Ausgleichsleitung (AGL,
13 Edelstahl-Wellrohr-Wärmetauscher zur Trinkwassererwärmung (TW-WT)
14 Edelstahl-Wellrohr-Wärmetauscher zur Speicherladung (SL-WT1)
15 Edelstahl-Wellrohr-Wärmetauscher zur Heizungsunterstützung

2.2.4 E-PAC

Das E-PAC ist, entsprechend der bestellten ROTEX HeatPumpSolarUnit, fertig konfiguriert und enthält alle notwendigen elektri-
schen, hydraulischen Bauteile für die Installation am HybridCube Warmwasserspeicher und dessen Verbindung mit dem Indoor-
Modul (RKHB). Nicht im Set enthalten sind Befestigungsmaterial, Standard Rohrleitungen und Netzanschlusskabel.
HPSU-Variante Dazugehöriges
HPSU..H
HPSU..X
Tab. 2-1
16
16 01 08)
E-PAC
E-PAC H 1x Booster-Heater EHS/500/7, 1x 3-Wege-Umschaltventil 3UV1, 1x Anschlusskabel für 3-
Wege-Umschaltventil, 1x Speichertemperaturfühler, 1x Brücke STB-Rückmeldung,
E-PAC X 1x Booster-Heater EHS/500/7, 1x 3-Wege-Umschaltventil 3UV1, 1x 3-Wege-Umschaltventil
3UV2, 1x Anschlusskabel für 3-Wege-Umschaltventile, 1x Speichertemperaturfühler,
Bestandteile E-PAC
16 Wärmedämmhülle für Heizungsunterstützungs-Wärmetauscher
17 Anschluss für Booster-Heater (EHS) (R 11/2" IG)
18 Solaris - Vorlauf Schichtungsrohr
19 Füllstandsanzeige
20 Booster-Heater (EHS)
21 Fühlertauchhülse für Speichertemperaturfühler
22 Druckloses Speicherwasser
23 Solarzone
24 Warmwasserzone
25 Typenschild
26 Anschluss Sicherheitsüberlauf (Tr. 32x3 AG)
27 Handgriff
X Empfohlener Wandabstand 200 mm
* Empfohlenes Zubehör
(Zirkulationsbremsen (2 Stk.),
Im E-PAC enthaltene Bauteile
1x Kurzanleitung
1x Brücke STB-Rückmeldung, 1x Kurzanleitung
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
