3.4

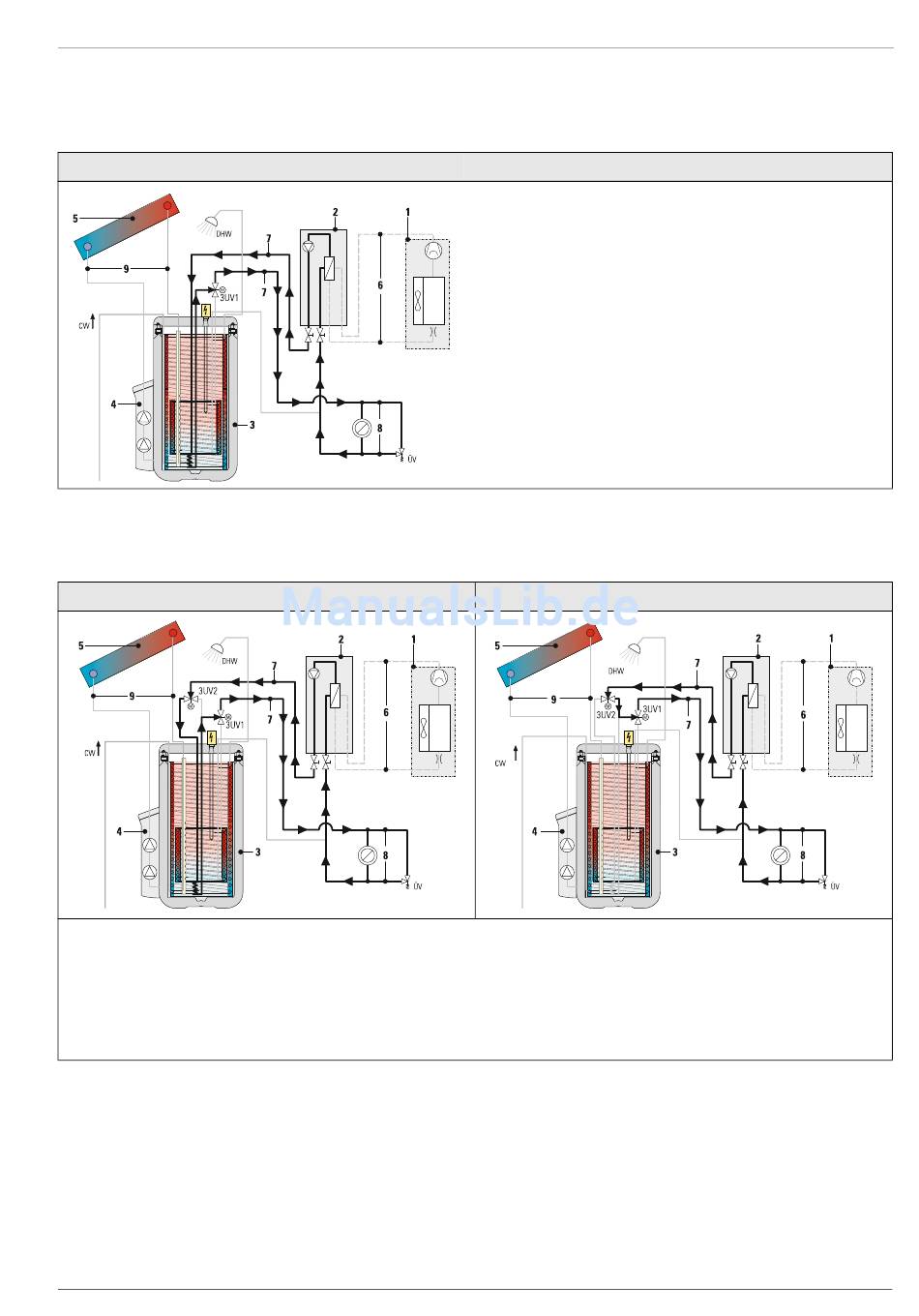

Betriebsweise (schematische Darstellung)

3.4.1 Anlage mit reiner Heizfunktion (HPSU..H)
Heizbetrieb
Bild 3-1 Betriebszustand "Heizen" ROTEX HeatPumpSolarUnit (HPSU..H)
3.4.2 Anlage mit kombinierter Heiz- und Kühlfunktion (HPSU..X)
Heizbetrieb
1 Outdoor-Modul (RRHQ)
2 Indoor-Modul (RKHB)
3 HybridCube Warmwasserspeicher
4 ROTEX Solaris Regelungs- und Pumpeneinheit (optional)
5 ROTEX Solaris Hochleistungskollektoren (optional)
6 Kältemittelkreislauf der ROTEX HeatPumpSolarUnit
7 Speicherwasserkreislauf 1 (Indoor-Modul (RKHB) zu HybridCube)
Bild 3-2 Betriebszustände "Heizen" und " Kühlen" ROTEX HeatPumpSolarUnit (HPSU..X)
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
3 x Hydraulische und kältetechnische Anbindung
1 Outdoor-Modul (RRHQ)
2 Indoor-Modul (RKHB)
3 HybridCube Warmwasserspeicher
4 ROTEX Solaris Regelungs- und Pumpeneinheit (optional)
5 ROTEX Solaris Hochleistungskollektoren (optional)
6 Kältemittelkreislauf der ROTEX HeatPumpSolarUnit
7 Speicherwasserkreislauf 1 (Indoor-Modul (RKHB) zu HybridCube)
8 Heizkreislauf
9 Speicherwasserkreislauf 2 (ROTEX Solaris zu HybridCube - optional)
3UV1 3-Wege-Umschaltventil 1 (E-PAC H/X) am HybridCube
CW Kaltwasserzulauf
DHW Warmwasser
ÜV Überströmventil
8 Heizkreislauf
9 Speicherwasserkreislauf 2 (ROTEX Solaris zu HybridCube - optional)
3UV1 3-Wege-Umschaltventil 1 (E-PAC) am HybridCube
3UV2 3-Wege-Umschaltventil 2 (E-PAC) am HybridCube
CW Kaltwasserzulauf
DHW Warmwasser
ÜV Überströmventil
Kühlbetrieb
