4.6.10 ROTEX Solaris Anlage anschließen (Zubehör)
Durch den Anschluss des Brennersperrkontaktes von der Regelungs- und Pumpenstation RPS3 an das Indoor-Modul (RKHB) ist es
möglich die Warmwasserladung so zu steuern, dass die zusätzliche Aufheizung durch die Wärmepumpe gesperrt wird und damit
eine 100%ige solare Nutzung erfolgen kann.
• Verteilerkasten der Hausinstallation, an welcher die Komponenten der ROTEX HeatPumpSolarUnit angeschlossen sind,
stromlos schalten.
• ROTEX Solaris Anlage mit Regelungs- und Pumpenstation RPS3, gemäß der dort im Lieferumfang beiliegenden Installations-
anleitung, installieren.
• Das im SOL-PAC enthaltene Anschlusskabel für den Brennersperr-
kontakt (BSK) (
Rückseite der RPS3-Steuerung anschließen.
• Anschlusskabel für den Brennersperrkontakt (BSK) an der Klemmleiste "X2M" gemäß Bild 4-83 anschließen.
– Kabelfarben und Klemmenbelegung beachten.
• Die im SOL-PAC enthaltenen Bauteile "A4P" und "X3M"gemäß dem Bild 4-83 im Schaltkasten des Indoor-Moduls (RKHB)
montieren.
• Verdrahtung zwischen den Bauteilen "AP4", "X2M" und "X3M" gemäß dem Bild 4-83 vornehmen.
– Für die interne Kabelausführung die gleichen Dimensionen und Kabelfarben verwenden wie die externen Zuleitungskabel
– Kabelfarben und Klemmenbelegung beachten.
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
16 41 10) am Anschluss "BSK" an der
(Tab. 4-6 beachten).
Die Versorgungsspannung am Verteilerkasten der Hausinstallation, an welcher die Komponenten der ROTEX
HeatPumpSolarUnit angeschlossen sind, darf erst nach vollständiger Befüllung des ROTEX HybridCube Warm-
wasserspeichers (siehe Abschnitt 4.8), wiederherstellt werden.
4 x Aufstellung und Installation

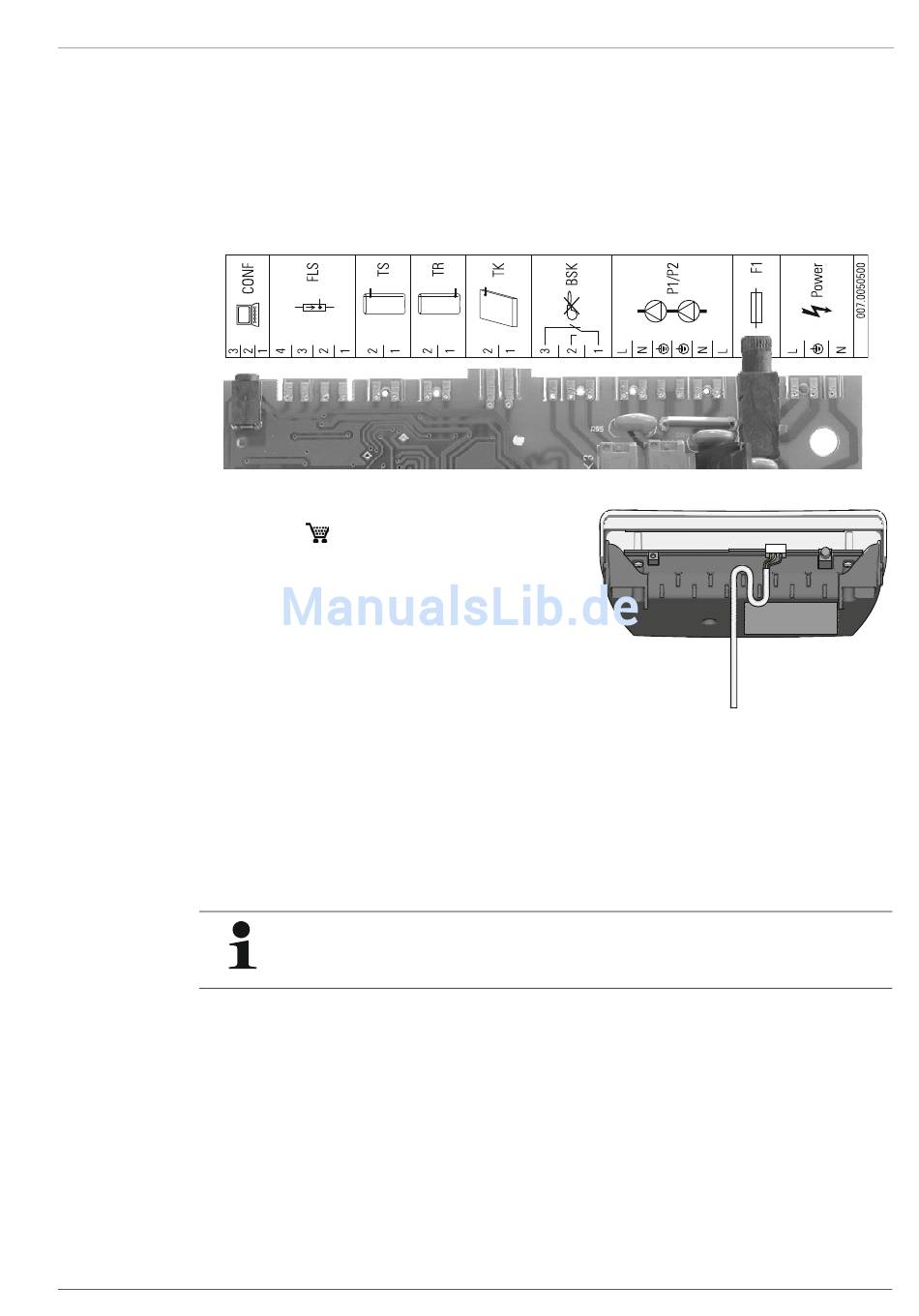

Bild 4-81 Anschlussbelegung Platine RPS3
