4 x Aufstellung und Installation
• Im E-PAC enthaltene Bauteile "F2B", "K3M", "X3M" und "X4M" gemäß
dem Bild 4-71 im Schaltkasten des Indoor-Moduls (RKHB) montieren.
• Verdrahtung zwischen den Bauteilen "F2B", "K3M", "X3M" und "X4M"
gemäß dem Bild 4-71 vornehmen.
– Für die interne Kabelausführung die gleichen Dimensionen und Kabelfar-
– Kabelfarben und Klemmenbelegung beachten.
• Elektrische Verkabelung des Netzanschlusses für Booster-Heater (EHS)
zwischen Verteilerkasten der Hausinstallation und des Indoor-Moduls
(RKHB) verlegen.
– Kabelausführung siehe Tab. 4-6 beachten.
• Kabel für Netzanschluss des Booster-Heaters (EHS) an der Klemmen-
leiste "X3M" im Schaltkasten gemäß dem Bild 4-71 und an den Verteiler-
kasten der Hausinstallation anschließen.
– Kabelfarben und Klemmenbelegung beachten.
• Elektrische Verkabelung für den Booster-Heater (EHS) zwischen dem
Indoor-Modul (RKHB) und dem Booster-Heater (EHS) verlegen.
– Kabelausführung siehe Tab. 4-6 beachten.
• Verkabelung vom Booster-Heater (EHS) kommend, an der Klemmleiste
"X3M" und "X4M" im Schaltkasten gemäß dem Bild 4-71 anschließen.
– Kabelfarben und Klemmenbelegung beachten.
Bild 4-72 Demontage Deckel Booster-Heater (EHS)
• Schrauben der Kappe vom Booster-Heater (EHS) herausdrehen und Kappe
abnehmen (Bild 4-72).
54
ben verwenden wie die externen Zuleitungskabel (Tab. 4-6 beachten).

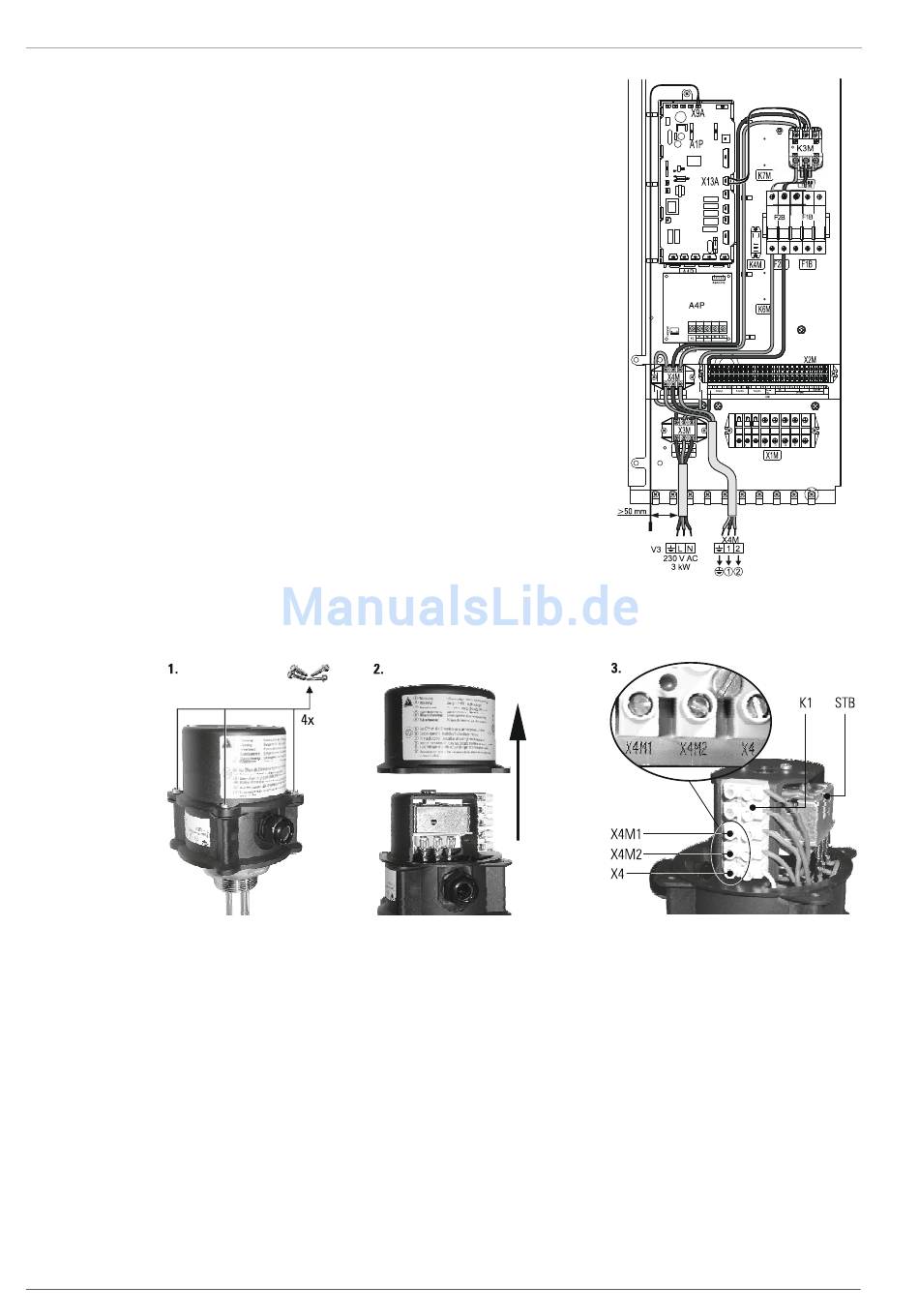

Bild 4-71 Verkabelung Booster-Heater (EHS) im
Schaltkasten des Indoor-Moduls
(RKHB)
Bild 4-73 Innenaufbau Booster-Heater (EHS)
K1 Klemmleiste (externe Anschlüsse)
K2 Klemmleiste (interne Anschlüsse)
STB Sicherheitstemperaturbegrenzer
