Nach Beendigung von Installations- und Reparaturarbeiten an am Kältemittelmittelkreislauf befindlichen Bauteilen, muss das
Kältemittelsystem vor der Befüllung unbedingt entlüftet (evakuiert), auf eventuelle Lecks überprüft und die Kältemittelleitungen
durch eine Vakuumtrocknung vollständig entfeuchtet werden.
Zur Evakuierung immer eine für R410A ausgelegte, 2-stufige mit integriertem Rückschlagventil ausgestattete Vakuumpumpe
verwenden.
Die ROTEX HeatPumpSolarUnit ist mit einer Kältemittel-Abpumpfunktion ausgestattet. Mit dieser Funktion ist es möglich, das
gesamte Kältemittel in das Outdoor-Modul (RRHQ) zu pumpen. Damit kann das ROTEX HeatPumpSolarUnit System ohne Neube-
füllung versetzt oder Komponenten austauscht werden. Nähere Informationen zum Abpumpbetrieb finden Sie im Abschnitt 4.7.6.
Das Outdoor-Modul (RRHQ) der ROTEX HeatPumpSolarUnit ist werksseitig mit
Kältemittel vorgefüllt geliefert. Die im Outdoor-Modul (RRHQ) befindliche Kälte-
mittelart (1) und die Kältemittelmenge (2) sind auf dem Typenschild am Outdoor-
Modul (RRHQ) notiert.

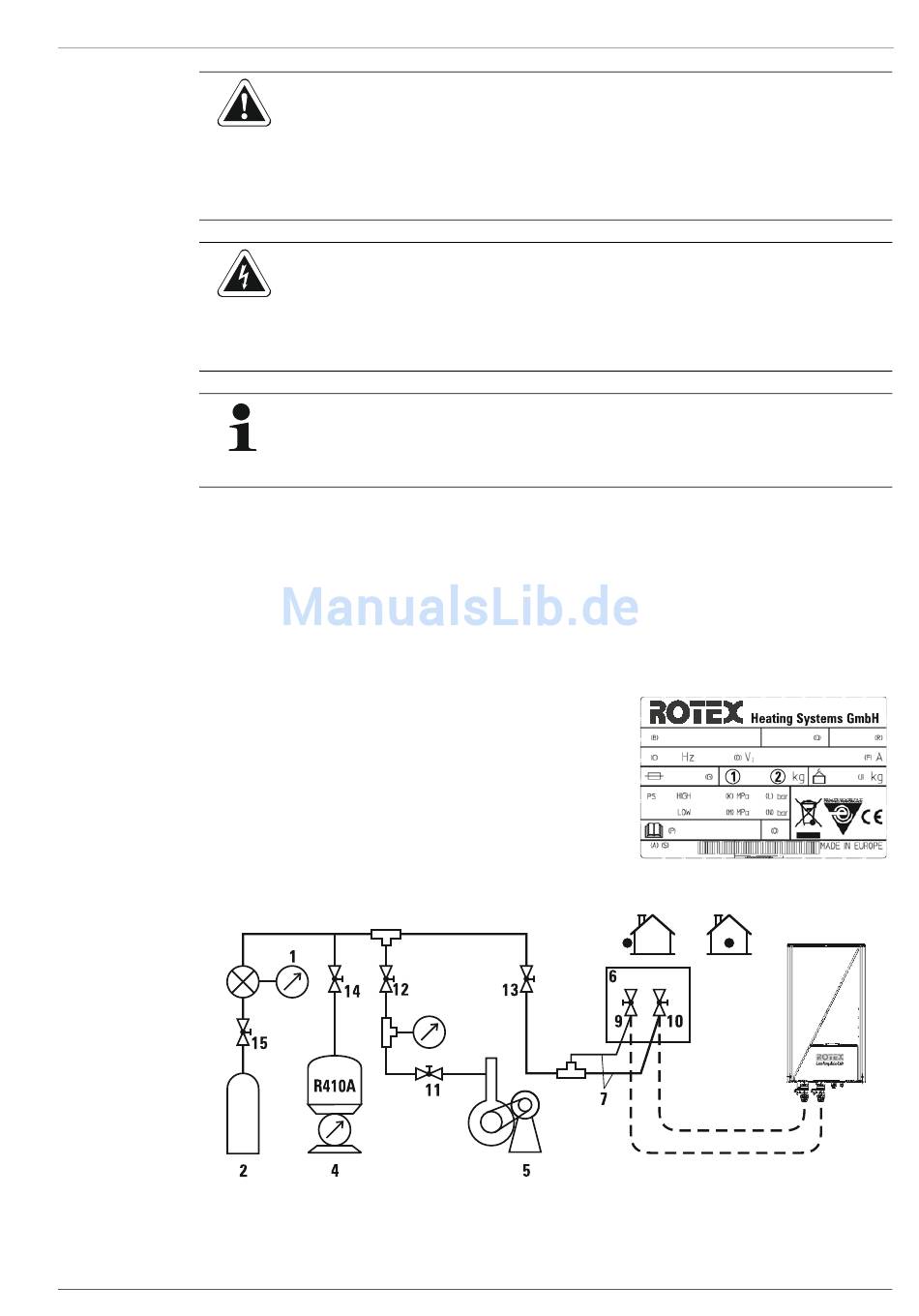

Bild 4-85 Aufbauschema zum Evakuier-, Trocken- und Befüllvorgang
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
WARNUNG!
Bauteile der ROTEX HeatPumpSolarUnit erreichen während des Betriebes extrem hohe und kühle Tempera-
turen. Bei Berührung solcher Bauteile kann es zu Verbrennungen oder Erfrierungen kommen.
• Vor Arbeiten an der ROTEX HeatPumpSolarUnit, diese entsprechend frühzeitig von der Stromversorgung
trennen (Sicherung, Hauptschalter ausschalten) und betreffende Bauteile ausreichend lang temperieren
lassen.
WARNUNG!
Strom führende Teile können bei Berührung zu einem Stromschlag führen und lebensgefährliche Verletzungen
und Verbrennungen verursachen.
• Vor Arbeiten an Strom führenden Teilen, diese von der Stromversorgung trennen (Sicherung, Haupt-
schalter ausschalten) und gegen unbeabsichtigtes Wiedereinschalten sichern.
Für Arbeiten an ortsfesten Kälteanlagen (Wärmepumpen) und Klimaanlagen ist für den europäischen Raum ein
Sachkundenachweis nach der F-Gase-Verordnung (EG) Nr. 842/2006 erforderlich.
– bis 3kg Kältemittelgesamtfüllmenge: Sachkundenachweis der Kategorie 2
– ab 3kg Kältemittelgesamtfüllmenge: Sachkundenachweis der Kategorie 1
4 x Aufstellung und Installation
Bild 4-84 Kennzeichnung Typenschild
