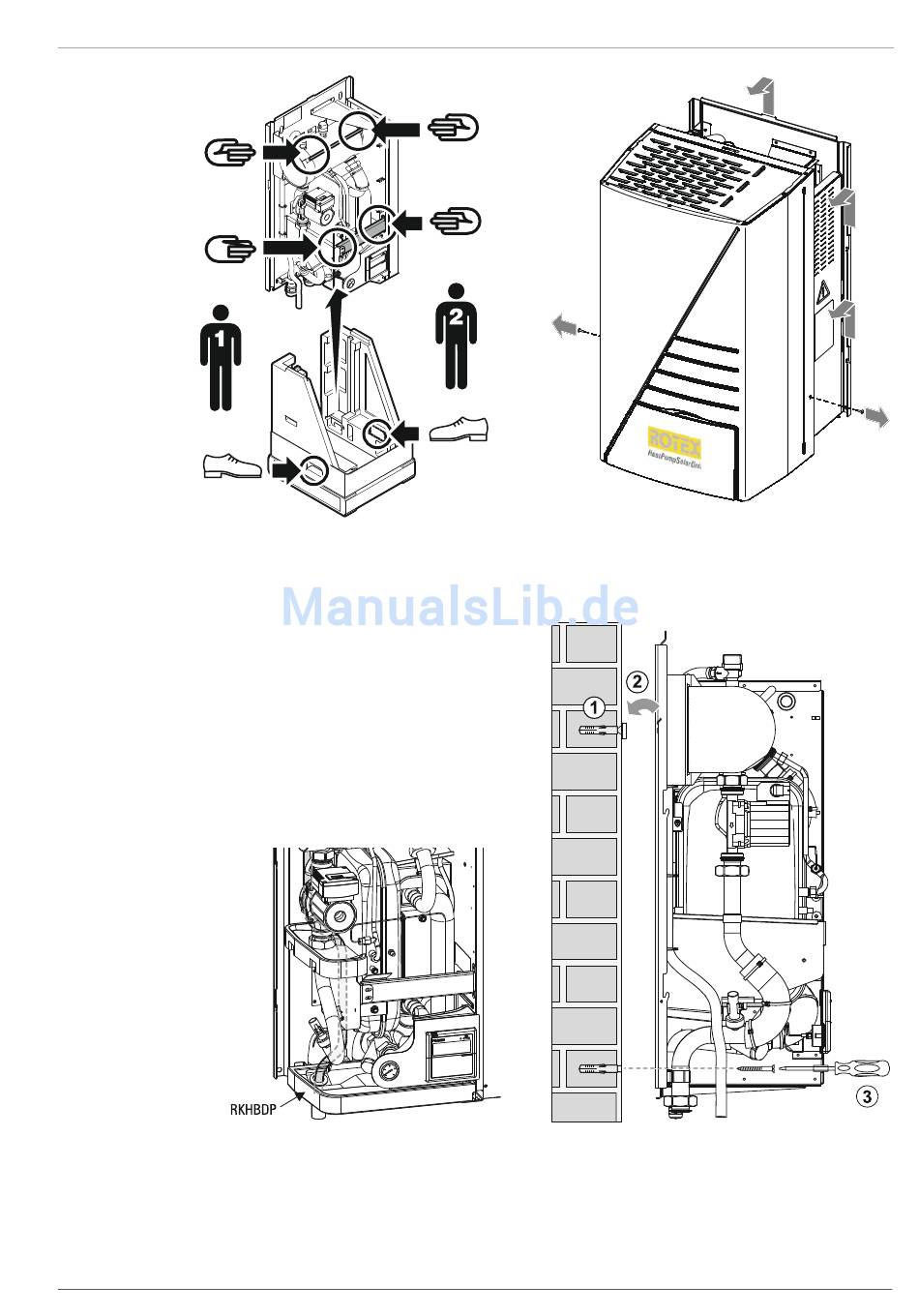

Bild 4-13 Arbeitsschritt 4
7. Indoor-Modul (RKHB) in die Wandhalterung einhängen.
8. Untere Befestigungspunkte des Indoor-Moduls (RKHB) an der Wand markieren.
9. Bohrlöcher (10 mm) für die unteren
Befestigungsschrauben herstellen.
10. Indoor-Modul (RKHB) unten mittels geeignetem
Befestigungsmaterial an der Wand befestigen.
11. (Bei HPSU..X oder bei optionaler Bestellung:
Tropfwanne (RKHBDP) am Indoor-Modul (RKHB)
befestigen.
– Bestellinformationen siehe Kapitel 2.3.8
– Einbauanleitung liegt der Tropfwanne bei.
Bild 4-15 Tropfwanne (RKHBDP)
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
4 x Aufstellung und Installation
Bild 4-14 Arbeitsschritt 5 + 6
Bild 4-16 Indoor-Modul (RKHB) Wandbefestigung
