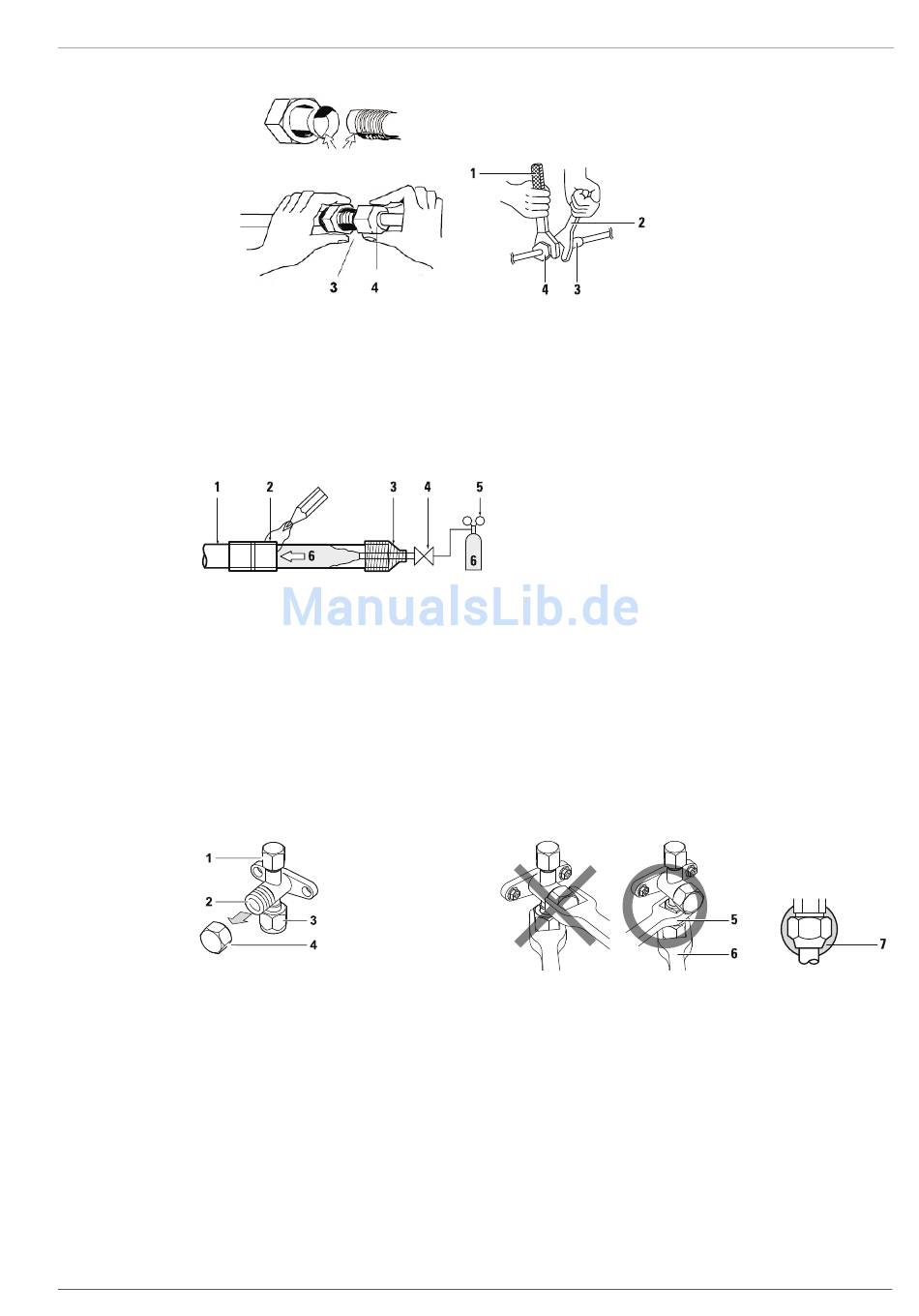

Bild 4-21 Verschraubung von Kältemittelleitungen
Hinweise zum Hartlöten von Kältemittelleitungen
– Beim Hartlöten immer Stickstoff in die Kältemittelleitung einleiten.
– Der Druck beim Einleiten von Stickstoff sollte 0,2 bar betragen (Druckreduzierventil benutzen).
– Beim Hartlöten keine Anti-Oxidationsmittel verwenden.
– Beim Hartlöten von Kupfer-zu-Kupfer-Rohrverbindungen für Kältemittel auf keinen Fall Flussmittel verwenden.
– Phosphor-Kupfer-Hartlot (BCuP) benutzen.
Bild 4-23 Hartlöten von Kältemittelleitungen
Hinweise zu Absperrventilen
– Hohe Kraftanwendung am Ventilschaft vermeiden (Bruchgefahr des Ventilkörpers).
– Überwurfmutter mit vorgeschriebenem Drehmoment (siehe Tab. 4-2) anziehen.
– Überwurfmuttern immer mit zwei Schlüsseln lösen.
– Schraubenschlüssel nicht auf die Ventilschaftkappe legen (Gefahr von Leckage).
– Bleibt die Ventilschaftkappe für längere Zeit vom Absperrventil abgenommen, kann Kältemittel am Absperrventil austreten.
– Deshalb die Ventilschaftkappe nicht abgenommen lassen.
– Ventilschaftkappe mit vorgeschriebenem Drehmoment anziehen.
– Bei zu erwartendem niedrigen Betriebsdruck (z. B. wegen niedriger Außentemperaturen), Überwurfmutter beim Absperrventil
der Gasleitung mit Silizium-Dichtmittel versiegeln, um ein Einfrieren zu verhindern.
– Bei Austausch der Absperrventile nur Originalteile des Herstellers verwenden.
Bild 4-24 Bauteile Absperrventil für Kältemittelleitungen
1 Kappe Servicestutzen*
2 Ventilschaft
3 Kältemittelleitungsanschluss
4 Ventilschaftkappe
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
4 x Aufstellung und Installation
Bild 4-22 Verschraubung von Kältemittelleitungen
1 Kältemittelleitung
2 Zu verlötendes Teil
3 Klebeband
4 Handventil
5 Druckminderer
6 Stickstoff-Flasche
Bild 4-25 Anschluss am Absperrventil für Kältemittelleitungen
5 Schraubenschlüssel
6 Drehmomentschlüssel
7 Silizium-Dichtmittel
* RRHQ 6-8 kW: Servicestutzen nur am Absperrventil der Flüssigkeitsleitung
vorhanden.
1 Drehmomentschlüssel
2 Gegenschlüssel
3 Rohrverbindungsstück
4 Überwurfmutter
Pfeile Auftrag von Kältemittelöl
(Etheröl oder Esteröl)
