2.2.2 Outdoor-Modul (RRHQ)

Bild 2-3
Bild 2-4
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009

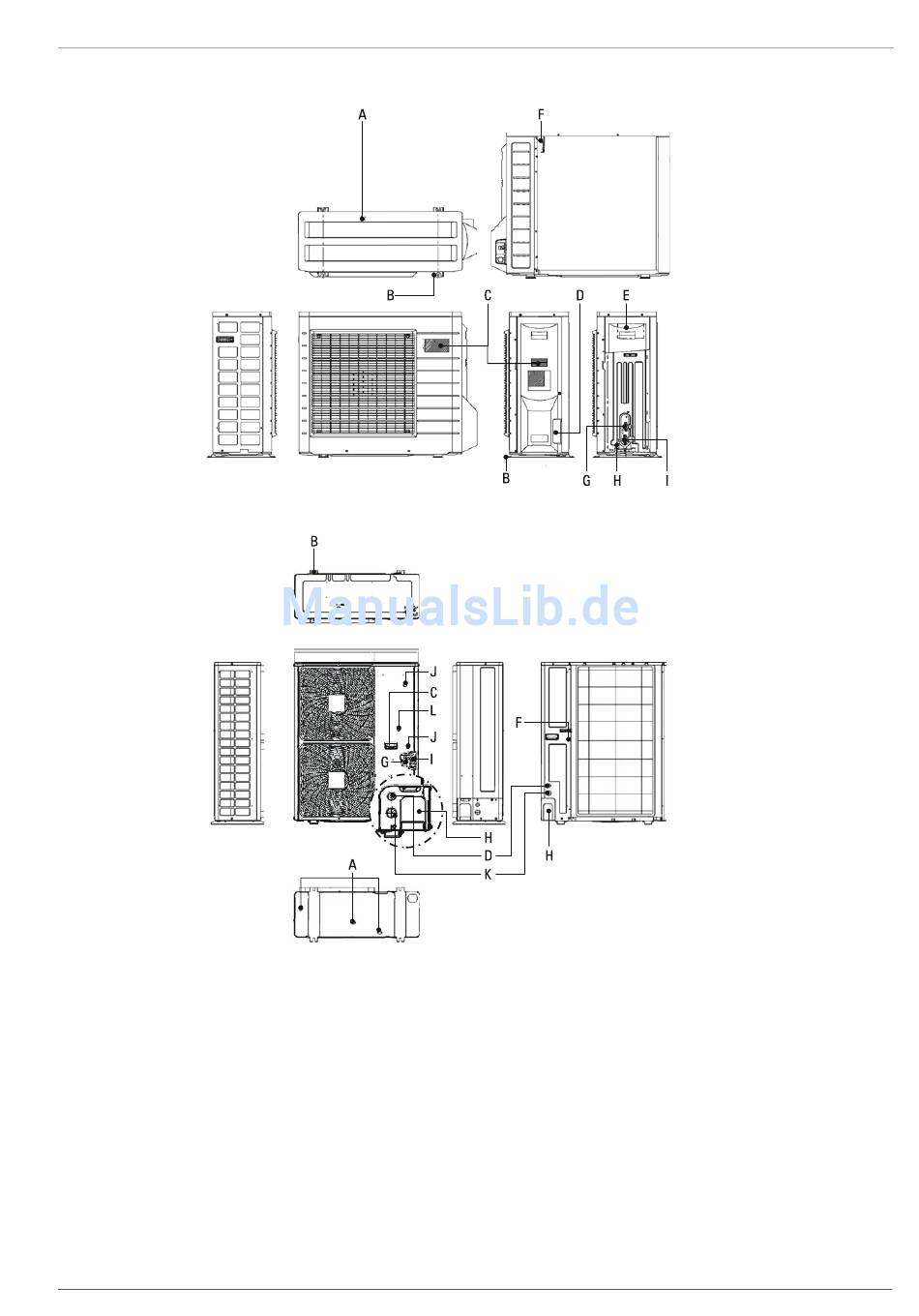

Anschlüsse und Abmessungen, Outdoor-Modul (RRHQ) 6-8 kW
Anschlüsse und Abmessungen, Outdoor-Modul (RRHQ) 11-16 kW
2 x Produktbeschreibung
A Kondensatanschluss
B Aggregatehalter
(4 Löcher, Ø 10 mm)
C Typenschild
D Kabeldurchführung
E Klemmenleiste mit
Erdungsanschluss
F Thermistor für
Außenlufttemperatur
G Absperrventil mit Anschluss
Flüssigkeitsleitung
(CuT, Ø 6,4 mm (1/4"))
H Wartungsöffnung
I Absperrventil mit Anschluss
Gasleitung
(CuT, Ø 15,9 mm (5/8"))
A Auslassöffnungen für
Kondensatanschluss
B Aggregatehalter
(4 Löcher, Ø 12 mm)
C Typenschild
D Kabeldurchführung Steuerkabel
(Ø 27 mm)
E Erdungsanschluss (im Gerät)
F Thermistor für
Außenlufttemperatur
G Absperrventil mit Anschluss
Flüssigkeitsleitung
(CuT, Ø 9,5 mm (3/8"))
H Durchführung für
Kältemittelleitungen
I Absperrventil mit Anschluss
Gasleitung
(CuT, Ø 15,9 mm (5/8"))
J Befüllanschlüsse für Kältemittel (im
Gerät)
K Kabeldurchführung Netzanschluss
(Ø 34 mm)
