Für den Fachbetrieb

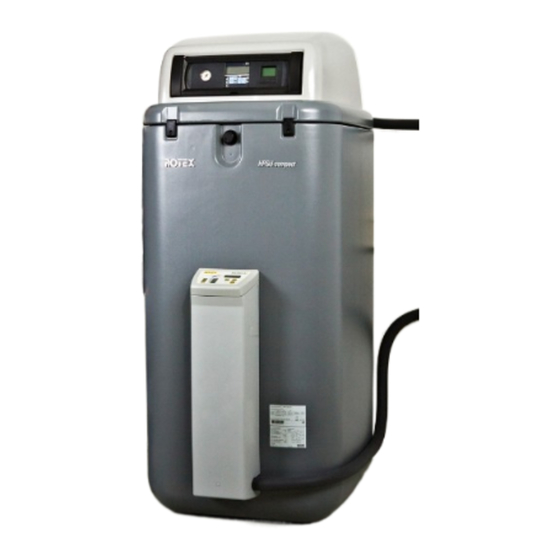

ROTEX HPSU compact
Solarspeicher mit integriertem
Wärmepumpeninnengerät
Installationsanleitung
Typen
HPSU compact 508
HPSU compact 516
HPSU compact 508H
HPSU compact 516H
Herstell-Nummer
Kunde
DE, AT, CH
Ausgabe 11/2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Rotex HPSU compact

Inhaltszusammenfassung für Rotex HPSU compact

  • Seite 1 Für den Fachbetrieb ROTEX HPSU compact Solarspeicher mit integriertem Wärmepumpeninnengerät Installationsanleitung DE, AT, CH Typen Ausgabe 11/2011 HPSU compact 508 HPSU compact 516 HPSU compact 508H HPSU compact 516H Herstell-Nummer Kunde...

  • Seite 2: Garantie Und Konformität

    > Unterlagen > Download > Katalog-Broschüren > Preisliste… (Allgemeine Geschäfts- bedingungen/ Garantiebedingungen) Konformitätserklärung für den Solarspeicher mit integriertem Wärmepumpeninnengerät (ROTEX HPSU compact). Wir, Fa. ROTEX Heating Systems GmbH, erklären in alleiniger Verantwortung, dass die Produkte Produkt Best.-Nr. Produkt Best.-Nr.

  • Seite 3: Inhaltsverzeichnis

    Notizen................. . 65 FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 4: Sicherheit

    Bitte lesen Sie diese Anleitung aufmerksam durch, bevor Sie mit der Installation beginnen oder Eingriffe in der Heizungsanlage vornehmen. Mitgeltende Dokumente – ROTEX HPSU compact; die dazugehörige Bedienungsanleitung und das Betriebshandbuch für den Betreiber. – Außengerät für ROTEX HPSU compact; die dazugehörige Installations- und Bedienungsanleitung. –...

  • Seite 5: Gültigkeit

    Resultate von Handlungen werden mit einem Pfeil gekennzeichnet. Gefahren vermeiden Die ROTEX HPSU compact ist nach dem Stand der Technik und den anerkannten technischen Regeln gebaut. Dennoch können bei unsachgemäßer Verwendung Gefahren für Leib und Leben von Personen sowie Sachbeschädigungen entstehen.

  • Seite 6: Bestimmungsgemäße Verwendung

    System • Arbeiten an der ROTEX HPSU compact (wie z. B. die Aufstellung, der Anschluss und die erste Inbetriebnahme) nur durch Personen, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende technische oder handwerkliche Ausbildung erfolgreich absolviert, sowie an einer von der jeweils zuständigen Behörde anerkannten Fortbildungsveranstaltung teilge- nommen haben.

  • Seite 7: Geräteinstallationsort

    Kalziumkarbonat) sind Maßnahmen zur Entsalzung, Enthärtung oder Härtestabilisierung notwendig. Geräteinstallationsort Für den sicheren und störungsfreien Betrieb ist es notwendig, dass der Installationsort für die HPSU compact bestimmte Kriterien erfüllt. Informationen hierzu befinden sich in Kapitel 2. Hinweise zum Installationsort anderer Komponenten sind den dazugehörigen, mitgelieferten Dokumentationen zu entnehmen.

  • Seite 8: Betrieb

    Vorgeschriebene Wartungsintervalle sind einzuhalten und Inspektionsarbeiten durchzuführen. Betreiber einweisen • Bevor Sie die ROTEX HPSU compact übergeben, erklären Sie dem Betreiber, wie er die Anlage bedienen und kontrollieren kann. • Dokumentieren Sie die Übergabe, indem Sie das beigefügte Installations- und Unterweisungsformular gemeinsam mit dem Betreiber ausfüllen und unterschreiben.

  • Seite 9: Aufstellung Und Installation

    Leben und Gesundheit von Personen gefährden und in ihrer Funktion beeinträchtigt sein. • Arbeiten an der HPSU compact (wie z. B. Aufstellung, Instandsetzung, Anschluss und erste Inbetrieb- nahme) nur durch Personen, die autorisiert sind und zu der jeweiligen Tätigkeit eine befähigende technische oder handwerkliche Ausbildung erfolgreich absolviert, sowie an einer von der jeweils zuständigen Behörde anerkannten Fortbildungsveranstaltung teilgenommen haben.
  • Seite 10 Vorlauftemperatursensoren Plattenwärmetauscher (PWT) V, BH1 V, BH2 Anschluss Kältemittel Flüssigkeitsleitung Vorlauftemperatursensoren Backup-Heater HPSU compact 508: CuT, Ø 6,4 mm (1/4"), HPSU compact 516: CuT, Ø 9,5 mm (3/8") Sicherheitseinrichtungen Anschluss Kältemittel Gasleitung Anzugsdrehmoment beachten CuT, Ø 15,9 mm (5/8") (siehe Kapitel 6.3 „Anzugsdrehmomente“) Befüllanschluss für Kältemittel...
  • Seite 11 Kaltwasserzufluss (1“ AG) Speicherladung Anschluss Kältemittel Flüssigkeitsleitung Warmwasser (1" AG) Edelstahl-Wellrohr-Wärmetauscher zur HPSU compact 508: CuT, Ø 6,4 mm (1/4"), Heizung Vorlauf (1“ AG)* Heizungsunterstützung HPSU compact 516: CuT, Ø 9,5 mm (3/8") Heizung Rücklauf (1“ AG)* Anschluss für optionalen Booster-Heater Anschluss Kältemittel Gasleitung...

  • Seite 12: Aufstellung

    Belüftung (z. B. durch Belüftungsgitter) sicherzustellen. Optionaler Backup-, Booster-Heater (BUH/BOH): Soll ein Backup-, Booster-Heater eingebaut werden, muss der Einbau in die HPSU compact vor der endgültigen Aufstellung und Befüllung erfolgen. Eine separate Anleitung, welche u. a. Hinweise zum Einbau und zum Betrieb enthält, liegt diesen Komponenten bei ( Anzugsdrehmoment beachten, siehe Kapitel 6.3 „Anzugsdrehmomente“).

  • Seite 13: Elektrischer Anschluss

    Geräteabdeckungen und Wartungsblenden nach Beendigung der Arbeiten sofort wieder anbauen. VORSICHT! Im Steuerungsgehäuse der HPSU compact können bei laufendem Betrieb erhöhte Temperaturen auftreten. Dies kann dazu führen, dass Strom führende Adern durch Eigenerwärmung im Betrieb höhere Temperaturen erreichen können. Diese Leitungen müssen daher eine Dauergebrauchstemperatur von 90 °C aufweisen.

  • Seite 14: Verlegung Der Verkabelung

    Bild 2-10 5. Verkabelung in die Regelung Bild 2-11 6. Verkabelung im rechten Montageposition bringen. verlegen und elektrische Gehäusedeckel verlegen. Anschlüsse (siehe Abschnitt 2.4.2) herstellen. Bild 2-12 7. Rechten Gehäusedeckel Bild 2-13 8. Verkabelung auf dem anbauen. Speicherbehälter befestigen. FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 15: Anschlusspläne

    Aufstellung und Installation 2.4.2 Anschlusspläne Gesamtanschlussplan Bild 2-14 Gesamtanschlussplan - Für Abschaltung Außen- und = Bei RR(L/H)Q0**BA** Anschluss des BPH in HPSU compact. Inneneinheit durch EVU. = Bei RR(L/H)Q0**CA** Anschluss des BPH im Außengerät. FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 16 Aufstellung und Installation Bild 2-15 Gesamtanschlussplan - Für Abschaltung Außeneinheit = Bei RR(L/H)Q0**BA** Anschluss des BPH in HPSU compact. durch EVU (Inneneinheit HPSU compact wird nicht = Bei RR(L/H)Q0**CA** Anschluss des BPH im Außengerät. abgeschaltet). FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 17: Lage Der Schaltplatinen

    Bild 2-16 Übersicht Schaltplatinen der Regelung Anschlussbelegung Schaltplatine A1P Die Schaltplatine A1P ist bereits fertig im Gerät angeschlossen. Es sind keine Montage- und Anschlussarbeiten an der Schalt- platine A1P notwendig! Bild 2-17 Schaltplatine A1P FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 18: Anschlussbelegung Schaltplatine Xr1P

    Netzspannung 230 V bzw. 400 V, 50 Hz = Anschlussplan in dieser Anleitung = Anschlussplan in der Anleitung des Bauteils = Bei RR(L/H)Q0**BA** Anschluss des BPH in HPSU compact. Bei RR(L/H)Q0**CA** Anschluss des BPH am Außengerät. FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 19: Anschluss Wärmepumpenaußengerät Rrlq

    Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb ent- hält. Bild 2-19 Anschluss Wärmepumpenaußengerät - Für Abschaltung Außen- und Inneneinheit durch EVU Bild 2-20 Anschluss Wärmepumpenaußengerät - Für Abschaltung Außen- und Inneneinheit durch EVU (Inneneinheit HPSU compact wird nicht abgeschaltet). FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 20: Anschluss Backup-Heater Und Booster-Heater

    Dieser Komponente ist eine separate Anleitung beigelegt, welche u. a. Hinweise zum Einbau und zum Betrieb ent- hält. Bauseitige Verkabelung Mindestabstand Kontakt (>3 mm) BUH Anschlussvariante 3-phasig Schaltschütz BUH Anschlussvariante 1-phasig (Länderspezifische Anschlussbedingungen beachten - Anfrage bei zuständigem Energieversorgungsunternehmen (EVU))! Bild 2-21 Anschluss optionaler Booster-, Backup-Heater FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 21: Anschluss Raumthermostat

    Der Anschluss des Raumthermostats mit einem ROTEX HP convector ist im Abschnitt 2.4.6 beschrieben. Installation ohne Raumthermostat: Die bauseits zu montierende Kabelbrücke wird von ROTEX empfohlen, da es sonst im Heizbetrieb zu Problemen durch die taktende Umwälzpumpe kommen kann. Der DIP-Schalter 3 (siehe Tab. 3-1, Kapitel 3 „Inbetriebnahme“) muss auf "EIN"...

  • Seite 22: Anschluss Rotex Hp Convector

    Aufstellung und Installation 2.4.6 Anschluss ROTEX HP convector ROTEX HP convector (Heizen/Kühlen) + ROTEX HPSU compact (Fußbodenheizung), ohne Raumthermostat – Original ROTEX Verbindungskabel (HPc-VK 14 20 14) – Ansteuerung 2-Wegeventil*. – DIP-Schaltereinstellung SS2-3 auf der Schaltplatine A1P = AUS (siehe auch Tab. 3-1, Seite 29) Die Umstellung der Betriebsart (Heizen/Kühlen) kann nur an...

  • Seite 23: Anschluss Niedertarifanschluss (Ht/Nt)

    Installationsanleitung) (Parameter [3-00]=0 "EIN"). Spannungsfreier Kontakt für Inneneinheit Um bei Unterbrechung der Hauptstromversorgung einen kontinuier- lichen Betrieb der HPSU compact zu gewährleisten (Pumpe, Steue- Bild 2-29 Anschluss HT/NT-Kontakt rung etc.), muss diese an einen Normaltarif-Netzanschluss angeschlossen werden (siehe ). Bei Anschlusstyp 2 oder Typ 3: •...

  • Seite 24: Anschluss Schaltkontakt (Aux-Ausgang)

    Dieser Komponente ist eine separate Anleitung beigelegt, wel- che u. a. Hinweise zum Einbau und zum Betrieb enthält. X1 (XR1P) RPS3 Das benötigte Brennersperrkontaktkabel liegt dem SOL-PAC 14 05 27) bei. Bild 2-33 Anschluss BSK-Kontakt bei optionaler Solaris Anlage FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 25: Symbole, Legendenbezeichnungen, Kabelfarben Und Ergänzende Hinweise Zu Anschluss- Und Schaltplänen

    Sicherung 250 V T 2A Steckeranschluss N-Brücke Sicherung 1 für Bottom-Plate-Heater X1BO Steckeranschluss Booster-Heater (BOH) Sicherung 2 für Bottom-Plate-Heater X1BH Steckeranschluss Backup-Heater (BUH) Zusatzheizung für Wärmepumpenaußengerät Klemmenleiste FLS100 Durchflusssensor Steckeranschluss Flowswitch HPR1 Hauptregelung Steckeranschluss Vorlauftemperatursensor t FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 26: Erklärung

    Rücklauftemperatursensor 1 (FLS100) Steckeranschluss Speichertemperatursensor t DHW1 Rücklauftemperatursensor 2 Steckeranschluss PWM (nicht verwendet) Vorlauftemperatursensor 1 Steckeranschluss SolPac C (A4P) Vorlauftemperatursensor 2 Durchflusssensor (FLS100) Vorlauftemperatursensor Backup-Heater 1 V, BH1 Tab. 2-2 Legendenbezeichnungen für Anschluss- und Schaltpläne FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 27: Kältemittelleitungen Verlegen

    Kältemittelleitungen verlegen • Prüfen ob Ölhebebogen notwendig. – Erforderlich, wenn HPSU compact nicht ebenerdig zum Außengerät installiert wird. – Ein Ölhebebogen muss aller 10 m Höhenunterschied installiert werden (Bild 2-34, H = Abstand von Ölhebebogen zu Ölhebebogen). – Ölhebebogen nur in Gasleitung erforderlich.

  • Seite 28: Inbetriebnahme

    Bereich) kontrolliert werden. Nachregelung gegebenenfalls durch Nachfüllen Erste Inbetriebnahme Nachdem die ROTEX HPSU compact aufgestellt und vollständig angeschlossen wurde, muss sie von fachkundigem Personal einmalig an die Installationsumgebung angepasst werden (Konfiguration). Nach Abschluss dieser Konfiguration ist die Anlage betriebsbereit und der Betreiber kann weitere persönliche Einstellungen an Ihr vornehmen.

  • Seite 29: Einstellung

    Hauptanzeige- und Bedienelemente • Umwälzpumpe wie folgt entlüften: – Entlüftungsschraube an Umwälzpumpe öffnen. – Pumpenrad laufen lassen bis Wasser blasenfrei aus der Entlüftungsschraube austritt. – Entlüftungsschraube an Umwälzpumpe wieder schließen. • Heizungsanlage entlüften. FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 30: Parameter Der Hauptregelung Hpr1 Einstellen

    Inbetriebnahme • Mindestdurchfluss bei geschlossenem Heizkreis und eingestelltem Überströmventil prüfen: – Mindestdurchfluss 6-8 kW HPSU compact: >12 l/min – Mindestdurchfluss 11-16 kW HPSU compact: >15 l/min Bei zu niedrigem Mindestdurchfluss kann es zu einer Fehlermeldung und einer Abschaltung der Heizungsanlage kommen.
  • Seite 31 • Inbetriebnahmeparameter nach Anlagenanforderung einstellen (siehe Tab. 4-5, Menüpunkt "Inbetriebnahme" in Kapitel 4.3.1). Bild 3-4 Einsprung in die Inbetriebnahmeparameter • Korrekturwerte nach Anlagenanforderung einstellen (siehe Tab. 4-5, Menüpunkt "Korrekturwerte" in Kapitel 4.3.1). Bild 3-5 Einsprung in die Korrekturwerteebene FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 32: Parameter Estrichfunktion Einstellen (Nur Bei Bedarf)

    Bild 3-7 Wetterabhängige Sollwertregulierung deaktivieren und Soll- Vorlauftemperatur einstellen 4. Taste OK lang drücken. Hauptmenü wird angezeigt. 5. Im Hauptmenu als Heizungsfachmann einloggen (siehe Abschnitt 3.1.5 "Fachmann-Passwort eingeben", Seite 30). Bild 3-8 Hauptmenu aufrufen FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 33 6. Parameter für die Estrichfunktion (FBH) entsprechend dem Aufheizprogramm einstellen. Bild 3-9 Einstellung FBH-Parameter (siehe auch Bedienungsanleitung > Kapitel Parametereinstellungen > Zusatzregelung (HPRA1)) Soll-Vorlauftemperatur Tage VLSoll Bild 3-10 Zeitlicher Ablauf der Estrichfunktion beim Funktionsheizen (Maximaltemperatur = 40 °C) FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 34 Bei Anschluss mit Drahtbrücke: • Gewünschte Vorlauftemperatur einstellen oder wetterabhängige Sollwertregulierung aktivieren. c) Bei Anschluss mit Raumthermostat: • Raumthermostat aktivieren. • Gewünschte Vorlauftemperatur einstellen oder wetterabhängige Sollwertregulierung aktivieren. Bild 3-13 Anschlussmöglichkeiten Kontakt Heizen/Kühlen für Estrichfunktion FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 35: Wiederinbetriebnahme

    6. Dichtigkeits-Sichtkontrolle an allen Verbindungsstellen im Haus durchführen. Dabei auftretende Leckagen fachgerecht abdichten. 7. Bei angeschlossener ROTEX Solaris Anlage, diese nach mitgelieferter Anleitung in Betrieb nehmen. Nach Zuschalten ROTEX Solaris Anlage, erneut den Füllstand im Pufferspeicher kontrollieren. FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 36: Parametereinstellungen

    Parametereinstellungen Allgemeine Hinweise Parametereinstellungen Die Hauptregelung (HPR1) und die Zusatzregelung (HPRA1) im Wärmepumpeninnengerät (HPSU compact) müssen durch den Installateur der Installationsumgebung (Außenklima, installierte Optionen, etc.) nach der Inbetriebnahme angepasst werden (Parametereinstellungen). Der Benutzer kann Parameter, welche nicht durch das Fachmann-Passwort gesperrt sind, jederzeit nachträglich abändern.

  • Seite 37: Parameterbeschreibung

    – [1-01] Höchste Umgebungstemperatur (Hi_A): Höchste Außentemperatur. – [1-02] Sollwert bei niedrigster Umgebungstemperatur: Solltemperatur am Wasseraustritt des Wärmepumpeninnengeräts (HPSU compact) wenn die Außentemperatur gleich ist oder unter die niedrigste Umgebungstemperatur (Lo_A) fällt. – [1-03] Sollwert bei höchster Umgebungstemperatur: Solltemperatur am Wasseraustritt des Wärmepumpeninnengeräts (HPSU compact) wenn die Außentemperatur gleich ist oder über die höchste Umgebungstemperatur (Hi_A) ansteigt.
  • Seite 38 Darstellung der Regelung bei aktivierter "Wetterabhängige Sollwertregulierung" [2] - Legionellenschutz Wird mehrere Tage kein Warmwasser entnommen und erreicht die Speichertemperatur durch die HPSU compact nicht mindestens 60 °C, wird aus hygienischer Sicht (Legionellenschutz) periodisch eine einmalige Aufheizung über 60 °C durchgeführt.

  • Seite 39: Automatischer Neustart

    Sachschäden an elektrischen Stromverbrauchern kommen. Nur bei installiertem Backup-Heater (BUH): Wenn der Parameter [4-01] auf 1 gestellt ist, kann die Heizleistung für die Raumheizung der HPSU compact bei niedrigen Außentemperaturen herabgesetzt sein. Dies kann auftreten, wenn der Backup-Heater (BUH) immer dann nicht der Raumheizung zur Verfügung steht, wenn Warmwasser geheizt werden muss (die Raumheizung erfolgt durch die Wärmepumpe).

  • Seite 40: Bivalenztemperatur Und Prioritätstemperatur Der Raumheizung

    Bivalenztemperatur im Parameter [5-01] fällt und wenn der Parameter [5-02] auf 1 eingestellt ist. Umgebungstemperatur (Außenluft) Sollwerttemperatur für Warmwasser (wie an der Hauptregelung (HPR1) eingestellt) Warmwassertemperatur (Grauer Bereich = Booster-Heater aktiv) Bild 4-4 Darstellung der Regelung bei aktivierter Bivalenztemperatur und Prioritätstemperatur der Raumheizung FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 41: Hysterese (Dt) Für Warmwasserheizung

    ) sinkt. BOH OFF Wenn die im Booster-Heater (BOH) integrierte Temperatursteuerung den Booster-Heater (BOH) ausschaltet, funk- tioniert die Regelung durch die HPSU compact nur, wenn diese Temperatursteuerung wieder den Booster-Heater (BOH) eingeschaltet hat. Folgende Einstellmöglichkeiten stehen zur Verfügung: – [7-00] Stufenlänge des Warmwassers: Temperaturunterschied über der Sollwerttemperatur des Warmwassers, bevor der Booster-Heater (BOH) ausgeschaltet wird.

  • Seite 42: Anforderung Durch

    [7-04] Zweiter Sollwert für Kühlen: bestimmt die zweite Sollwerttemperatur bei Kühlbetrieb. Dieser Sollwert sollte mit der Wärmeabgabequelle verbunden werden, welche den niedrigsten Temperatur-Sollwert bei Kühlbetrieb benötigt (siehe nach- folgendes Beispiel "ROTEX HP convector"). Anwendungsbeispiele für die Steuerung mit 2 Sollwerten, ROTEX HPSU compact mit ROTEX HP convector Anforderung durch Raumthermostat oder HPSU compact Regelung (35 °C / 18 °C)

  • Seite 43: Konfiguration Der Warmwasserbereitung

    Die Parametereinstellungen "Konfiguration der Warmwasserbereitung" bestimmen die minimalen und maximalen Aufwärmzeiten des Warmwassers und die Mindestzeit zwischen zwei Aufwärmzyklen. – Wird an die HPSU compact ein Raumthermostat angeschlossen und konfiguriert, kann die maximale Laufzeit [8-01] nur bei Anforderung in der Betriebsart Raumkühlung oder Raumheizung berücksich-...

  • Seite 44: Sollwert-Temperaturbereiche Für Raumheizung Und Raumkühlung

    [5-03] [4-02] [F-01] 35°C Bild 4-9 Zusätzliche Laufzeit bei Heizbetrieb Bild 4-10 Zusätzliche Laufzeit bei Kühlbetrieb Nur gültig für ROTEX HPSU compact mit Heiz- und Kühlfunktion Uhrzeit Wiederanlaufzeit Umgebungstemperatur (Außenluft) Maximale Laufzeit [9] - Sollwert-Temperaturbereiche für Raumheizung und Raumkühlung Mit diesen Parametereinstellungen ist es möglich, Sollwertbereiche für die Raumheiztemperatur und die Raumkühltemperatur einzustellen.

  • Seite 45: [C] - Priorität Solarer Unterstützung

    Solaranlage stattfindet. Eine Entscheidungshilfe zur Einstellung der Priorität ist im Bild 4-11 dargestellt. Folgende Einstellmöglichkeiten stehen zur Verfügung: – [C-00] Solar-Priorität: 0 =ROTEX Solaris Anlage, 1 = Wärmepumpe – [C-01] Alarm-Ausgabe-Logik: Diese Einstellung nicht ändern. Lassen Sie den Standardwert eingestellt.

  • Seite 46: Verstellwert (A) Der Ziel-Sollwerttemperatur

    Parametereinstellungen [D] - Niedertarif-Netzanschluss / Wetterabhängiger lokaler Verstellwert Dieser Parameter ermöglicht die Konfiguration der HPSU compact bei vorhandenem Niedertarif-Netzanschluss / Wetterabhängiger lokaler Verstellwert. Folgende Einstellmöglichkeiten stehen zur Verfügung: – [D-00]: Legt fest, welche Heizelemente ausgeschaltet werden, wenn das vom Energieversorgungsunternehmen (EVU) ausge- gebene Signal für Niedertarif empfangen wird.

  • Seite 47: [E] - Anzeige Von Geräteinformationen

    [F-01] Erlaubnis für Raumkühlung Bestimmt die Außentemperatur, bei deren Unterschreiten Raumkühlung ausgeschaltet wird. – [F-02] Bodenplatten-Heizung EIN-Temperatur: Bestimmt die Außentemperatur, bei deren Unterschreiten die HPSU compact die Bodenplatten-Heizung der Außeneinheit zur Verhinderung von Eisbildung aktiviert. – [F-03] Bodenplatten-Heizung Hysterese: Bestimmt den Unterschied zischen den Werten für Bodenplatten-Heizung EIN- [F-03] Temperatur und Bodenplatten-Heizung AUS-Temperatur.

  • Seite 48: Übersicht Der Werksseitigen Parametereinstellungen

    02 Status Steuerung auf Grundlage von 2 Sollwerten 0 — 1 — — 03 Steuerung auf Grundlage von 2 Sollwerten: 2. Sollwert für Heizen °C 04 Steuerung auf Grundlage von 2 Sollwerten: 2. Sollwert für Kühlen °C FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 49 04 Funktionalität des Anschlusses X14A — — — — Wert ist vom jeweiligen Modell abhängig. HPSU compact 6-8 kW Wert ist vom angeschlossenen Außengerät abhängig. HPSU compact 11-16 k Tab. 4-4 Übersicht Parametereinstellungen FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 50: Zusatzregelung (Hpra1)

    Wenn Parameter auf 1 oder 2 gestellt ist, dann erfolgt nur eine Heizungs- unterstützung wenn T > HZU T Limit. Temperaturgrenze, bis wohin der Warmwasserspeicher durch HZU T Limit HZU entladen werden darf. Speichertemperaturfühler (T 80 °C 50 °C DHW2 muss installiert werden. FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 51 Obergrenze des Durchflusses bei niedrigen Temperaturen am Sensor T 12 l/min 25 l/min 0,5 l/min 15 l/min Der Parameter ist abhängig von dem eingestellten Wert im Parameter [INDOOR Minimaler benötigter Volumenstrom der Anlage 100 l/min (Rechenwert, nicht einstellbar) FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 52 Sollwertvorgabe G-plus bei BUH-Anforderung mit Stufe 2 75 °C BUH2 HPSU compact 6-8 kW Zugriffsrechte: Tab. 4-5 Parameterübersicht HPSU compact 11-16 k N: Nicht sichtbar, nicht einstellbar S: Sichtbar aber nicht einstellbar E: Sichtbar und einstellbar FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 53: Parameter Anzeigen Und Einstellen (Heizungsfachmann)

    Um Parameter, welche nur für den Heizungsfachmann sichtbar bzw. einstellbar sind, anzuzeigen oder zu editieren, muss an der Zusatzregelung (HPRA1) vor Anwahl des entsprechenden Menüpunkts das entsprechende Passwort eingegeben werden. Bild 4-14 Beispiel: Einstellung eines Parameters an der Zusatzregelung mit Fachmann-Passwort FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 54: Hydraulische Systemeinbindung

    Anlagenschemata sind beispielhaft und ersetzen keinesfalls die sorgfältige Anlagenplanung. Weitere Sche- mata entnehmen sie bitte der ROTEX Homepage. HEM1 AMK1 3UV1 RRLQ 3UVB RPS3 HPSU Compact Bild 5-1 HPSU compact mit Solaris (Drainback) Einbindung FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 55 SCS 538/0/0 Bild 5-2 HPSU compact mit Zusatzspeicher und Solaris (Drainback) Einbindung HEM1 AMK1 3UV1 RRLQ 3UVB RPS3 HPSU Compact SAA1 Bild 5-3 HPSU compact, parallel bivalent mit A1-Kessel und Solaris (Drainback) Einbindung FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 56 HEM1 AMK1 3UV1 RRLQ 3UVB ≤ 85°C RPS3 max: 8kW RPWT1 HPSU Compact Bild 5-4 HPSU compact mit Holzkessel <8kW und Solaris (Drainback) Einbindung HEM1 AMK1 3UV1 RRLQ 3UVB 85°C max: 8kW RPWT1 HPSU Compact Bild 5-5 HPSU compact mit Holzkessel <8kW ohne Solaris Einbindung...
  • Seite 57 Solaris V26P 16 20 10 Solaris H26P 16 20 11 Sicherheits-Überdruckventil Abgastemperaturfühler Zubehör 15 70 52 Außentemperaturfühler Im Lieferumfang RRLQ enthalten. Speichertemperaturfühler Im Lieferumfang HPSU compact enthalten. Heizungs-Vorlauftemperaturfühler Im Lieferumfang HPSU compact enthalten. Heizungs-Rücklauftemperaturfühler FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 58 Im Lieferumfang RPS3 enthalten. Solaris-Speichertemperaturfühler Solaris-Vorlauftemperaturfühler Im Lieferumfang FLS enthalten. Thermostatisches 3-Wegeventil zur Rücklauftemperaturanhebung Ventilator (Verdampfer) Im Lieferumfang RRLQ enthalten. Verbrühschutz VTA 32 Zubehör 15 60 15 Externer Wärmeerzeuger Tab. 5-1 Kurzbezeichnungen in Hydraulikplänen FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 59: Technische Daten

    Mittlere spezifische Wärmeleistung 2900 2900 Wasserinhalt Wärmetauscher Liter 12,6 20,7 Speicherlade-Wärme- tauscher (Edelstahl Wärmetauscherfläche 1.4404) Mittlere spezifische Wärmeleistung 1200 2090 Wasserinhalt Wärmetauscher Liter Solare Heizungsun- terstützung (Edel- Wärmetauscherfläche stahl 1.4404) Mittlere spezifische Wärmeleistung FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 60 -20 bis 25 -25 bis 35 turbereich für Kühlen Raumheiz-, Raum- °C 10 bis 43 10 bis 46 (min/max) Betriebsbereich kühlfunktion Warmwasser- Heizen (min/max) °C 15 bis 50 15 bis 55 heizung Schallleistung Schallpegel Schalldruck FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 61: Kennlinien

    60,0 70,0 80,0 90,0 100,0 Sensor-Ausgangsspannung in V (0,50 - 3,5 V) 0,50 0,80 1,10 1,40 1,70 2,00 2,30 2,60 2,90 3,20 3,50 Tab. 6-2 Fühlertabelle HPSU compact Anzugsdrehmoment beachten (siehe Abschnitt 6.3) FA ROTEX HPSU compact 2 - 11/2011...
  • Seite 62 Widerstandskennlinien der NTC-Temperaturfühler HPSU compact Spannungsausgang Temperatur Temperatur Spannungsausgang Durchfluss Rücklauftemperatursensor Masse (0 V) Sensor-Ausgangsspannung Versorgungsspannung (+5 V) Durchflusssensor Durchfluss XS3 Steckeranschluss (V1+t ) an XR1P Bild 6-2 Temperatur- und Durchflusskennlinien des Durchflusssensors (FLS100) HPSU compact FA ROTEX HPSU compact 2 - 11/2011...

  • Seite 63: Pumpenkennlinien

    6.2.2 Pumpenkennlinien PR Restförderhöhe Umwälzpumpe (in mbar) Durchfluss Heizungsnetz (in l/h) Bild 6-3 Restförderhöhe der Umwälzpumpe HPSU compact 6-8 kW mit Heizungsunterstützungswärmetauscher PR Restförderhöhe Umwälzpumpe (in mbar) Durchfluss Heizungsnetz (in l/h) Bild 6-4 Restförderhöhe der Umwälzpumpe HPSU compact 11-16 kW mit Heizungsunterstützungswärmetauscher...

  • Seite 64: Stichwortverzeichnis
