Umschalteinheit

Die Umschalteinheit besteht aus den nachfolgend aufgeführten Komponenten und ist im jeweiligen "E-PAC" der ROTEX
HeatPumpSolarUnit serienmäßig enthalten.

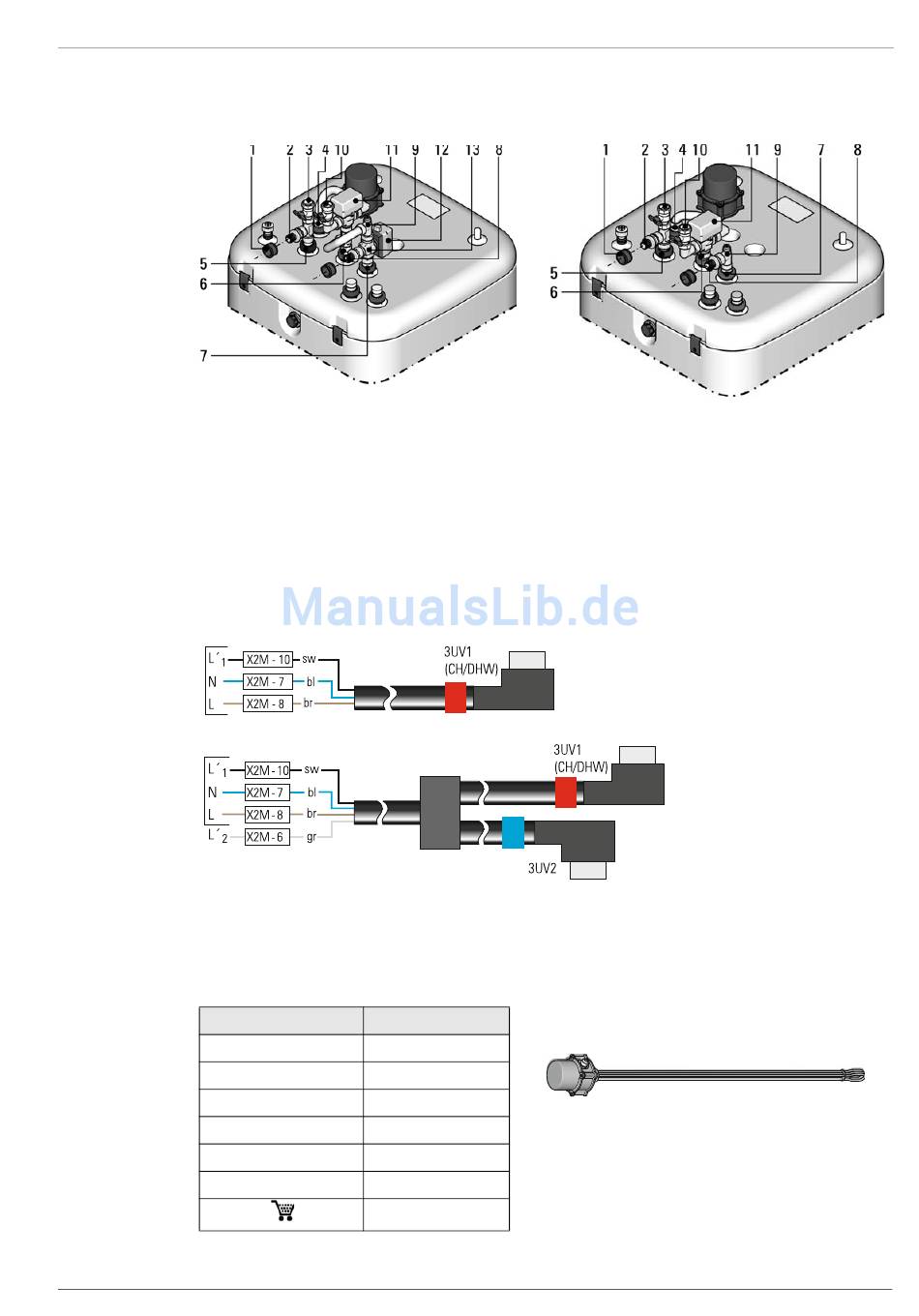

Bild 2-6
1 Schiebehülse
2 Rücklauf HPSU (1" AG)
3 Rücklauf Heiznetz (1" AG)
4 Speicherladung Vorlauf
(„Umwälzpumpe, Anschluss 29") (1" AG)
5 Speicherladung Rücklauf
(„Umwälzpumpe, Anschluss 27") (1" AG)
6 Heizungsunterstützung Rücklauf (1" AG)*
(Verbinden mit Rücklauf Heizung!)
Booster-Heater (EHS)
Zusätzlich, zur Beheizungsmöglichkeit über den Edelstahl-Wellrohrwärmetauscher durch unterschiedliche Wärmequellen und
Energieträger, wird der ROTEX HybridCube mit einem Booster-Heater (EHS) beladen.
Der Booster-Heater (EHS) ist im jeweiligen "E-PAC" der ROTEX HeatPumpSolarUnit serienmäßig enthalten.
Betriebsspannung
Heizleistung
Temperaturbereich
Heizstablänge
Einschraubgewinde
Geeignet für
FA ROTEX HeatPumpSolarUnit - Teil 1 - 10/2009
Umschalteinheit für HPSU..X Anlagen (Heiz- und
Kühlfunktion)
Typ EHS/500/7
230 V / 50 Hz
3 kW
1)
35-65 °C
0,9 m
R 1½"
alle HybridCube
16 51 37
2 x Produktbeschreibung
Bild 2-7 Umschalteinheit für HPSU..H Anlagen (nur Heizfunktion)
7 Heizungsunterstützung Vorlauf (1" AG)*
(Verbinden mit Rücklauf Wärmeerzeuger!)
8 Vorlauf HPSU (1" AG)
9 Winkel mit Handentlüfter
10 Vorlauf Heiznetz (1" AG)
11 3-Wege-Umschaltventil 3UV1
12 3-Wege-Umschaltventil 3UV2
13 Ventilkörper
Bild 2-8
Bild 2-9
1)
Der Sicherheitstemperaturbegrenzer (STB) ist im Booster-Heater
(EHS) integriert.
Tab. 2-2 Booster-Heater - Übersicht und technische Daten
Anschlusskabel E-PAC H
(Anlagen mit nur
Heizfunktion)
Anschlusskabel E-PAC X
(Anlagen mit Heiz- und
Kühlfunktion)
17
