3 HARDWARE
a) BESCHREIBUNG
Es sind drei RS422-Gerät-Gerätt-Kommunikationsmodule verfügbar: einkanaliges RS422 (Modul 7T), zweikanaliges
RS422 (Modul 7W) und zweikanaliges RS422 mit Dual-Uhr (Modul 7V) verfügbar. Die Module können für Geschwindigkei-
ten von 64 oder 128 kbit/s konfiguriert werden. Für externe Verbindungen wird ein abgeschirmtes Twisted-Pair-Kabel vom
Typ AWG 24 empfohlen. Diese Module sind durch optisch isolierte Überspannungseinrichtungen geschützt.
Die zweikanalige RS422-Schnittstelle mit zwei Uhrenbausteinen (Modul 7V) ist für zwei unabhängige Kanalmodule
mit zwei unabhängigen Uhren gedacht. Es ist für Situationen vorgesehen, in denen eine einzige Uhr für beide
Kanäle nicht akzeptabel ist.
Die Abschirmungs-Pins (6a und 7b) sind intern mit dem Erdungs-Pin (8a) verbunden. Die sachgerechte Abschirmungster-
minierung ist wie folgt:
•
Standort 1: Abschirmung an Pin 6a oder 7b oder beiden terminieren.
•
Standort 2: Abschirmung an Pin 2b der COM-Schnittstelle terminieren.
Die Terminierungsimpedanz der Uhr muss mit der Impedanz der Leitung übereinstimmen.

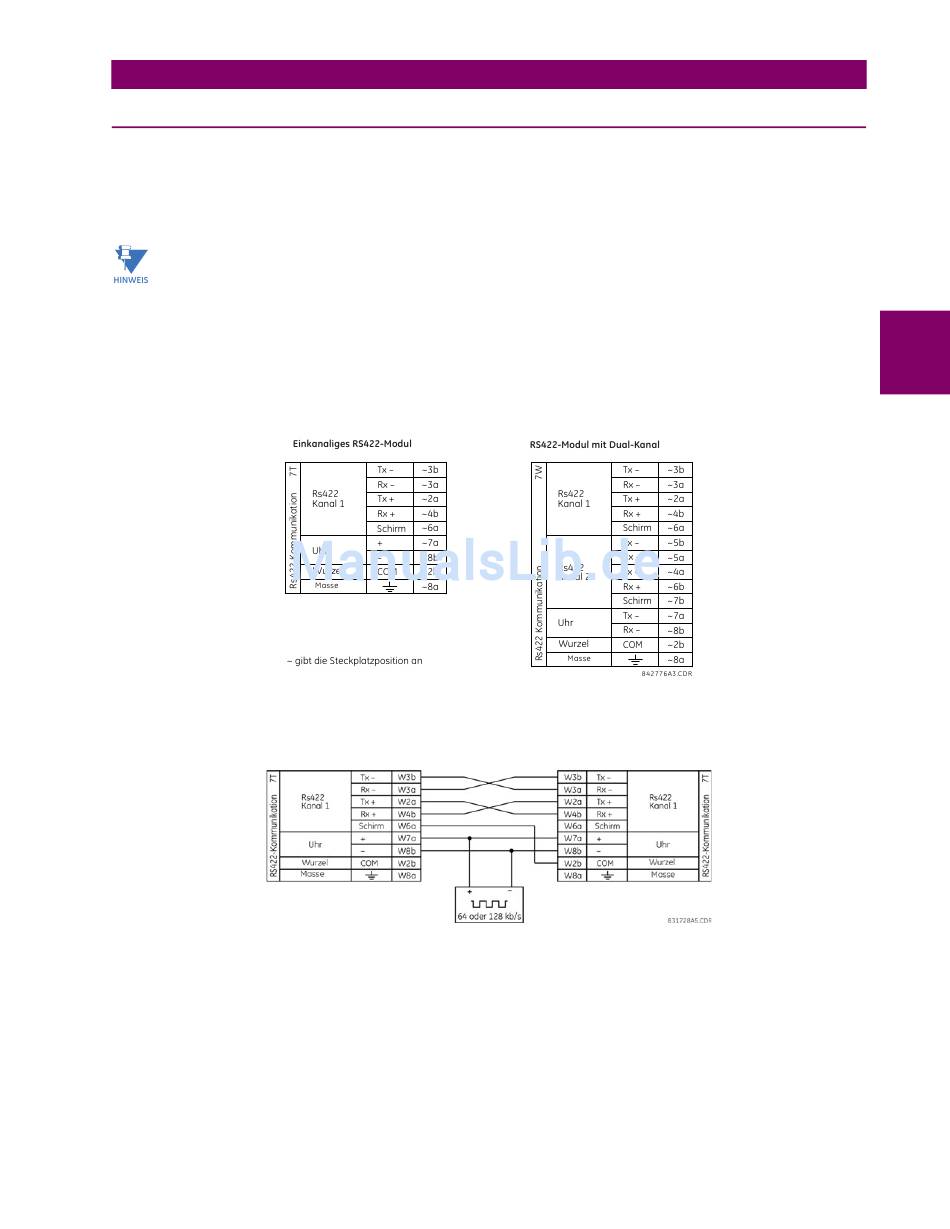

Abbildung 3–31: RS422-SCHNITTSTELLENVERBINDUNGEN
Die nachfolgende Abbildung zeigt die typische Pin-Verbindung zwischen zwei einkanaligen RS422-Schnittstellen, die
in Steckplatz W installiert sind. Für die Verbindung mit einem Multiplexer müssen alle Pin-Verbindungen verdrahtet sein.
Abbildung 3–32: TYPISCHE PIN-VERBINDUNG ZWISCHEN ZWEI RS422-SCHNITTSTELLEN
b) ZWEIKANALANWENDUNG ÜBER MULTIPLEXER
Die RS422-Schnittstelle eignet sich für ein- oder zweikanalige Anwendungen über SONET/SDH oder Multiplexing-
Systemen. Bei einkanaligen Anwendungen stellt die RS422-Schnittstelle die Verbindung zu Systemen höherer Ordnung
auf typische Art her mit Verbindungen für Senden (Tx), Empfangen (Rx) und Send-Timing (ST). Dagegen müssen in zwei-
kanaligen Anwendungen bestimmte Kriterien erfüllt sein, weil es nur einen Uhrzeiteingang für die beiden RS422-Kanäle
gibt. Das System funktioniert nur korrekt, wenn die folgenden Verbindungen überwacht werden und Ihr Datenmodul eine
Terminal-Zeitsynchronisierungsfunktion besitzt. Die Terminal-Zeitsynchronisierung ist eine gängige Funktion für die meis-
ten synchronen Dateneinheiten und ermöglicht dem Modul die Annahme von Zeitdaten von einer externen Quelle. Mit der
