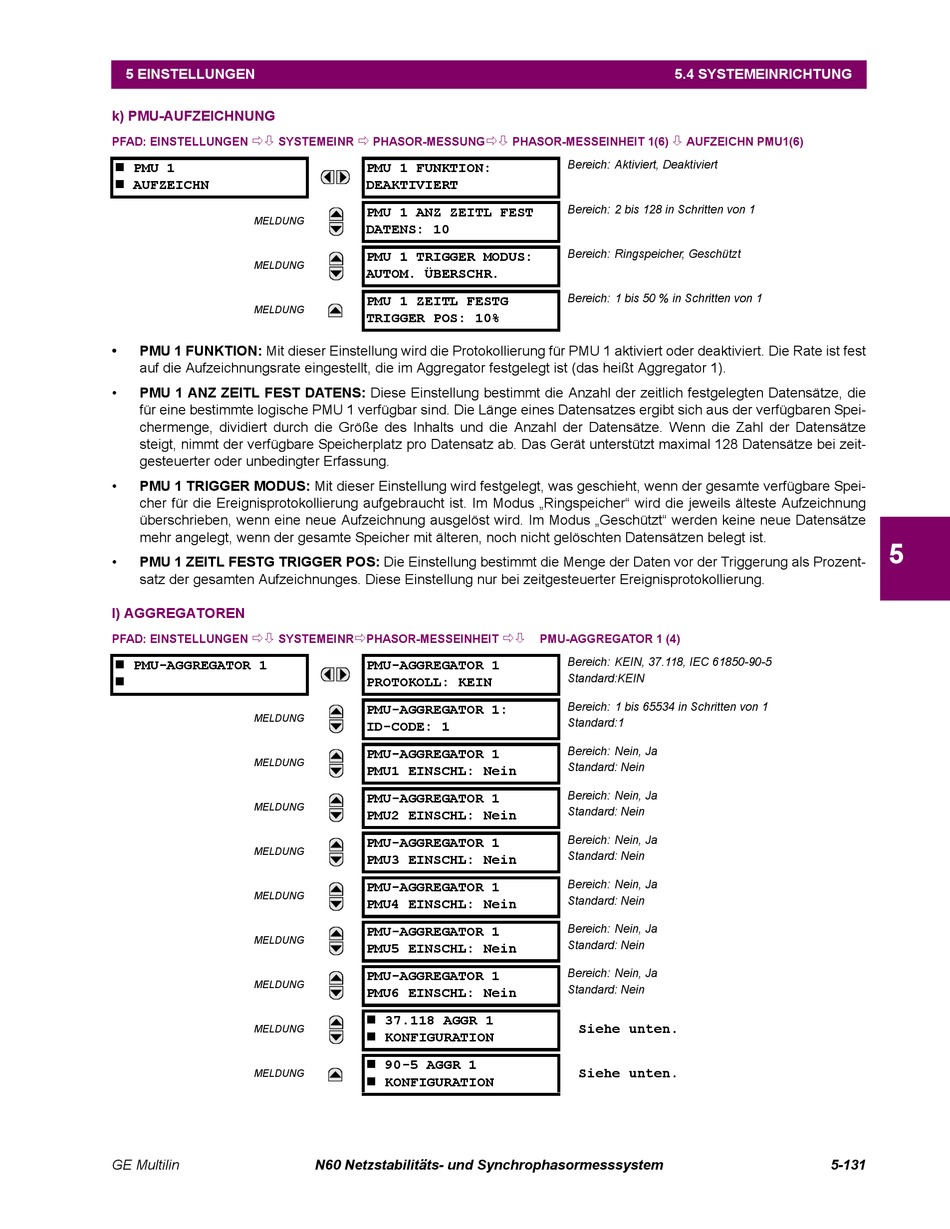

5 EINSTELLUNGEN
k) PMU-AUFZEICHNUNG
PFAD: EINSTELLUNGEN
SYSTEMEINR
PMU 1
AUFZEICHN
MELDUNG
MELDUNG
MELDUNG
•
PMU 1 FUNKTION: Mit dieser Einstellung wird die Protokollierung für PMU 1 aktiviert oder deaktiviert. Die Rate ist fest
auf die Aufzeichnungsrate eingestellt, die im Aggregator festgelegt ist (das heißt Aggregator 1).
•
PMU 1 ANZ ZEITL FEST DATENS: Diese Einstellung bestimmt die Anzahl der zeitlich festgelegten Datensätze, die
für eine bestimmte logische PMU 1 verfügbar sind. Die Länge eines Datensatzes ergibt sich aus der verfügbaren Spei-
chermenge, dividiert durch die Größe des Inhalts und die Anzahl der Datensätze. Wenn die Zahl der Datensätze
steigt, nimmt der verfügbare Speicherplatz pro Datensatz ab. Das Gerät unterstützt maximal 128 Datensätze bei zeit-
gesteuerter oder unbedingter Erfassung.
•
PMU 1 TRIGGER MODUS: Mit dieser Einstellung wird festgelegt, was geschieht, wenn der gesamte verfügbare Spei-
cher für die Ereignisprotokollierung aufgebraucht ist. Im Modus „Ringspeicher" wird die jeweils älteste Aufzeichnung
überschrieben, wenn eine neue Aufzeichnung ausgelöst wird. Im Modus „Geschützt" werden keine neue Datensätze
mehr angelegt, wenn der gesamte Speicher mit älteren, noch nicht gelöschten Datensätzen belegt ist.
•
PMU 1 ZEITL FESTG TRIGGER POS: Die Einstellung bestimmt die Menge der Daten vor der Triggerung als Prozent-
satz der gesamten Aufzeichnunges. Diese Einstellung nur bei zeitgesteuerter Ereignisprotokollierung.
l) AGGREGATOREN
PFAD: EINSTELLUNGEN
SYSTEMEINR
PMU-AGGREGATOR 1
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
GE Multilin
PHASOR-MESSUNG
PMU 1 FUNKTION:
DEAKTIVIERT
PMU 1 ANZ ZEITL FEST
DATENS: 10
PMU 1 TRIGGER MODUS:
AUTOM. ÜBERSCHR.
PMU 1 ZEITL FESTG
TRIGGER POS: 10%
PHASOR-MESSEINHEIT
PMU-AGGREGATOR 1
PROTOKOLL: KEIN
PMU-AGGREGATOR 1:
ID-CODE: 1
PMU-AGGREGATOR 1
PMU1 EINSCHL: Nein
PMU-AGGREGATOR 1
PMU2 EINSCHL: Nein
PMU-AGGREGATOR 1
PMU3 EINSCHL: Nein
PMU-AGGREGATOR 1
PMU4 EINSCHL: Nein
PMU-AGGREGATOR 1
PMU5 EINSCHL: Nein
PMU-AGGREGATOR 1
PMU6 EINSCHL: Nein
37.118 AGGR 1
KONFIGURATION
90-5 AGGR 1
KONFIGURATION
N60 Netzstabilitäts- und Synchrophasormesssystem
5.4 SYSTEMEINRICHTUNG
PHASOR-MESSEINHEIT 1(6)
Bereich: Aktiviert, Deaktiviert
Bereich: 2 bis 128 in Schritten von 1
Bereich: Ringspeicher, Geschützt
Bereich: 1 bis 50 % in Schritten von 1
PMU-AGGREGATOR 1 (4)
Bereich: KEIN, 37.118, IEC 61850-90-5
Standard:KEIN
Bereich: 1 bis 65534 in Schritten von 1
Standard:1
Bereich: Nein, Ja
Standard: Nein
Bereich: Nein, Ja
Standard: Nein
Bereich: Nein, Ja
Standard: Nein
Bereich: Nein, Ja
Standard: Nein
Bereich: Nein, Ja
Standard: Nein
Bereich: Nein, Ja
Standard: Nein
Siehe unten.
Siehe unten.
AUFZEICHN PMU1(6)
5-131
