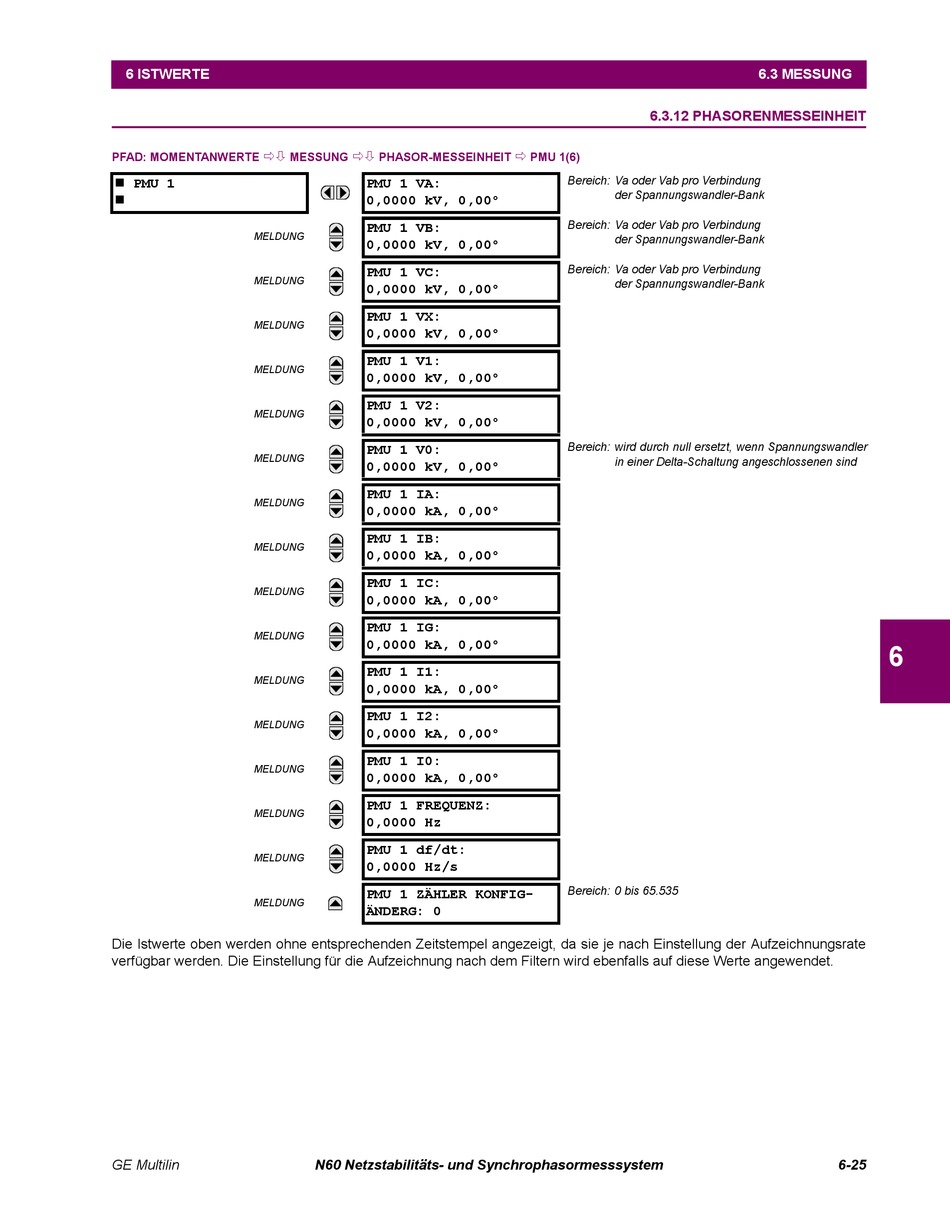

6 ISTWERTE
PFAD: MOMENTANWERTE
MESSUNG
PMU 1
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Die Istwerte oben werden ohne entsprechenden Zeitstempel angezeigt, da sie je nach Einstellung der Aufzeichnungsrate
verfügbar werden. Die Einstellung für die Aufzeichnung nach dem Filtern wird ebenfalls auf diese Werte angewendet.
GE Multilin
PHASOR-MESSEINHEIT
PMU 1 VA:
0,0000 kV, 0,00°
PMU 1 VB:
0,0000 kV, 0,00°
PMU 1 VC:
0,0000 kV, 0,00°
PMU 1 VX:
0,0000 kV, 0,00°
PMU 1 V1:
0,0000 kV, 0,00°
PMU 1 V2:
0,0000 kV, 0,00°
PMU 1 V0:
0,0000 kV, 0,00°
PMU 1 IA:
0,0000 kA, 0,00°
PMU 1 IB:
0,0000 kA, 0,00°
PMU 1 IC:
0,0000 kA, 0,00°
PMU 1 IG:
0,0000 kA, 0,00°
PMU 1 I1:
0,0000 kA, 0,00°
PMU 1 I2:
0,0000 kA, 0,00°
PMU 1 I0:
0,0000 kA, 0,00°
PMU 1 FREQUENZ:
0,0000 Hz
PMU 1 df/dt:
0,0000 Hz/s
PMU 1 ZÄHLER KONFIG-
ÄNDERG: 0
N60 Netzstabilitäts- und Synchrophasormesssystem
6.3.12 PHASORENMESSEINHEIT
PMU 1(6)
Bereich: Va oder Vab pro Verbindung
der Spannungswandler-Bank
Bereich: Va oder Vab pro Verbindung
der Spannungswandler-Bank
Bereich: Va oder Vab pro Verbindung
der Spannungswandler-Bank
Bereich: wird durch null ersetzt, wenn Spannungswandler
in einer Delta-Schaltung angeschlossenen sind
Bereich: 0 bis 65.535
6.3 MESSUNG
6
6-25
