5 EINSTELLUNGEN

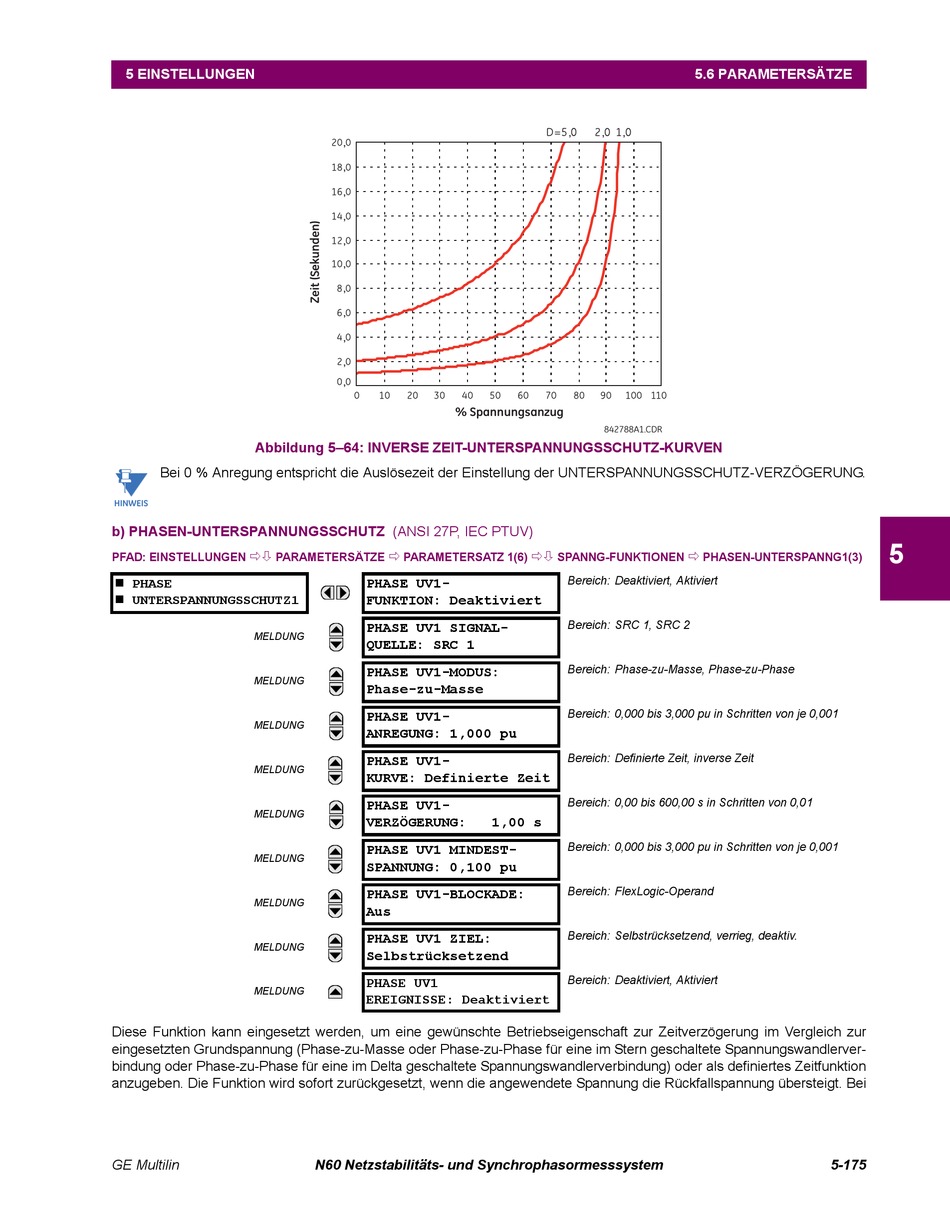

Abbildung 5–64: INVERSE ZEIT-UNTERSPANNUNGSSCHUTZ-KURVEN
Bei 0 % Anregung entspricht die Auslösezeit der Einstellung der UNTERSPANNUNGSSCHUTZ-VERZÖGERUNG.
b) PHASEN-UNTERSPANNUNGSSCHUTZ (ANSI 27P, IEC PTUV)
PFAD: EINSTELLUNGEN
PARAMETERSÄTZE
PHASE
UNTERSPANNUNGSSCHUTZ1
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Diese Funktion kann eingesetzt werden, um eine gewünschte Betriebseigenschaft zur Zeitverzögerung im Vergleich zur
eingesetzten Grundspannung (Phase-zu-Masse oder Phase-zu-Phase für eine im Stern geschaltete Spannungswandlerver-
bindung oder Phase-zu-Phase für eine im Delta geschaltete Spannungswandlerverbindung) oder als definiertes Zeitfunktion
anzugeben. Die Funktion wird sofort zurückgesetzt, wenn die angewendete Spannung die Rückfallspannung übersteigt. Bei
GE Multilin
PARAMETERSATZ 1(6)
PHASE UV1-
FUNKTION: Deaktiviert
PHASE UV1 SIGNAL-
QUELLE: SRC 1
PHASE UV1-MODUS:
Phase-zu-Masse
PHASE UV1-
ANREGUNG: 1,000 pu
PHASE UV1-
KURVE: Definierte Zeit
PHASE UV1-
VERZÖGERUNG:
1,00 s
PHASE UV1 MINDEST-
SPANNUNG: 0,100 pu
PHASE UV1-BLOCKADE:
Aus
PHASE UV1 ZIEL:
Selbstrücksetzend
PHASE UV1
EREIGNISSE: Deaktiviert
N60 Netzstabilitäts- und Synchrophasormesssystem
5.6 PARAMETERSÄTZE
SPANNG-FUNKTIONEN
PHASEN-UNTERSPANNG1(3)
Bereich: Deaktiviert, Aktiviert
Bereich: SRC 1, SRC 2
Bereich: Phase-zu-Masse, Phase-zu-Phase
Bereich: 0,000 bis 3,000 pu in Schritten von je 0,001
Bereich: Definierte Zeit, inverse Zeit
Bereich: 0,00 bis 600,00 s in Schritten von 0,01
Bereich: 0,000 bis 3,000 pu in Schritten von je 0,001
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, verrieg, deaktiv.
Bereich: Deaktiviert, Aktiviert
