5 EINSTELLUNGEN
In diesem Beispiel wird UR-1 zur Verwendung von vier aus den 32 Analogkanälen konfiguriert. Diese vier Werte werden aus
zwei Quellen ausgewählt. UR-2 wird zum Empfang von zwei der vier gesendeten Analogwerten konfiguriert, und UR-3 ist
zum Empfang von drei Werten eingerichtet. Beachten Sie, dass

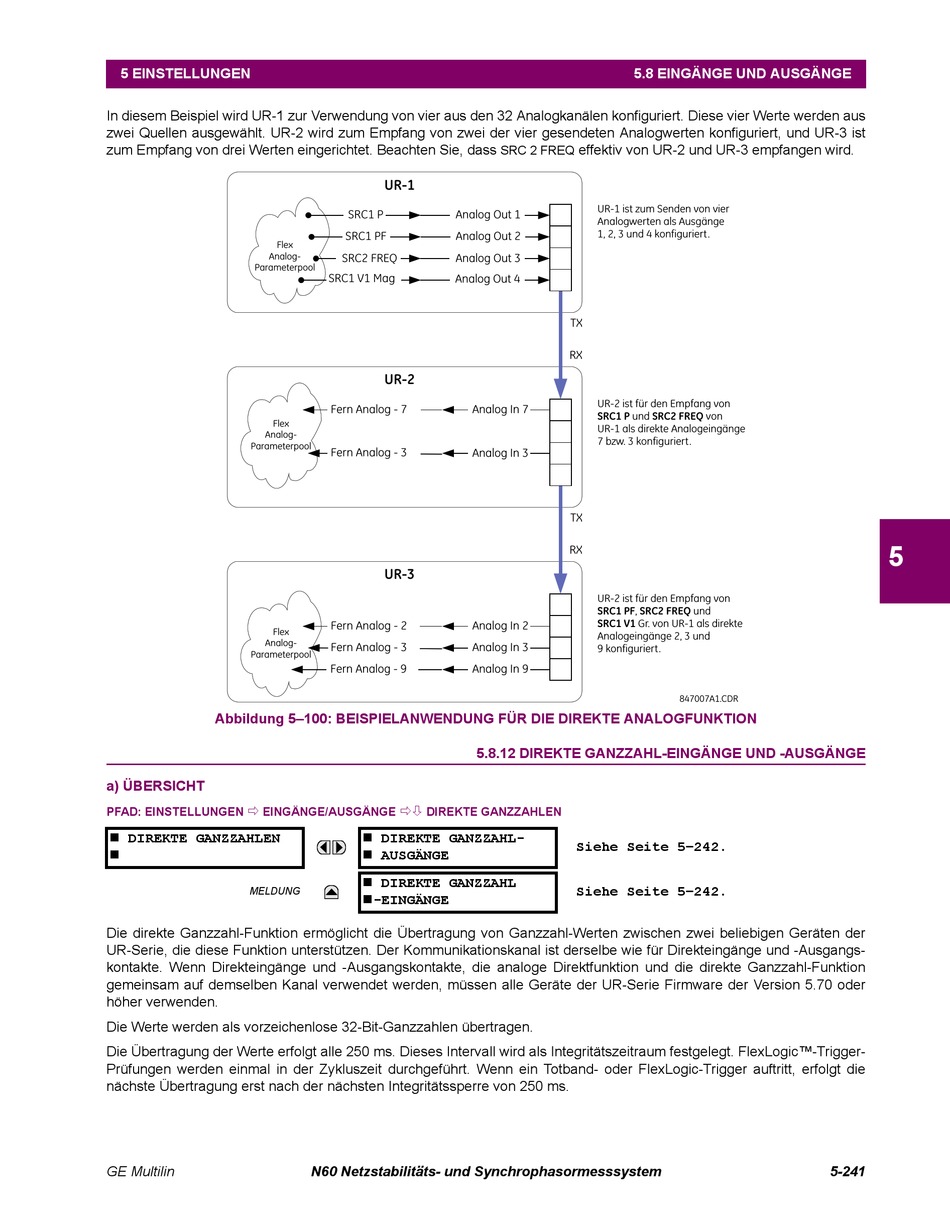

Abbildung 5–100: BEISPIELANWENDUNG FÜR DIE DIREKTE ANALOGFUNKTION
a) ÜBERSICHT
PFAD: EINSTELLUNGEN
EINGÄNGE/AUSGÄNGE
DIREKTE GANZZAHLEN
MELDUNG
Die direkte Ganzzahl-Funktion ermöglicht die Übertragung von Ganzzahl-Werten zwischen zwei beliebigen Geräten der
UR-Serie, die diese Funktion unterstützen. Der Kommunikationskanal ist derselbe wie für Direkteingänge und -Ausgangs-
kontakte. Wenn Direkteingänge und -Ausgangskontakte, die analoge Direktfunktion und die direkte Ganzzahl-Funktion
gemeinsam auf demselben Kanal verwendet werden, müssen alle Geräte der UR-Serie Firmware der Version 5.70 oder
höher verwenden.
Die Werte werden als vorzeichenlose 32-Bit-Ganzzahlen übertragen.
Die Übertragung der Werte erfolgt alle 250 ms. Dieses Intervall wird als Integritätszeitraum festgelegt. FlexLogic™-Trigger-
Prüfungen werden einmal in der Zykluszeit durchgeführt. Wenn ein Totband- oder FlexLogic-Trigger auftritt, erfolgt die
nächste Übertragung erst nach der nächsten Integritätssperre von 250 ms.
GE Multilin
5.8.12 DIREKTE GANZZAHL-EINGÄNGE UND -AUSGÄNGE
DIREKTE GANZZAHLEN
DIREKTE GANZZAHL-
AUSGÄNGE
DIREKTE GANZZAHL
-EINGÄNGE
N60 Netzstabilitäts- und Synchrophasormesssystem
5.8 EINGÄNGE UND AUSGÄNGE
effektiv von UR-2 und UR-3 empfangen wird.
SRC 2 FREQ
Siehe Seite 5–242.
Siehe Seite 5–242.
5
5-241
