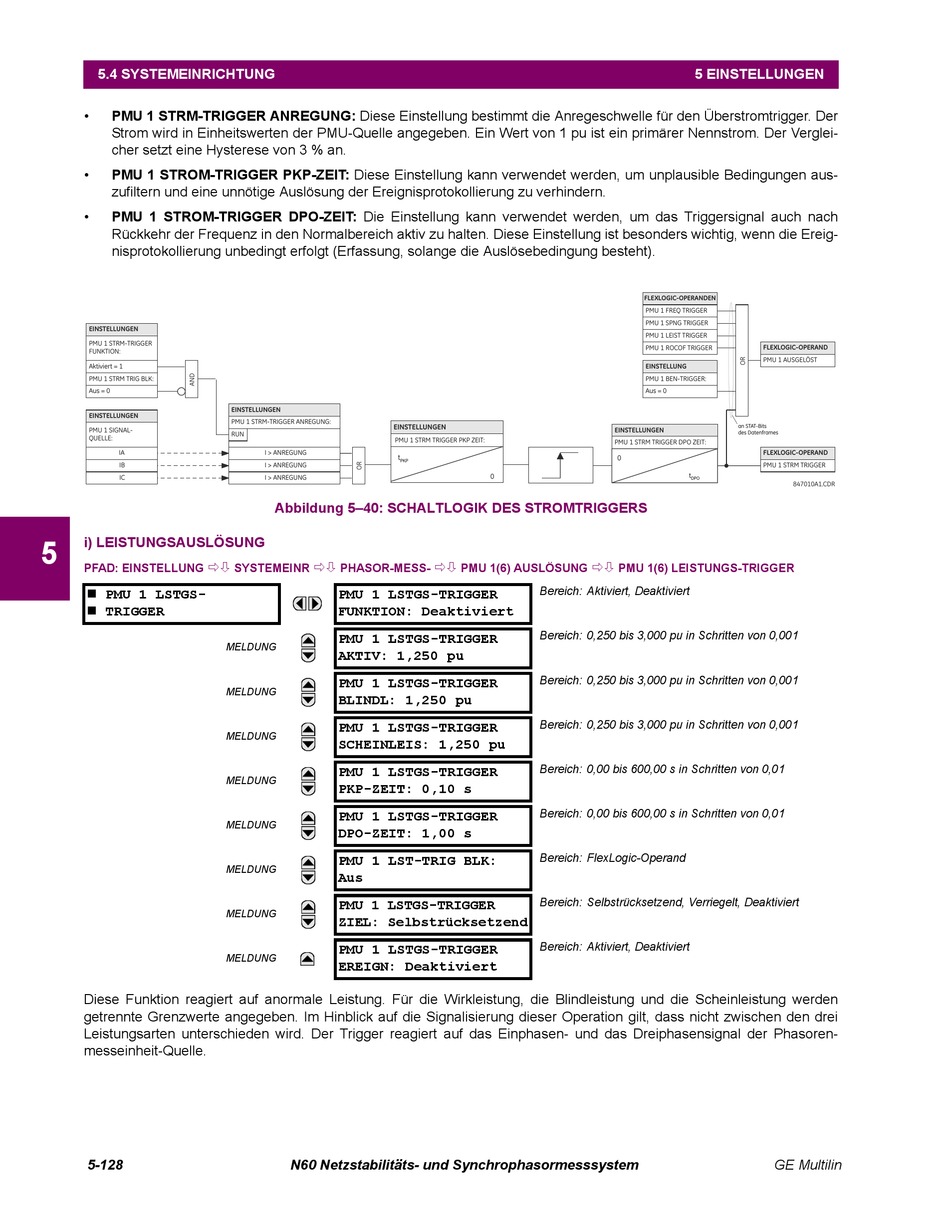

5.4 SYSTEMEINRICHTUNG
•
PMU 1 STRM-TRIGGER ANREGUNG: Diese Einstellung bestimmt die Anregeschwelle für den Überstromtrigger. Der
Strom wird in Einheitswerten der PMU-Quelle angegeben. Ein Wert von 1 pu ist ein primärer Nennstrom. Der Verglei-
cher setzt eine Hysterese von 3 % an.
•
PMU 1 STROM-TRIGGER PKP-ZEIT: Diese Einstellung kann verwendet werden, um unplausible Bedingungen aus-
zufiltern und eine unnötige Auslösung der Ereignisprotokollierung zu verhindern.
•
PMU 1 STROM-TRIGGER DPO-ZEIT: Die Einstellung kann verwendet werden, um das Triggersignal auch nach
Rückkehr der Frequenz in den Normalbereich aktiv zu halten. Diese Einstellung ist besonders wichtig, wenn die Ereig-
nisprotokollierung unbedingt erfolgt (Erfassung, solange die Auslösebedingung besteht).
EINSTELLUNGEN
PMU 1 STRM-TRIGGER
FUNKTION:
Aktiviert = 1
PMU 1 STRM TRIG BLK:
Aus = 0
EINSTELLUNGEN
PMU 1 SIGNAL-
QUELLE:
IA
IB
IC
i) LEISTUNGSAUSLÖSUNG
5
PFAD: EINSTELLUNG
PMU 1 LSTGS-
TRIGGER
Diese Funktion reagiert auf anormale Leistung. Für die Wirkleistung, die Blindleistung und die Scheinleistung werden
getrennte Grenzwerte angegeben. Im Hinblick auf die Signalisierung dieser Operation gilt, dass nicht zwischen den drei
Leistungsarten unterschieden wird. Der Trigger reagiert auf das Einphasen- und das Dreiphasensignal der Phasoren-
messeinheit-Quelle.
5-128
EINSTELLUNGEN
PMU 1 STRM-TRIGGER ANREGUNG:
EINSTELLUNGEN
RUN
PMU 1 STRM TRIGGER PKP ZEIT:
I > ANREGUNG
t
PKP
I > ANREGUNG
I > ANREGUNG
Abbildung 5–40: SCHALTLOGIK DES STROMTRIGGERS
SYSTEMEINR
PHASOR-MESS-
PMU 1 LSTGS-TRIGGER
FUNKTION: Deaktiviert
PMU 1 LSTGS-TRIGGER
MELDUNG
AKTIV: 1,250 pu
PMU 1 LSTGS-TRIGGER
MELDUNG
BLINDL: 1,250 pu
PMU 1 LSTGS-TRIGGER
MELDUNG
SCHEINLEIS: 1,250 pu
PMU 1 LSTGS-TRIGGER
MELDUNG
PKP-ZEIT: 0,10 s
PMU 1 LSTGS-TRIGGER
MELDUNG
DPO-ZEIT: 1,00 s
PMU 1 LST-TRIG BLK:
MELDUNG
Aus
PMU 1 LSTGS-TRIGGER
MELDUNG
ZIEL: Selbstrücksetzend
PMU 1 LSTGS-TRIGGER
MELDUNG
EREIGN: Deaktiviert
N60 Netzstabilitäts- und Synchrophasormesssystem
0
PMU 1(6) AUSLÖSUNG
Bereich: Aktiviert, Deaktiviert
Bereich: 0,250 bis 3,000 pu in Schritten von 0,001
Bereich: 0,250 bis 3,000 pu in Schritten von 0,001
Bereich: 0,250 bis 3,000 pu in Schritten von 0,001
Bereich: 0,00 bis 600,00 s in Schritten von 0,01
Bereich: 0,00 bis 600,00 s in Schritten von 0,01
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, Verriegelt, Deaktiviert
Bereich: Aktiviert, Deaktiviert
5 EINSTELLUNGEN
FLEXLOGIC-OPERANDEN
PMU 1 FREQ TRIGGER
PMU 1 SPNG TRIGGER
PMU 1 LEIST TRIGGER
PMU 1 ROCOF TRIGGER
FLEXLOGIC-OPERAND
PMU 1 AUSGELÖST
EINSTELLUNG
PMU 1 BEN-TRIGGER:
Aus = 0
an STAT-Bits
EINSTELLUNGEN
des Datenframes
PMU 1 STRM TRIGGER DPO ZEIT:
FLEXLOGIC-OPERAND
0
PMU 1 STRM TRIGGER
t
DPO
847010A1.CDR
PMU 1(6) LEISTUNGS-TRIGGER
