5.7 STEUERFUNKTIONEN

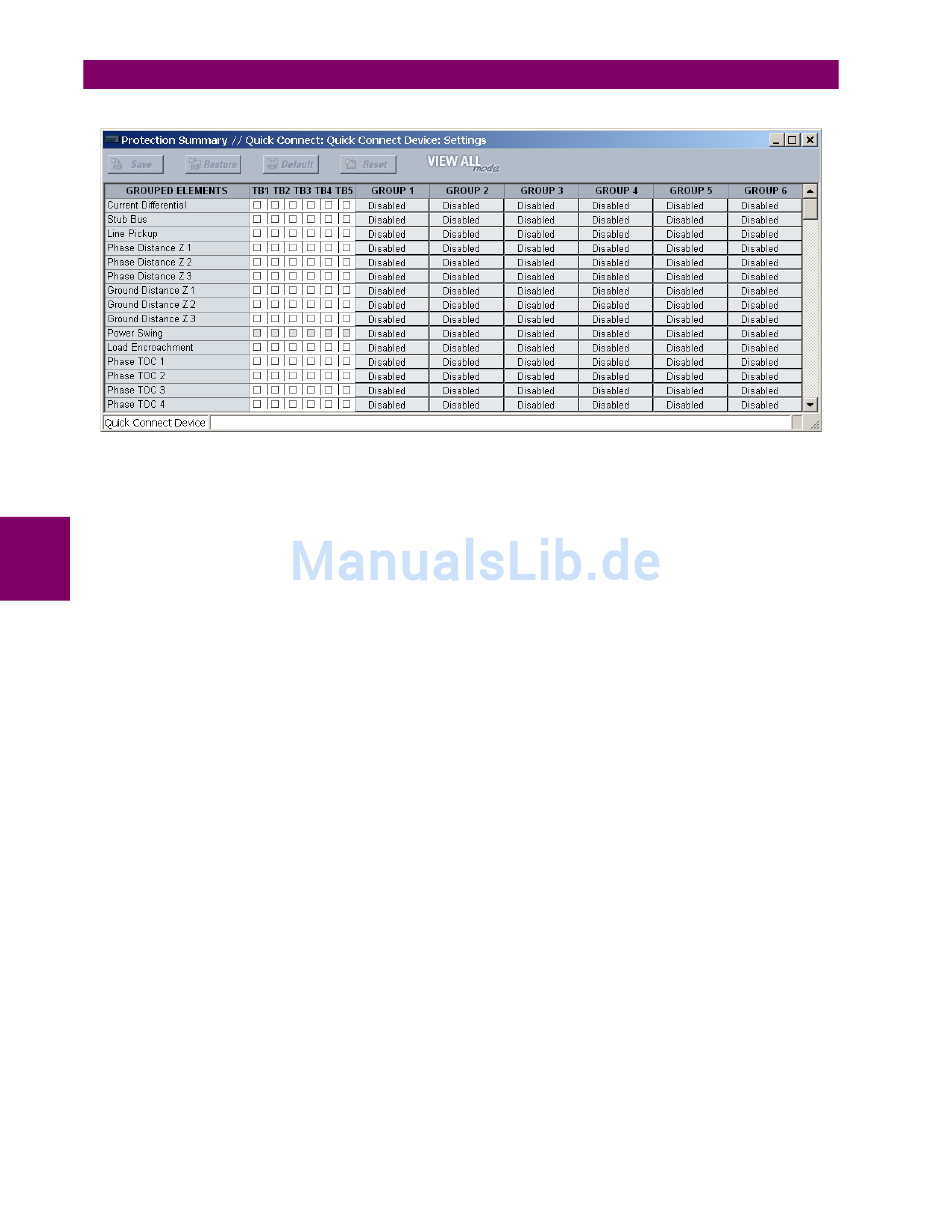

Abbildung 5–71: AUSLÖSEMATRIXFELDER IN DER SCHUTZÜBERSICHT
Es stehen die folgenden Einstellungen zur Verfügung.
•
AUSLÖSEMATRIX 1 BLOCKADE: Der Auslösematrixausgang wird blockiert, wenn ein dieser Einstellung zugeordne-
ter Operand zugewiesen wird.
•
AUSLÖSEMATRIX 1 AUSLÖSEVERZÖGERUNG: Diese Einstellung legt eine Zeitverzögerung fest, um je nach dem
5
wie der Ausgang verwendet wird, einen Ausgang zu erstellen.
•
AUSLÖSEMATRIX 1 RÜCKSETZV: Diese Einstellung legt eine Zeitverzögerung für die Rücksetzung des Ausgangs-
befehls fest. Diese Zeitverzögerung sollte lang genug sein, damit der Leistungsschalter oder Schütze die gewünschte
Aktion ausführen kann.
•
AUSLÖSEMATRIX 1 EINGANG 1 bis AUSLÖSEMATRIX 1 EINGANG 16: Diese Einstellungen wählen einen FlexLogic-
Operanden, der der Auslösematrix als Eingang zugewiesen werden soll.
•
AUSLÖSEMATRIX 1 VERRIEGELUNG: Diese Einstellung aktiviert und deaktiviert das Einrasten des Auslösematrixaus-
gangs. Typischerweise wird dies verwendet, wenn eine Sperrung oder eine Benutzerbestätigung der Geräteantwort
notwendig ist.
•
AUSLÖSEMATRIX 1 RÜCKSETZEN: Der Auslösematrixausgang wird zurückgesetzt, wenn der dieser Einstellung
zugeordnete Operand zugewiesen wird. Bitte beachten Sie, dass der
der Verriegelung vorverdrahtet ist. Deshalb wird ein über die Bedienfrontoberfläche oder über die Kommunikation aus-
gegebener Rücksetzbefehl den Auslösematrixausgang zurücksetzen.
5-186
N60 Netzstabilitäts- und Synchrophasormesssystem
5 EINSTELLUNGEN
-Operand zum Rücksetzungsgatter
RÜCKS.-OP
