5.4 SYSTEMEINRICHTUNG
Das N60 bietet PMU-Funktionen über zwei Kommunikationsstandards: IEC 61850-9-5 und IEEE C37.118. Die Abbildung
zeigt eine vollständige Synchrophasor-Implementierung.

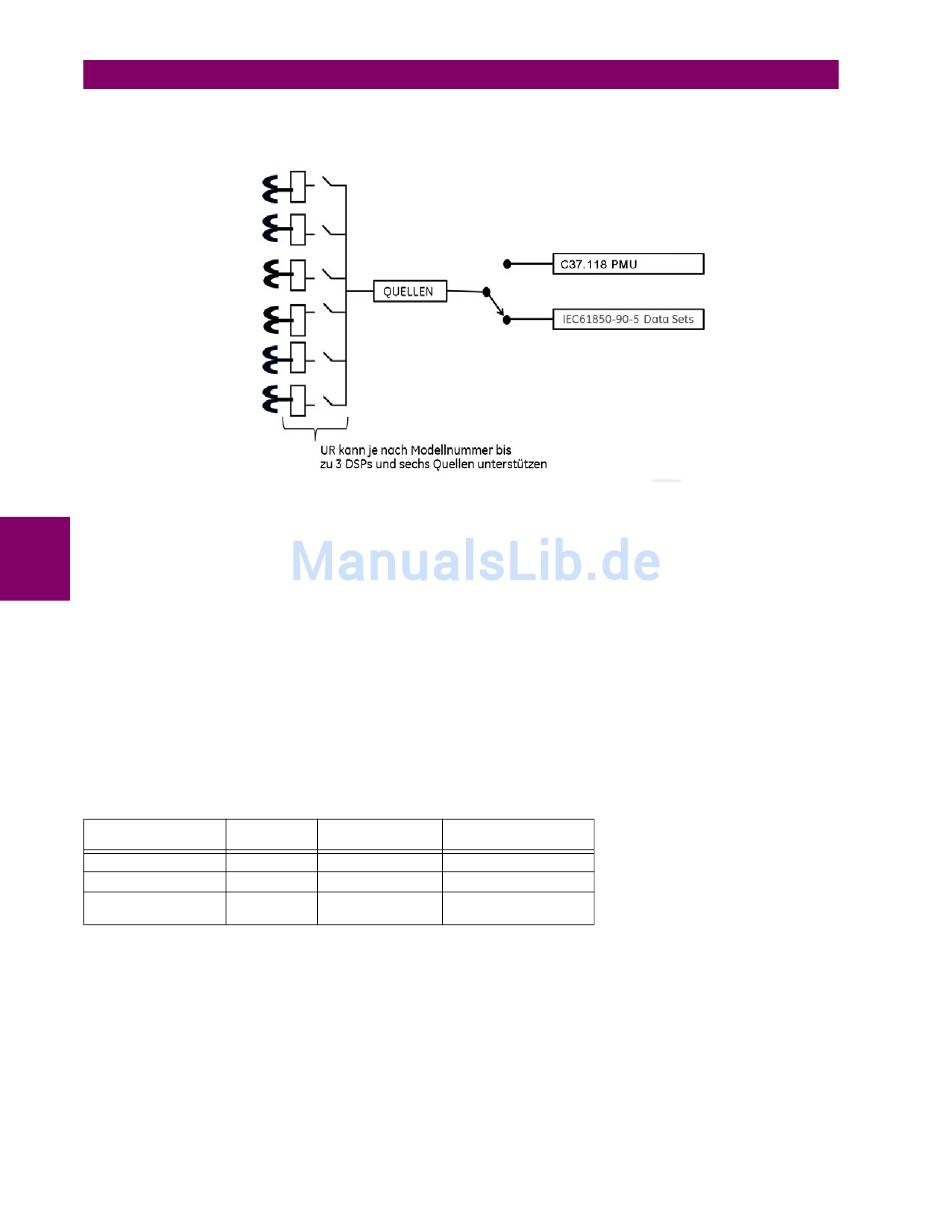

Abbildung 5–31: VOLLSTÄNDIGE SYNCHROPHASOR-IMPLEMENTIERUNG
UR-Implementierung von IEC 61850-90-5
5
Synchrophasordaten, die von Phasorenmesseinheiten gemessen und berechnet werden, werden verwendet, um den Zu-
stand des elektrischen Stromnetzes zu beurteilen. Die Norm IEEE C37.118 definiert Synchrophasor- und zugehörige Mel-
dungsformate zur Übertragung von Synchrophasordaten. Das Synchrophasor-Streaming über IEEE C37.118 hat sich in
der Praxis bewährt. Allerdings führte der Wunsch nach einem Kommunikationsverfahren, das IEC 61850 entspricht, zur
Entwicklung von IEC 61850-90-5. Die Norm IEC 61850-90-5 definiert die Paketstruktur für das Multicast-Routing von
gestreamten Sampled Value(SV)-Meldungen, bezeichnet als R-SV.
Firmware-Versionen ab 7.0 enthalten eine 90-5-basierte R-SV-Implementierung, die in Bezug auf Struktur und Konfigura-
tion der vorhandenen IEEE C37.118-Implementierung in der Firmware-Version 6.0 entspricht, das heißt, Synchrophasorda-
ten mit Raten bis zu 60 Hz für Messungen und 120 Hz für Schutzsynchrophasoren. Die beiden nachstehenden
Abbildungen zeigen den grundsätzlichen Datenstrom zur Erzeugung von Synchrophasordaten gemäß IEC 61850-90-5.
Für die erste Abbildung gilt: Wenn IEC 61850-90-5 ausgewählt ist, stehen alle realen und virtuellen Quellen für die
IEC 61850-90-5-PMUs zur Verfügung.
Die Anzahl von PMUs und Aggregatoren variieren nach Produkt, wie in der Tabelle aufgeführt.
Tabelle 5–12: IMPLEMENTIERUNG NACH MODELLNUMMER
MODELL
N60
C60
D60, F60, G60, L30,
L90, T60
5-114
ANZAHL
ANZAHL DER
DER PMUS
AGGREGATOREN
6
4
2
2
1
1
N60 Netzstabilitäts- und Synchrophasormesssystem
ANZAHL DER
ANALOGEINGÄNGE
16
16
16
5 EINSTELLUNGEN
GE Multilin
