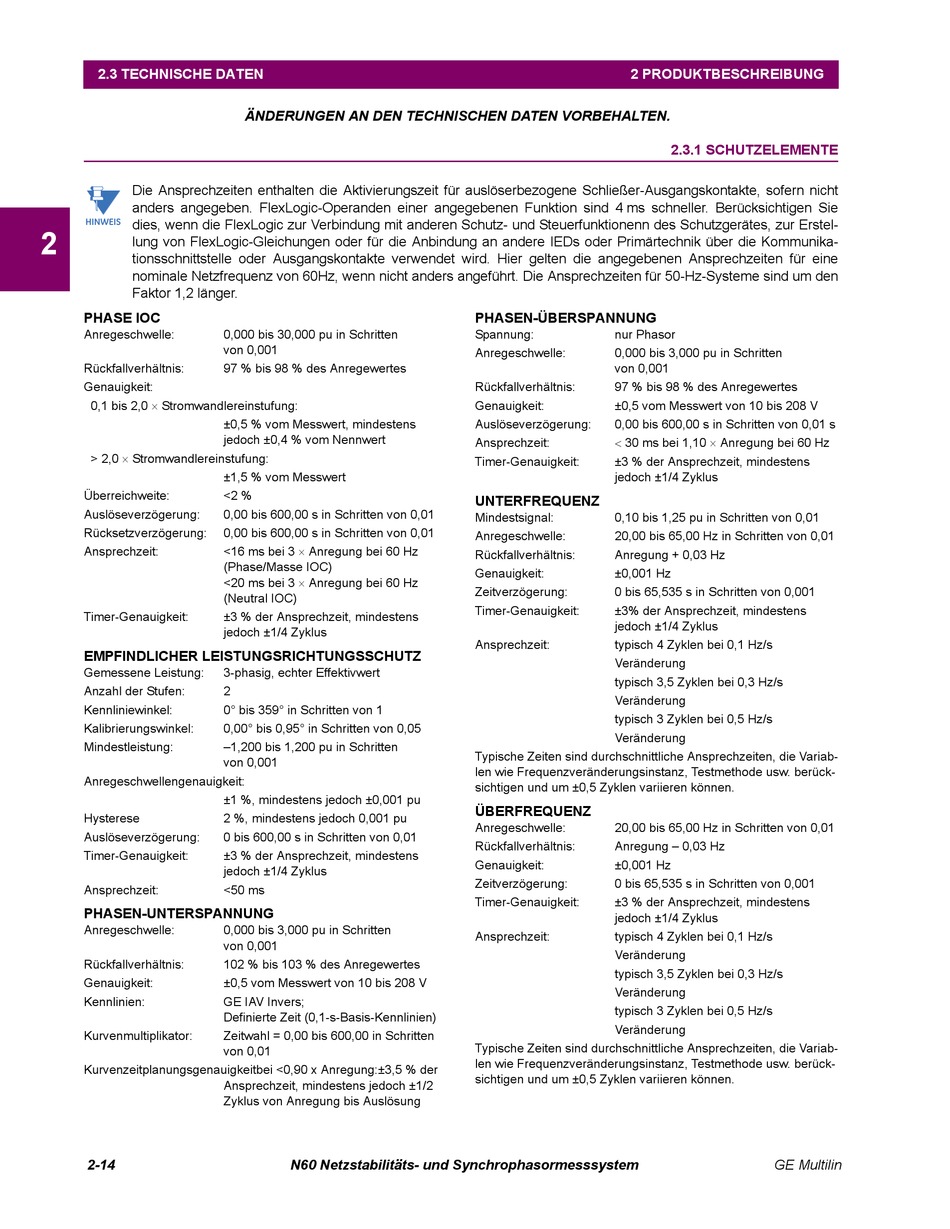

2.3 TECHNISCHE DATEN

2.3TECHNISCHE
DATENÄNDERUNGEN AN DEN TECHNISCHEN DATEN VORBEHALTEN.
Die Ansprechzeiten enthalten die Aktivierungszeit für auslöserbezogene Schließer-Ausgangskontakte, sofern nicht
anders angegeben. FlexLogic-Operanden einer angegebenen Funktion sind 4 ms schneller. Berücksichtigen Sie
dies, wenn die FlexLogic zur Verbindung mit anderen Schutz- und Steuerfunktionenn des Schutzgerätes, zur Erstel-
2
lung von FlexLogic-Gleichungen oder für die Anbindung an andere IEDs oder Primärtechnik über die Kommunika-
tionsschnittstelle oder Ausgangskontakte verwendet wird. Hier gelten die angegebenen Ansprechzeiten für eine
nominale Netzfrequenz von 60Hz, wenn nicht anders angeführt. Die Ansprechzeiten für 50-Hz-Systeme sind um den
Faktor 1,2 länger.
PHASE IOC
Anregeschwelle:
Rückfallverhältnis:
Genauigkeit:
0,1 bis 2,0  Stromwandlereinstufung:
> 2,0  Stromwandlereinstufung:
Überreichweite:
Auslöseverzögerung:
Rücksetzverzögerung:
Ansprechzeit:
Timer-Genauigkeit:
EMPFINDLICHER LEISTUNGSRICHTUNGSSCHUTZ
Gemessene Leistung:
Anzahl der Stufen:
Kennliniewinkel:
Kalibrierungswinkel:
Mindestleistung:
Anregeschwellengenauigkeit:
Hysterese
Auslöseverzögerung:
Timer-Genauigkeit:
Ansprechzeit:

PHASEN-UNTERSPANNUNG

Anregeschwelle:
Rückfallverhältnis:
Genauigkeit:
Kennlinien:
Kurvenmultiplikator:
Kurvenzeitplanungsgenauigkeitbei <0,90 x Anregung:±3,5 % der
2-14
0,000 bis 30,000 pu in Schritten
von 0,001
97 % bis 98 % des Anregewertes
±0,5 % vom Messwert, mindestens
jedoch ±0,4 % vom Nennwert
±1,5 % vom Messwert
<2 %
0,00 bis 600,00 s in Schritten von 0,01
0,00 bis 600,00 s in Schritten von 0,01
<16 ms bei 3  Anregung bei 60 Hz
(Phase/Masse IOC)
<20 ms bei 3  Anregung bei 60 Hz
(Neutral IOC)
±3 % der Ansprechzeit, mindestens
jedoch ±1/4 Zyklus
3-phasig, echter Effektivwert
2
0° bis 359° in Schritten von 1
0,00° bis 0,95° in Schritten von 0,05
–1,200 bis 1,200 pu in Schritten
von 0,001
±1 %, mindestens jedoch ±0,001 pu
2 %, mindestens jedoch 0,001 pu
0 bis 600,00 s in Schritten von 0,01
±3 % der Ansprechzeit, mindestens
jedoch ±1/4 Zyklus
<50 ms
0,000 bis 3,000 pu in Schritten
von 0,001
102 % bis 103 % des Anregewertes
±0,5 vom Messwert von 10 bis 208 V
GE IAV Invers;
Definierte Zeit (0,1-s-Basis-Kennlinien)
Zeitwahl = 0,00 bis 600,00 in Schritten
von 0,01
Ansprechzeit, mindestens jedoch ±1/2
Zyklus von Anregung bis Auslösung
N60 Netzstabilitäts- und Synchrophasormesssystem
2 PRODUKTBESCHREIBUNG
PHASEN-ÜBERSPANNUNG
Spannung:
nur Phasor
Anregeschwelle:
0,000 bis 3,000 pu in Schritten
von 0,001
Rückfallverhältnis:
97 % bis 98 % des Anregewertes
Genauigkeit:
±0,5 vom Messwert von 10 bis 208 V
Auslöseverzögerung:
0,00 bis 600,00 s in Schritten von 0,01 s
 30 ms bei 1,10  Anregung bei 60 Hz
Ansprechzeit:
Timer-Genauigkeit:
±3 % der Ansprechzeit, mindestens
jedoch ±1/4 Zyklus
UNTERFREQUENZ
Mindestsignal:
0,10 bis 1,25 pu in Schritten von 0,01
Anregeschwelle:
20,00 bis 65,00 Hz in Schritten von 0,01
Rückfallverhältnis:
Anregung + 0,03 Hz
Genauigkeit:
±0,001 Hz
Zeitverzögerung:
0 bis 65,535 s in Schritten von 0,001
Timer-Genauigkeit:
±3% der Ansprechzeit, mindestens
jedoch ±1/4 Zyklus
Ansprechzeit:
typisch 4 Zyklen bei 0,1 Hz/s
Veränderung
typisch 3,5 Zyklen bei 0,3 Hz/s
Veränderung
typisch 3 Zyklen bei 0,5 Hz/s
Veränderung
Typische Zeiten sind durchschnittliche Ansprechzeiten, die Variab-
len wie Frequenzveränderungsinstanz, Testmethode usw. berück-
sichtigen und um ±0,5 Zyklen variieren können.
ÜBERFREQUENZ
Anregeschwelle:
20,00 bis 65,00 Hz in Schritten von 0,01
Rückfallverhältnis:
Anregung – 0,03 Hz
Genauigkeit:
±0,001 Hz
Zeitverzögerung:
0 bis 65,535 s in Schritten von 0,001
Timer-Genauigkeit:
±3 % der Ansprechzeit, mindestens
jedoch ±1/4 Zyklus
Ansprechzeit:
typisch 4 Zyklen bei 0,1 Hz/s
Veränderung
typisch 3,5 Zyklen bei 0,3 Hz/s
Veränderung
typisch 3 Zyklen bei 0,5 Hz/s
Veränderung
Typische Zeiten sind durchschnittliche Ansprechzeiten, die Variab-
len wie Frequenzveränderungsinstanz, Testmethode usw. berück-
sichtigen und um ±0,5 Zyklen variieren können.

2.3.1 SCHUTZELEMENTE
