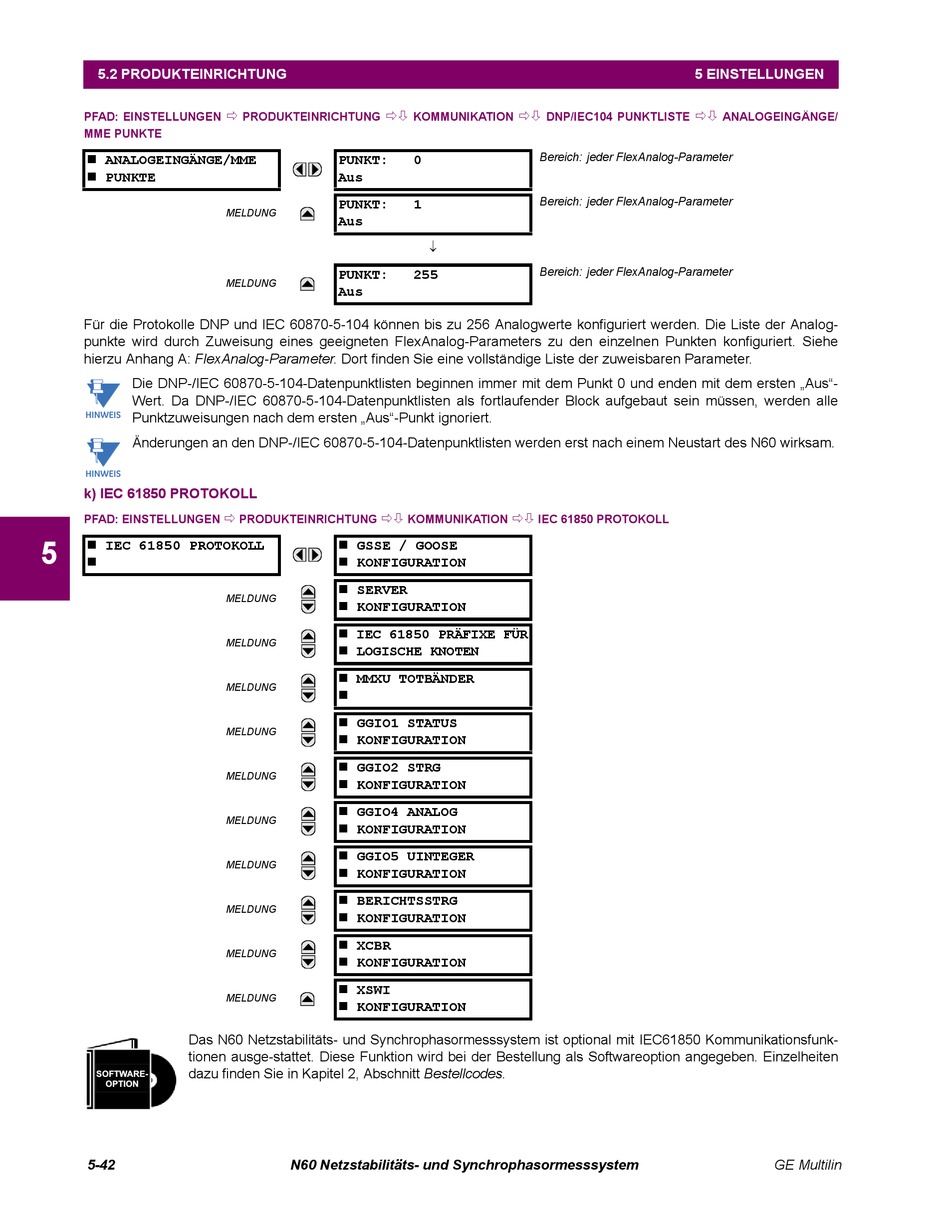

5.2 PRODUKTEINRICHTUNG
PFAD: EINSTELLUNGEN
MME PUNKTE
ANALOGEINGÄNGE/MME
PUNKTE
Für die Protokolle DNP und IEC 60870-5-104 können bis zu 256 Analogwerte konfiguriert werden. Die Liste der Analog-
punkte wird durch Zuweisung eines geeigneten FlexAnalog-Parameters zu den einzelnen Punkten konfiguriert. Siehe
hierzu Anhang A: FlexAnalog-Parameter. Dort finden Sie eine vollständige Liste der zuweisbaren Parameter.
Die DNP-/IEC 60870-5-104-Datenpunktlisten beginnen immer mit dem Punkt 0 und enden mit dem ersten „Aus"-
Wert. Da DNP-/IEC 60870-5-104-Datenpunktlisten als fortlaufender Block aufgebaut sein müssen, werden alle
Punktzuweisungen nach dem ersten „Aus"-Punkt ignoriert.
Änderungen an den DNP-/IEC 60870-5-104-Datenpunktlisten werden erst nach einem Neustart des N60 wirksam.
k) IEC 61850 PROTOKOLL
PFAD: EINSTELLUNGEN
5
IEC 61850 PROTOKOLL
Das N60 Netzstabilitäts- und Synchrophasormesssystem ist optional mit IEC61850 Kommunikationsfunk-
tionen ausge-stattet. Diese Funktion wird bei der Bestellung als Softwareoption angegeben. Einzelheiten
dazu finden Sie in Kapitel 2, Abschnitt Bestellcodes.
5-42
PRODUKTEINRICHTUNG
PUNKT:
Aus
PUNKT:
MELDUNG
Aus
PUNKT:
MELDUNG
Aus
PRODUKTEINRICHTUNG
GSSE / GOOSE
KONFIGURATION
SERVER
MELDUNG
KONFIGURATION
IEC 61850 PRÄFIXE FÜR
MELDUNG
LOGISCHE KNOTEN
MMXU TOTBÄNDER
MELDUNG
GGIO1 STATUS
MELDUNG
KONFIGURATION
GGIO2 STRG
MELDUNG
KONFIGURATION
GGIO4 ANALOG
MELDUNG
KONFIGURATION
GGIO5 UINTEGER
MELDUNG
KONFIGURATION
BERICHTSSTRG
MELDUNG
KONFIGURATION
XCBR
MELDUNG
KONFIGURATION
XSWI
MELDUNG
KONFIGURATION
N60 Netzstabilitäts- und Synchrophasormesssystem
KOMMUNIKATION
DNP/IEC104 PUNKTLISTE
Bereich: jeder FlexAnalog-Parameter
0
Bereich: jeder FlexAnalog-Parameter
1
Bereich: jeder FlexAnalog-Parameter
255
KOMMUNIKATION
IEC 61850 PROTOKOLL
5 EINSTELLUNGEN
ANALOGEINGÄNGE/
GE Multilin
