5 EINSTELLUNGEN
Die nachfolgende Tabelle führt die für dieses Gerät verfügbaren Operanden nach Operandenart geordnet in alphabetischer
Reihenfolge auf.

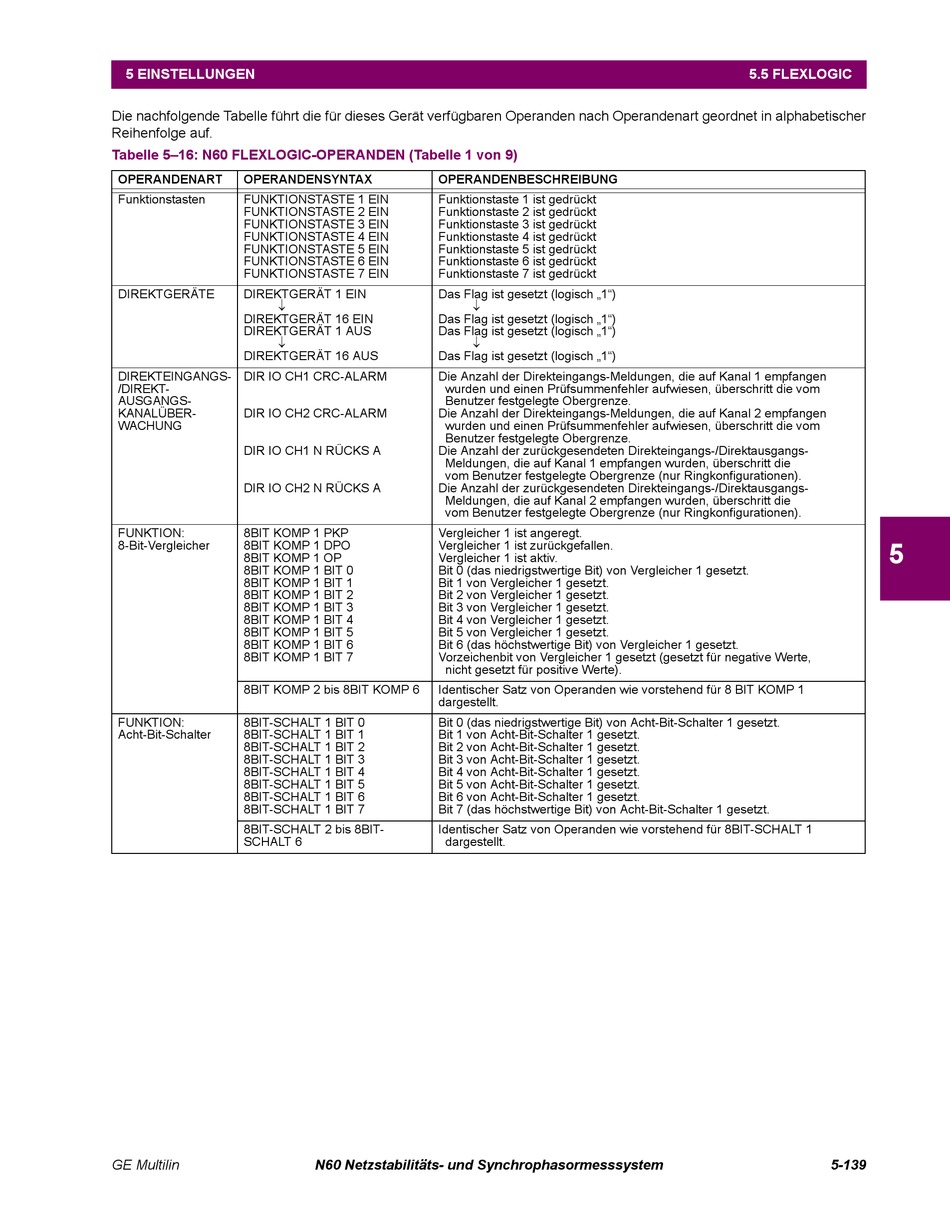

Tabelle 5–16: N60 FLEXLOGIC-OPERANDEN (Tabelle 1 von 9)
OPERANDENART
OPERANDENSYNTAX
Funktionstasten
FUNKTIONSTASTE 1 EIN
FUNKTIONSTASTE 2 EIN
FUNKTIONSTASTE 3 EIN
FUNKTIONSTASTE 4 EIN
FUNKTIONSTASTE 5 EIN
FUNKTIONSTASTE 6 EIN
FUNKTIONSTASTE 7 EIN
DIREKTGERÄTE
DIREKTGERÄT 1 EIN
DIREKTGERÄT 16 EIN
DIREKTGERÄT 1 AUS
DIREKTGERÄT 16 AUS
DIREKTEINGANGS-
DIR IO CH1 CRC-ALARM
/DIREKT-
AUSGANGS-
KANALÜBER-
DIR IO CH2 CRC-ALARM
WACHUNG
DIR IO CH1 N RÜCKS A
DIR IO CH2 N RÜCKS A
FUNKTION:
8BIT KOMP 1 PKP
8-Bit-Vergleicher
8BIT KOMP 1 DPO
8BIT KOMP 1 OP
8BIT KOMP 1 BIT 0
8BIT KOMP 1 BIT 1
8BIT KOMP 1 BIT 2
8BIT KOMP 1 BIT 3
8BIT KOMP 1 BIT 4
8BIT KOMP 1 BIT 5
8BIT KOMP 1 BIT 6
8BIT KOMP 1 BIT 7
8BIT KOMP 2 bis 8BIT KOMP 6
FUNKTION:
8BIT-SCHALT 1 BIT 0
Acht-Bit-Schalter
8BIT-SCHALT 1 BIT 1
8BIT-SCHALT 1 BIT 2
8BIT-SCHALT 1 BIT 3
8BIT-SCHALT 1 BIT 4
8BIT-SCHALT 1 BIT 5
8BIT-SCHALT 1 BIT 6
8BIT-SCHALT 1 BIT 7
8BIT-SCHALT 2 bis 8BIT-
SCHALT 6
GE Multilin
OPERANDENBESCHREIBUNG
Funktionstaste 1 ist gedrückt
Funktionstaste 2 ist gedrückt
Funktionstaste 3 ist gedrückt
Funktionstaste 4 ist gedrückt
Funktionstaste 5 ist gedrückt
Funktionstaste 6 ist gedrückt
Funktionstaste 7 ist gedrückt
Das Flag ist gesetzt (logisch „1")
Das Flag ist gesetzt (logisch „1")
Das Flag ist gesetzt (logisch „1")
Das Flag ist gesetzt (logisch „1")
Die Anzahl der Direkteingangs-Meldungen, die auf Kanal 1 empfangen
wurden und einen Prüfsummenfehler aufwiesen, überschritt die vom
Benutzer festgelegte Obergrenze.
Die Anzahl der Direkteingangs-Meldungen, die auf Kanal 2 empfangen
wurden und einen Prüfsummenfehler aufwiesen, überschritt die vom
Benutzer festgelegte Obergrenze.
Die Anzahl der zurückgesendeten Direkteingangs-/Direktausgangs-
Meldungen, die auf Kanal 1 empfangen wurden, überschritt die
vom Benutzer festgelegte Obergrenze (nur Ringkonfigurationen).
Die Anzahl der zurückgesendeten Direkteingangs-/Direktausgangs-
Meldungen, die auf Kanal 2 empfangen wurden, überschritt die
vom Benutzer festgelegte Obergrenze (nur Ringkonfigurationen).
Vergleicher 1 ist angeregt.
Vergleicher 1 ist zurückgefallen.
Vergleicher 1 ist aktiv.
Bit 0 (das niedrigstwertige Bit) von Vergleicher 1 gesetzt.
Bit 1 von Vergleicher 1 gesetzt.
Bit 2 von Vergleicher 1 gesetzt.
Bit 3 von Vergleicher 1 gesetzt.
Bit 4 von Vergleicher 1 gesetzt.
Bit 5 von Vergleicher 1 gesetzt.
Bit 6 (das höchstwertige Bit) von Vergleicher 1 gesetzt.
Vorzeichenbit von Vergleicher 1 gesetzt (gesetzt für negative Werte,
nicht gesetzt für positive Werte).
Identischer Satz von Operanden wie vorstehend für 8 BIT KOMP 1
dargestellt.
Bit 0 (das niedrigstwertige Bit) von Acht-Bit-Schalter 1 gesetzt.
Bit 1 von Acht-Bit-Schalter 1 gesetzt.
Bit 2 von Acht-Bit-Schalter 1 gesetzt.
Bit 3 von Acht-Bit-Schalter 1 gesetzt.
Bit 4 von Acht-Bit-Schalter 1 gesetzt.
Bit 5 von Acht-Bit-Schalter 1 gesetzt.
Bit 6 von Acht-Bit-Schalter 1 gesetzt.
Bit 7 (das höchstwertige Bit) von Acht-Bit-Schalter 1 gesetzt.
Identischer Satz von Operanden wie vorstehend für 8BIT-SCHALT 1
dargestellt.
N60 Netzstabilitäts- und Synchrophasormesssystem
5.5 FLEXLOGIC
5
5-139
