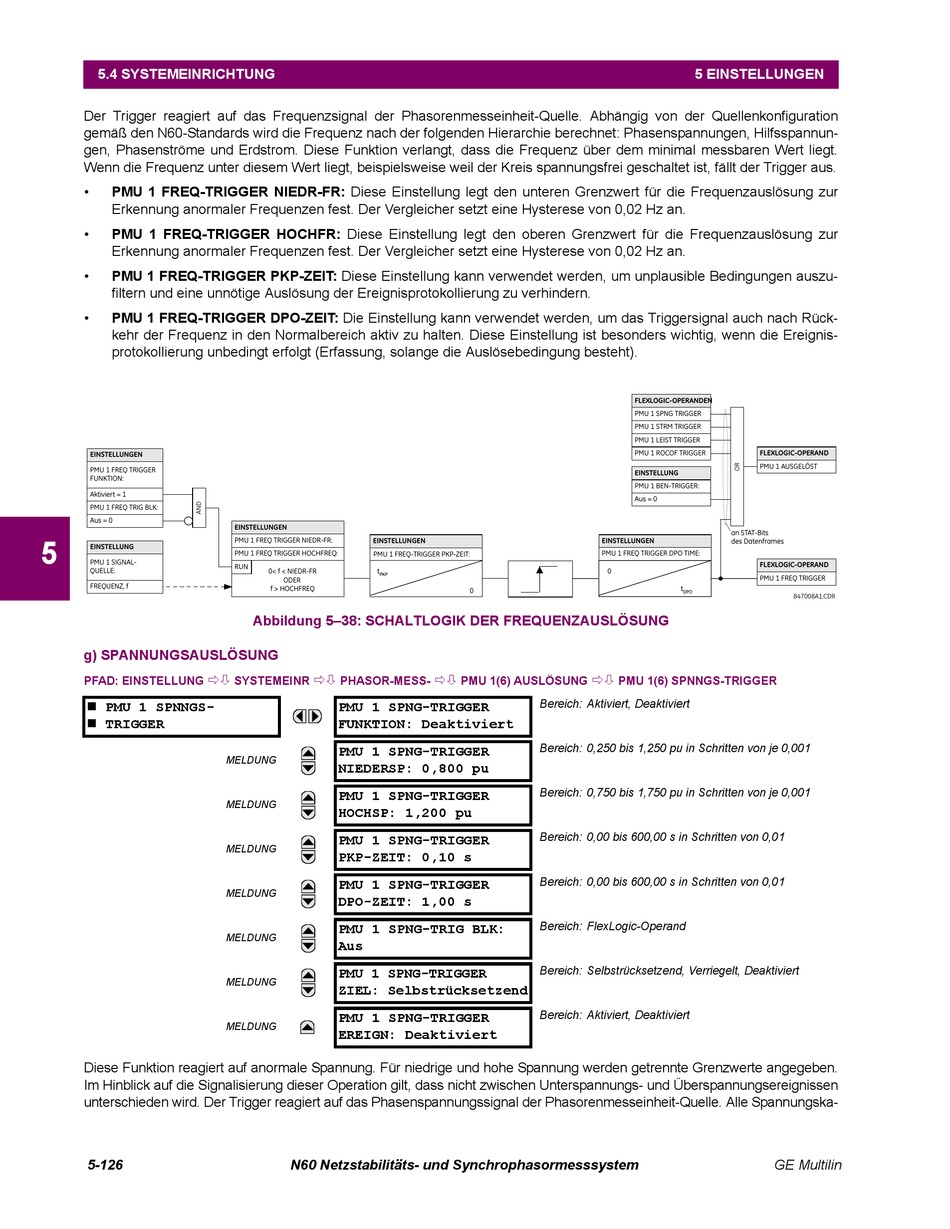

5.4 SYSTEMEINRICHTUNG
Der Trigger reagiert auf das Frequenzsignal der Phasorenmesseinheit-Quelle. Abhängig von der Quellenkonfiguration
gemäß den N60-Standards wird die Frequenz nach der folgenden Hierarchie berechnet: Phasenspannungen, Hilfsspannun-
gen, Phasenströme und Erdstrom. Diese Funktion verlangt, dass die Frequenz über dem minimal messbaren Wert liegt.
Wenn die Frequenz unter diesem Wert liegt, beispielsweise weil der Kreis spannungsfrei geschaltet ist, fällt der Trigger aus.
•
PMU 1 FREQ-TRIGGER NIEDR-FR: Diese Einstellung legt den unteren Grenzwert für die Frequenzauslösung zur
Erkennung anormaler Frequenzen fest. Der Vergleicher setzt eine Hysterese von 0,02 Hz an.
•
PMU 1 FREQ-TRIGGER HOCHFR: Diese Einstellung legt den oberen Grenzwert für die Frequenzauslösung zur
Erkennung anormaler Frequenzen fest. Der Vergleicher setzt eine Hysterese von 0,02 Hz an.
•
PMU 1 FREQ-TRIGGER PKP-ZEIT: Diese Einstellung kann verwendet werden, um unplausible Bedingungen auszu-
filtern und eine unnötige Auslösung der Ereignisprotokollierung zu verhindern.
•
PMU 1 FREQ-TRIGGER DPO-ZEIT: Die Einstellung kann verwendet werden, um das Triggersignal auch nach Rück-
kehr der Frequenz in den Normalbereich aktiv zu halten. Diese Einstellung ist besonders wichtig, wenn die Ereignis-
protokollierung unbedingt erfolgt (Erfassung, solange die Auslösebedingung besteht).
5
g) SPANNUNGSAUSLÖSUNG
PFAD: EINSTELLUNG
PMU 1 SPNNGS-
TRIGGER
Diese Funktion reagiert auf anormale Spannung. Für niedrige und hohe Spannung werden getrennte Grenzwerte angegeben.
Im Hinblick auf die Signalisierung dieser Operation gilt, dass nicht zwischen Unterspannungs- und Überspannungsereignissen
unterschieden wird. Der Trigger reagiert auf das Phasenspannungssignal der Phasorenmesseinheit-Quelle. Alle Spannungska-
5-126
Abbildung 5–38: SCHALTLOGIK DER FREQUENZAUSLÖSUNG
SYSTEMEINR
PHASOR-MESS-
PMU 1 SPNG-TRIGGER
FUNKTION: Deaktiviert
PMU 1 SPNG-TRIGGER
MELDUNG
NIEDERSP: 0,800 pu
PMU 1 SPNG-TRIGGER
MELDUNG
HOCHSP: 1,200 pu
PMU 1 SPNG-TRIGGER
MELDUNG
PKP-ZEIT: 0,10 s
PMU 1 SPNG-TRIGGER
MELDUNG
DPO-ZEIT: 1,00 s
PMU 1 SPNG-TRIG BLK:
MELDUNG
Aus
PMU 1 SPNG-TRIGGER
MELDUNG
ZIEL: Selbstrücksetzend
PMU 1 SPNG-TRIGGER
MELDUNG
EREIGN: Deaktiviert
N60 Netzstabilitäts- und Synchrophasormesssystem
PMU 1(6) AUSLÖSUNG
Bereich: Aktiviert, Deaktiviert
Bereich: 0,250 bis 1,250 pu in Schritten von je 0,001
Bereich: 0,750 bis 1,750 pu in Schritten von je 0,001
Bereich: 0,00 bis 600,00 s in Schritten von 0,01
Bereich: 0,00 bis 600,00 s in Schritten von 0,01
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, Verriegelt, Deaktiviert
Bereich: Aktiviert, Deaktiviert
5 EINSTELLUNGEN
PMU 1(6) SPNNGS-TRIGGER
