5 EINSTELLUNGEN
5.4 SYSTEMEINRICHTUNG
5

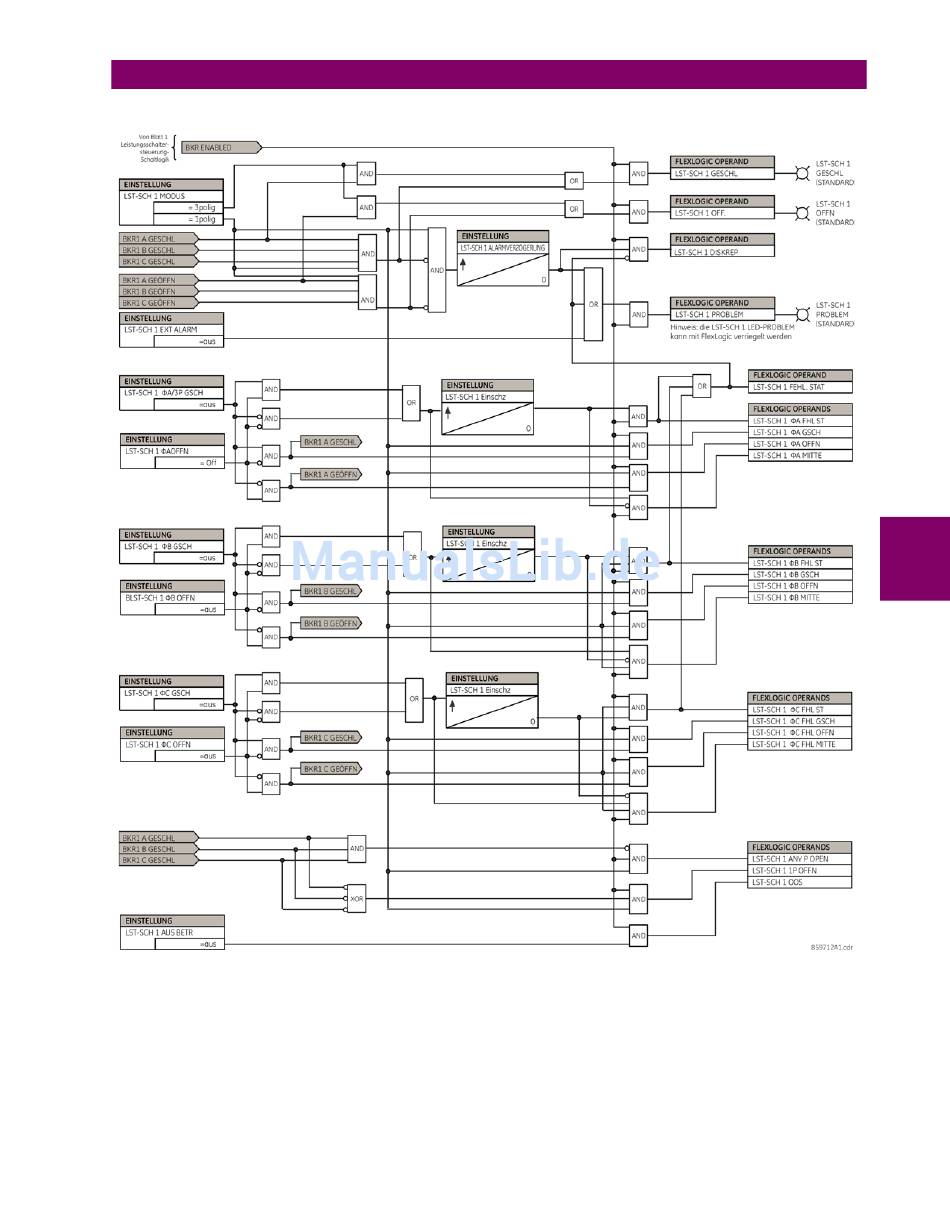

Abbildung 5–29: DUAL-LEISTUNGSSCHALTER-SCHALTLOGIK (Blatt 2 von 2)
Wie im Logikdiagramm gezeigt, besitzt die Leistungsschalterfunktion direkte, fest codierte Verbindungen zum IEC 61850-
Modell. Dies ermöglicht das ferngesteuerte Öffnen/Schließen jedes Leistungsschalters über logische CSWI- oder XCBR
IEC 61850-Knoten. Die IEC 61850-Funktionalität „Auswahl vor Betätigung", lokale/entfernte Schaltfunktionen sowie
Befehle zum Blockieren des Öffnens/Schließens stehen zur Verfügung. Die IEC 61850-Befehle sind ereignisgesteuert und
die Verweilzeit dafür beträgt nur eine Schutzzkluszeit. Wenn der Befehl zum Öffnen oder Schließen für eine bestimmte Zeit
aufrechterhalten werden soll, nutzen Sie hierzu die Ausgangskontakte mit der Einstellung „Einschluss", oder definieren Sie
in FlexLogic einen modalen Befehl.
