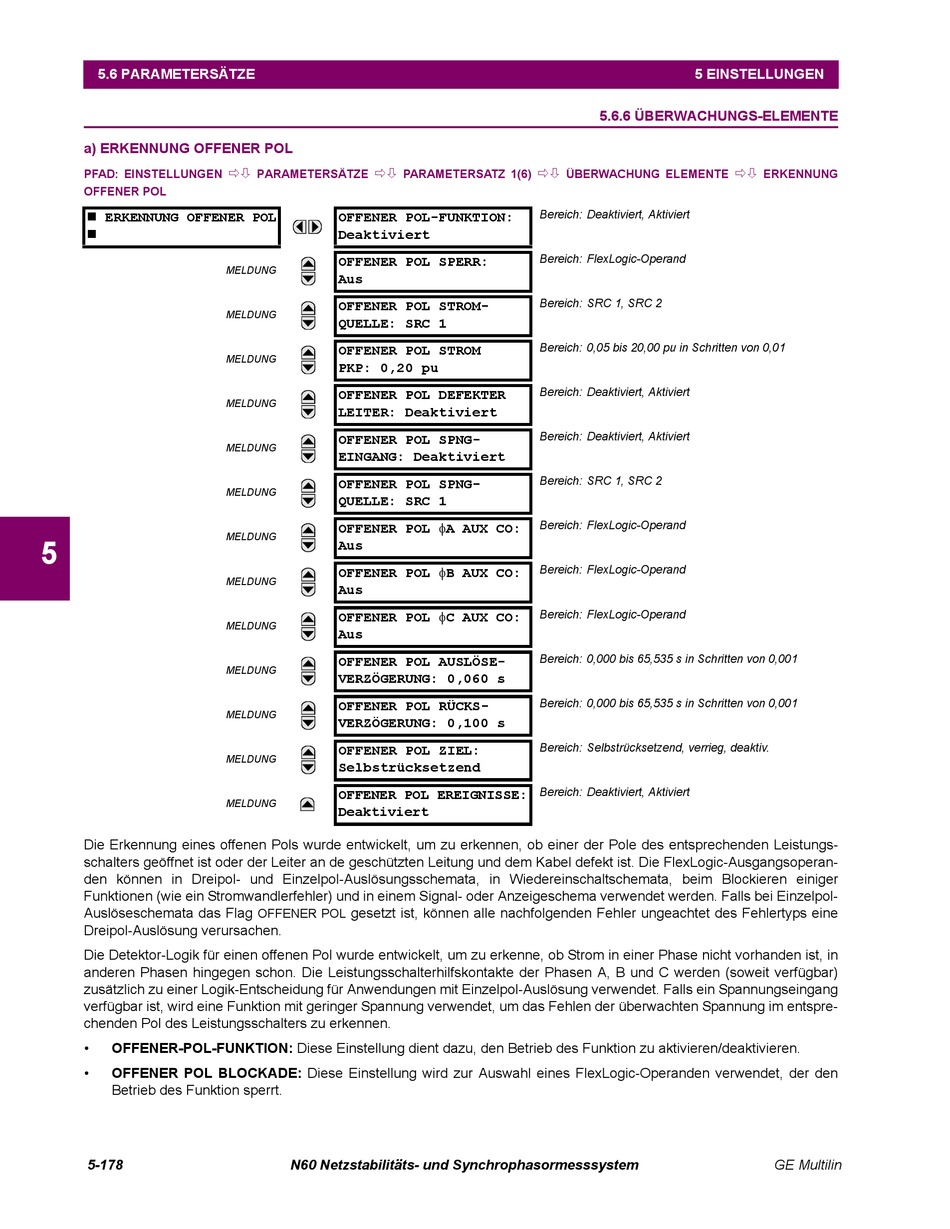

5.6 PARAMETERSÄTZE
a) ERKENNUNG OFFENER POL
PFAD: EINSTELLUNGEN
OFFENER POL
ERKENNUNG OFFENER POL
5
Die Erkennung eines offenen Pols wurde entwickelt, um zu erkennen, ob einer der Pole des entsprechenden Leistungs-
schalters geöffnet ist oder der Leiter an de geschützten Leitung und dem Kabel defekt ist. Die FlexLogic-Ausgangsoperan-
den können in Dreipol- und Einzelpol-Auslösungsschemata, in Wiedereinschaltschemata, beim Blockieren einiger
Funktionen (wie ein Stromwandlerfehler) und in einem Signal- oder Anzeigeschema verwendet werden. Falls bei Einzelpol-
Auslöseschemata das Flag
Dreipol-Auslösung verursachen.
Die Detektor-Logik für einen offenen Pol wurde entwickelt, um zu erkenne, ob Strom in einer Phase nicht vorhanden ist, in
anderen Phasen hingegen schon. Die Leistungsschalterhilfskontakte der Phasen A, B und C werden (soweit verfügbar)
zusätzlich zu einer Logik-Entscheidung für Anwendungen mit Einzelpol-Auslösung verwendet. Falls ein Spannungseingang
verfügbar ist, wird eine Funktion mit geringer Spannung verwendet, um das Fehlen der überwachten Spannung im entspre-
chenden Pol des Leistungsschalters zu erkennen.
•
OFFENER-POL-FUNKTION: Diese Einstellung dient dazu, den Betrieb des Funktion zu aktivieren/deaktivieren.
•
OFFENER POL BLOCKADE: Diese Einstellung wird zur Auswahl eines FlexLogic-Operanden verwendet, der den
Betrieb des Funktion sperrt.
5-178
PARAMETERSÄTZE
PARAMETERSATZ 1(6)
OFFENER POL-FUNKTION:
Deaktiviert
OFFENER POL SPERR:
MELDUNG
Aus
OFFENER POL STROM-
MELDUNG
QUELLE: SRC 1
OFFENER POL STROM
MELDUNG
PKP: 0,20 pu
OFFENER POL DEFEKTER
MELDUNG
LEITER: Deaktiviert
OFFENER POL SPNG-
MELDUNG
EINGANG: Deaktiviert
OFFENER POL SPNG-
MELDUNG
QUELLE: SRC 1
OFFENER POL A AUX CO:
MELDUNG
Aus
OFFENER POL B AUX CO:
MELDUNG
Aus
OFFENER POL C AUX CO:
MELDUNG
Aus
OFFENER POL AUSLÖSE-
MELDUNG
VERZÖGERUNG: 0,060 s
OFFENER POL RÜCKS-
MELDUNG
VERZÖGERUNG: 0,100 s
OFFENER POL ZIEL:
MELDUNG
Selbstrücksetzend
OFFENER POL EREIGNISSE:
MELDUNG
Deaktiviert
gesetzt ist, können alle nachfolgenden Fehler ungeachtet des Fehlertyps eine
OFFENER POL
N60 Netzstabilitäts- und Synchrophasormesssystem
5 EINSTELLUNGEN
5.6.6 ÜBERWACHUNGS-ELEMENTE
ÜBERWACHUNG ELEMENTE
Bereich: Deaktiviert, Aktiviert
Bereich: FlexLogic-Operand
Bereich: SRC 1, SRC 2
Bereich: 0,05 bis 20,00 pu in Schritten von 0,01
Bereich: Deaktiviert, Aktiviert
Bereich: Deaktiviert, Aktiviert
Bereich: SRC 1, SRC 2
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
Bereich: 0,000 bis 65,535 s in Schritten von 0,001
Bereich: 0,000 bis 65,535 s in Schritten von 0,001
Bereich: Selbstrücksetzend, verrieg, deaktiv.
Bereich: Deaktiviert, Aktiviert
ERKENNUNG
GE Multilin
