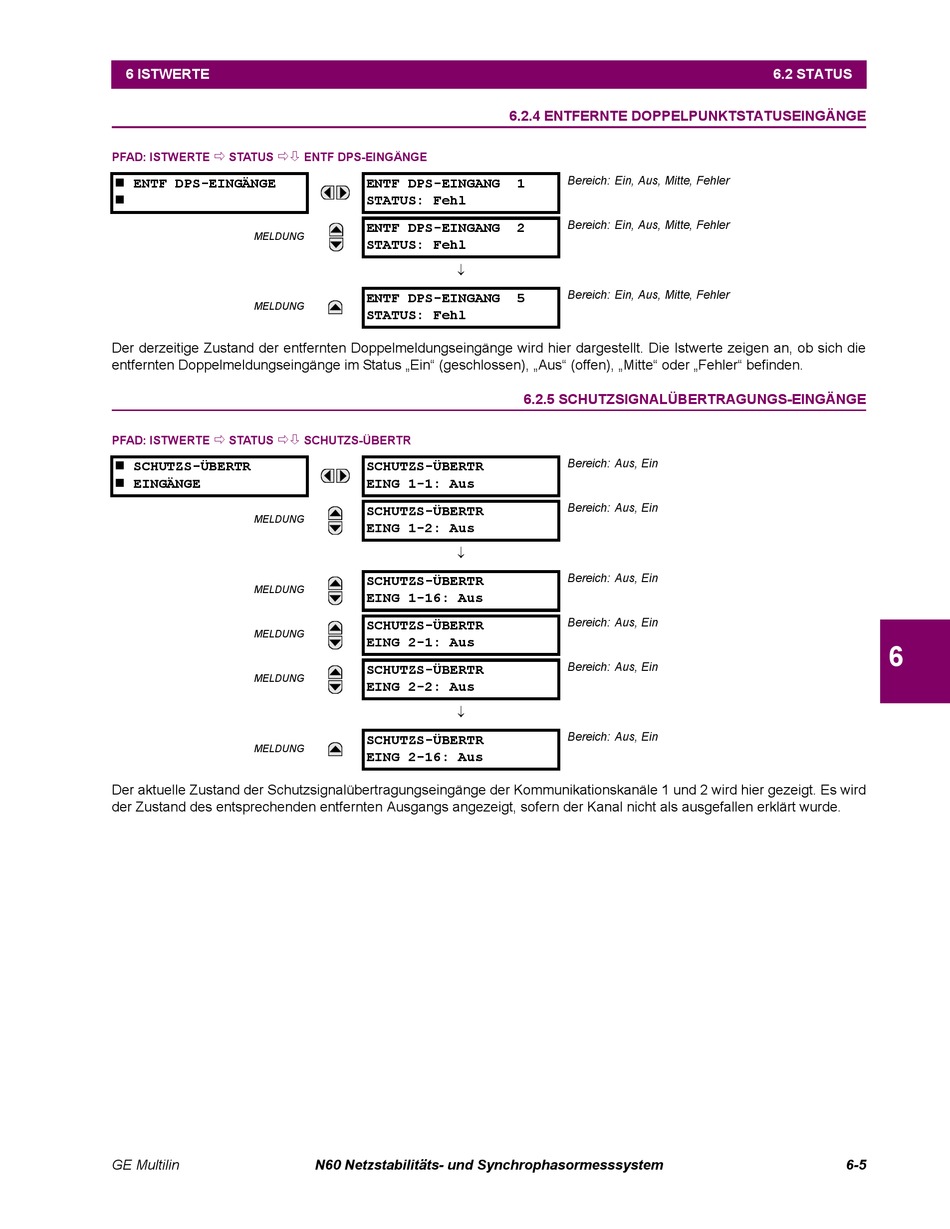

6 ISTWERTE
 
PFAD: ISTWERTE STATUS
 ENTF DPS-EINGÄNGE

MELDUNG
MELDUNG
Der derzeitige Zustand der entfernten Doppelmeldungseingänge wird hier dargestellt. Die Istwerte zeigen an, ob sich die
entfernten Doppelmeldungseingänge im Status „Ein" (geschlossen), „Aus" (offen), „Mitte" oder „Fehler" befinden.
 
PFAD: ISTWERTE STATUS
 SCHUTZS-ÜBERTR
 EINGÄNGE
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Der aktuelle Zustand der Schutzsignalübertragungseingänge der Kommunikationskanäle 1 und 2 wird hier gezeigt. Es wird
der Zustand des entsprechenden entfernten Ausgangs angezeigt, sofern der Kanal nicht als ausgefallen erklärt wurde.
GE Multilin
ENTF DPS-EINGÄNGE
ENTF DPS-EINGANG
STATUS: Fehl
ENTF DPS-EINGANG
STATUS: Fehl

ENTF DPS-EINGANG
STATUS: Fehl
SCHUTZS-ÜBERTR
SCHUTZS-ÜBERTR
EING 1-1: Aus
SCHUTZS-ÜBERTR
EING 1-2: Aus

SCHUTZS-ÜBERTR
EING 1-16: Aus
SCHUTZS-ÜBERTR
EING 2-1: Aus
SCHUTZS-ÜBERTR
EING 2-2: Aus

SCHUTZS-ÜBERTR
EING 2-16: Aus
N60 Netzstabilitäts- und Synchrophasormesssystem
6.2.4 ENTFERNTE DOPPELPUNKTSTATUSEINGÄNGE
Bereich: Ein, Aus, Mitte, Fehler
1
Bereich: Ein, Aus, Mitte, Fehler
2
Bereich: Ein, Aus, Mitte, Fehler
5
6.2.5 SCHUTZSIGNALÜBERTRAGUNGS-EINGÄNGE
Bereich: Aus, Ein
Bereich: Aus, Ein
Bereich: Aus, Ein
Bereich: Aus, Ein
Bereich: Aus, Ein
Bereich: Aus, Ein
6.2 STATUS
6
6-5
