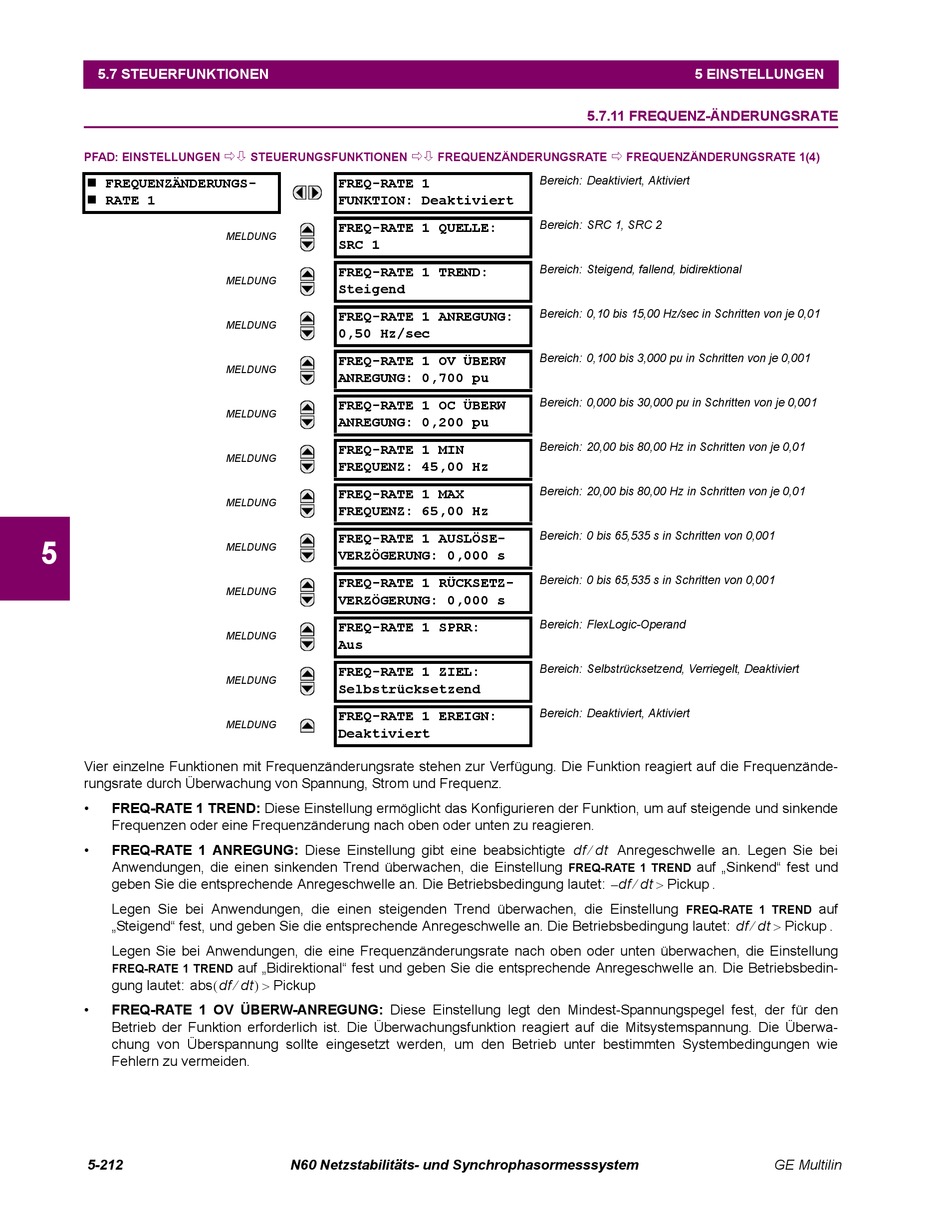

5.7 STEUERFUNKTIONEN
PFAD: EINSTELLUNGEN
FREQUENZÄNDERUNGS-
RATE 1
5
Vier einzelne Funktionen mit Frequenzänderungsrate stehen zur Verfügung. Die Funktion reagiert auf die Frequenzände-
rungsrate durch Überwachung von Spannung, Strom und Frequenz.
•
FREQ-RATE 1 TREND: Diese Einstellung ermöglicht das Konfigurieren der Funktion, um auf steigende und sinkende
Frequenzen oder eine Frequenzänderung nach oben oder unten zu reagieren.
•
FREQ-RATE 1 ANREGUNG: Diese Einstellung gibt eine beabsichtigte
Anwendungen, die einen sinkenden Trend überwachen, die Einstellung
geben Sie die entsprechende Anregeschwelle an. Die Betriebsbedingung lautet:
Legen Sie bei Anwendungen, die einen steigenden Trend überwachen, die Einstellung
„Steigend" fest, und geben Sie die entsprechende Anregeschwelle an. Die Betriebsbedingung lautet:
Legen Sie bei Anwendungen, die eine Frequenzänderungsrate nach oben oder unten überwachen, die Einstellung
FREQ-RATE 1 TREND
gung lautet:
abs df dt
•
FREQ-RATE 1 OV ÜBERW-ANREGUNG: Diese Einstellung legt den Mindest-Spannungspegel fest, der für den
Betrieb der Funktion erforderlich ist. Die Überwachungsfunktion reagiert auf die Mitsystemspannung. Die Überwa-
chung von Überspannung sollte eingesetzt werden, um den Betrieb unter bestimmten Systembedingungen wie
Fehlern zu vermeiden.
5-212
STEUERUNGSFUNKTIONEN
FREQ-RATE 1
FUNKTION: Deaktiviert
FREQ-RATE 1 QUELLE:
MELDUNG
SRC 1
FREQ-RATE 1 TREND:
MELDUNG
Steigend
FREQ-RATE 1 ANREGUNG:
MELDUNG
0,50 Hz/sec
FREQ-RATE 1 OV ÜBERW
MELDUNG
ANREGUNG: 0,700 pu
FREQ-RATE 1 OC ÜBERW
MELDUNG
ANREGUNG: 0,200 pu
FREQ-RATE 1 MIN
MELDUNG
FREQUENZ: 45,00 Hz
FREQ-RATE 1 MAX
MELDUNG
FREQUENZ: 65,00 Hz
FREQ-RATE 1 AUSLÖSE-
MELDUNG
VERZÖGERUNG: 0,000 s
FREQ-RATE 1 RÜCKSETZ-
MELDUNG
VERZÖGERUNG: 0,000 s
FREQ-RATE 1 SPRR:
MELDUNG
Aus
FREQ-RATE 1 ZIEL:
MELDUNG
Selbstrücksetzend
FREQ-RATE 1 EREIGN:
MELDUNG
Deaktiviert
auf „Bidirektional" fest und geben Sie die entsprechende Anregeschwelle an. Die Betriebsbedin-
Pickup
N60 Netzstabilitäts- und Synchrophasormesssystem
5.7.11 FREQUENZ-ÄNDERUNGSRATE
FREQUENZÄNDERUNGSRATE
Bereich: Deaktiviert, Aktiviert
Bereich: SRC 1, SRC 2
Bereich: Steigend, fallend, bidirektional
Bereich: 0,10 bis 15,00 Hz/sec in Schritten von je 0,01
Bereich: 0,100 bis 3,000 pu in Schritten von je 0,001
Bereich: 0,000 bis 30,000 pu in Schritten von je 0,001
Bereich: 20,00 bis 80,00 Hz in Schritten von je 0,01
Bereich: 20,00 bis 80,00 Hz in Schritten von je 0,01
Bereich: 0 bis 65,535 s in Schritten von 0,001
Bereich: 0 bis 65,535 s in Schritten von 0,001
Bereich: FlexLogic-Operand
Bereich: Selbstrücksetzend, Verriegelt, Deaktiviert
Bereich: Deaktiviert, Aktiviert
df dt
FREQ-RATE 1 TREND
5 EINSTELLUNGEN
FREQUENZÄNDERUNGSRATE 1(4)
Anregeschwelle an. Legen Sie bei
auf „Sinkend" fest und
df dt
Pickup
.
–
FREQ-RATE 1 TREND
df dt
Pickup
GE Multilin
auf
.
