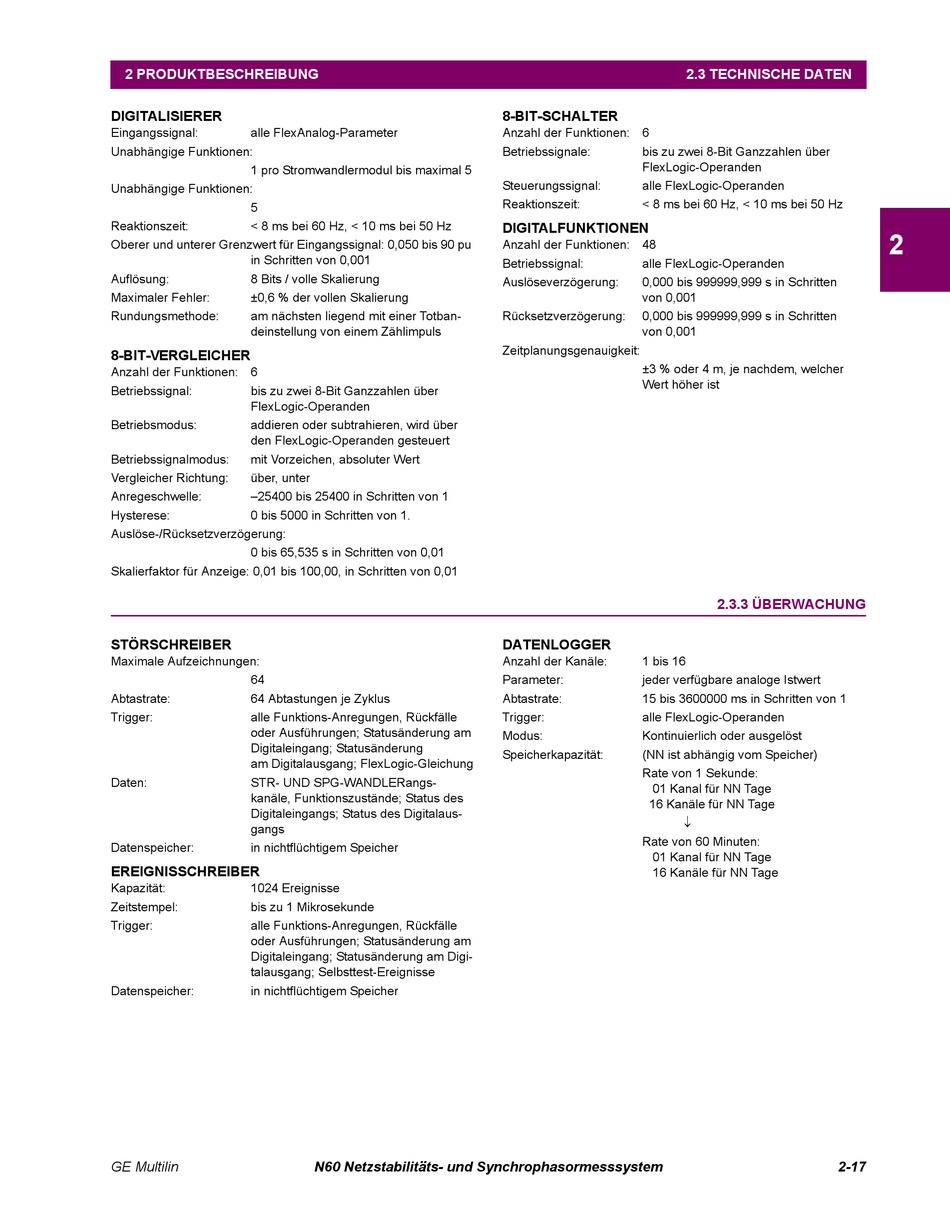

2 PRODUKTBESCHREIBUNG
DIGITALISIERER
Eingangssignal:
alle FlexAnalog-Parameter
Unabhängige Funktionen:
1 pro Stromwandlermodul bis maximal 5
Unabhängige Funktionen:
5
Reaktionszeit:
< 8 ms bei 60 Hz, < 10 ms bei 50 Hz
Oberer und unterer Grenzwert für Eingangssignal: 0,050 bis 90 pu
in Schritten von 0,001
Auflösung:
8 Bits / volle Skalierung
Maximaler Fehler:
±0,6 % der vollen Skalierung
Rundungsmethode:
am nächsten liegend mit einer Totban-
deinstellung von einem Zählimpuls
8-BIT-VERGLEICHER
Anzahl der Funktionen: 6
Betriebssignal:
bis zu zwei 8-Bit Ganzzahlen über
FlexLogic-Operanden
Betriebsmodus:
addieren oder subtrahieren, wird über
den FlexLogic-Operanden gesteuert
Betriebssignalmodus:
mit Vorzeichen, absoluter Wert
Vergleicher Richtung:
über, unter
Anregeschwelle:
–25400 bis 25400 in Schritten von 1
Hysterese:
0 bis 5000 in Schritten von 1.
Auslöse-/Rücksetzverzögerung:
0 bis 65,535 s in Schritten von 0,01
Skalierfaktor für Anzeige: 0,01 bis 100,00, in Schritten von 0,01
STÖRSCHREIBER
Maximale Aufzeichnungen:
64
Abtastrate:
64 Abtastungen je Zyklus
Trigger:
alle Funktions-Anregungen, Rückfälle
oder Ausführungen; Statusänderung am
Digitaleingang; Statusänderung
am Digitalausgang; FlexLogic-Gleichung
Daten:
STR- UND SPG-WANDLERangs-
kanäle, Funktionszustände; Status des
Digitaleingangs; Status des Digitalaus-
gangs
Datenspeicher:
in nichtflüchtigem Speicher
EREIGNISSCHREIBER
Kapazität:
1024 Ereignisse
Zeitstempel:
bis zu 1 Mikrosekunde
Trigger:
alle Funktions-Anregungen, Rückfälle
oder Ausführungen; Statusänderung am
Digitaleingang; Statusänderung am Digi-
talausgang; Selbsttest-Ereignisse
Datenspeicher:
in nichtflüchtigem Speicher
GE Multilin
N60 Netzstabilitäts- und Synchrophasormesssystem
8-BIT-SCHALTER
Anzahl der Funktionen: 6
Betriebssignale:
bis zu zwei 8-Bit Ganzzahlen über
FlexLogic-Operanden
Steuerungssignal:
alle FlexLogic-Operanden
Reaktionszeit:
< 8 ms bei 60 Hz, < 10 ms bei 50 Hz
DIGITALFUNKTIONEN
Anzahl der Funktionen: 48
Betriebssignal:
alle FlexLogic-Operanden
Auslöseverzögerung:
0,000 bis 999999,999 s in Schritten
von 0,001
Rücksetzverzögerung:
0,000 bis 999999,999 s in Schritten
von 0,001
Zeitplanungsgenauigkeit:
±3 % oder 4 m, je nachdem, welcher
Wert höher ist
DATENLOGGER
Anzahl der Kanäle:
1 bis 16
Parameter:
jeder verfügbare analoge Istwert
Abtastrate:
15 bis 3600000 ms in Schritten von 1
Trigger:
alle FlexLogic-Operanden
Modus:
Kontinuierlich oder ausgelöst
Speicherkapazität:
(NN ist abhängig vom Speicher)
Rate von 1 Sekunde:
01 Kanal für NN Tage
16 Kanäle für NN Tage
Rate von 60 Minuten:
01 Kanal für NN Tage
16 Kanäle für NN Tage
2.3 TECHNISCHE DATEN
2.3.3 ÜBERWACHUNG
2-17
2
