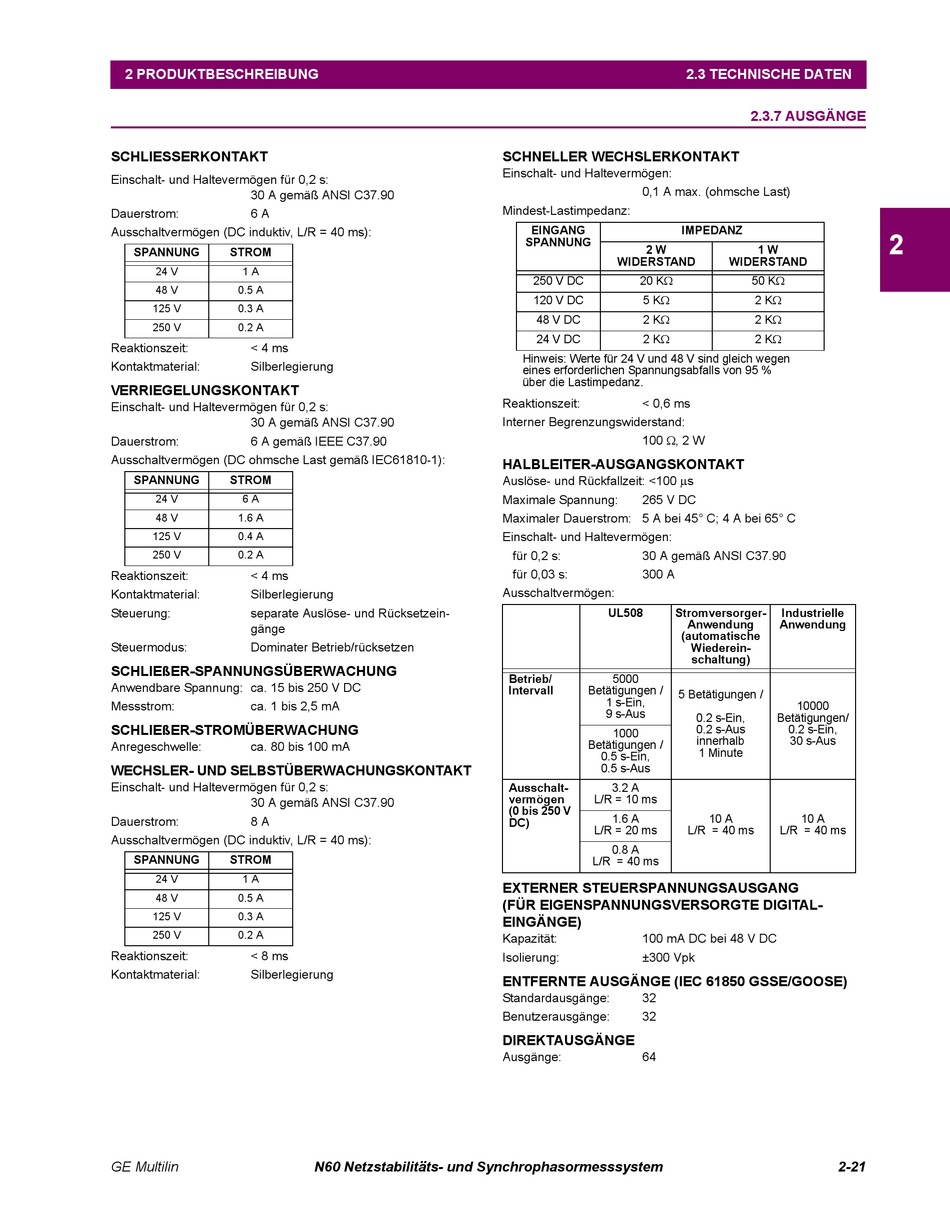

2 PRODUKTBESCHREIBUNG
SCHLIESSERKONTAKT
Einschalt- und Haltevermögen für 0,2 s:
30 A gemäß ANSI C37.90
Dauerstrom:
6 A
Ausschaltvermögen (DC induktiv, L/R = 40 ms):
SPANNUNG
STROM
24 V
1 A
48 V
0.5 A
125 V
0.3 A
250 V
0.2 A
Reaktionszeit:
< 4 ms
Kontaktmaterial:
Silberlegierung
VERRIEGELUNGSKONTAKT
Einschalt- und Haltevermögen für 0,2 s:
30 A gemäß ANSI C37.90
Dauerstrom:
6 A gemäß IEEE C37.90
Ausschaltvermögen (DC ohmsche Last gemäß IEC61810-1):
SPANNUNG
STROM
24 V
6 A
48 V
1.6 A
125 V
0.4 A
250 V
0.2 A
Reaktionszeit:
< 4 ms
Kontaktmaterial:
Silberlegierung
Steuerung:
separate Auslöse- und Rücksetzein-
gänge
Steuermodus:
Dominater Betrieb/rücksetzen
SCHLIEßER-SPANNUNGSÜBERWACHUNG
Anwendbare Spannung: ca. 15 bis 250 V DC
Messstrom:
ca. 1 bis 2,5 mA
SCHLIEßER-STROMÜBERWACHUNG
Anregeschwelle:
ca. 80 bis 100 mA
WECHSLER- UND SELBSTÜBERWACHUNGSKONTAKT
Einschalt- und Haltevermögen für 0,2 s:
30 A gemäß ANSI C37.90
Dauerstrom:
8 A
Ausschaltvermögen (DC induktiv, L/R = 40 ms):
SPANNUNG
STROM
24 V
1 A
48 V
0.5 A
125 V
0.3 A
250 V
0.2 A
Reaktionszeit:
< 8 ms
Kontaktmaterial:
Silberlegierung
GE Multilin
N60 Netzstabilitäts- und Synchrophasormesssystem
SCHNELLER WECHSLERKONTAKT
Einschalt- und Haltevermögen:
0,1 A max. (ohmsche Last)
Mindest-Lastimpedanz:
EINGANG
SPANNUNG
2 W
WIDERSTAND
250 V DC
20 K
120 V DC
5 K
48 V DC
2 K
24 V DC
2 K
Hinweis: Werte für 24 V und 48 V sind gleich wegen
eines erforderlichen Spannungsabfalls von 95 %
über die Lastimpedanz.
Reaktionszeit:
< 0,6 ms
Interner Begrenzungswiderstand:
100 , 2 W
HALBLEITER-AUSGANGSKONTAKT
Auslöse- und Rückfallzeit: <100 s
Maximale Spannung:
265 V DC
Maximaler Dauerstrom: 5 A bei 45° C; 4 A bei 65° C
Einschalt- und Haltevermögen:
für 0,2 s:
30 A gemäß ANSI C37.90
für 0,03 s:
300 A
Ausschaltvermögen:
UL508
Stromversorger-
(automatische
Betrieb/
5000
Intervall
Betätigungen /
5 Betätigungen /
1 s-Ein,
9 s-Aus
1000
Betätigungen /
0.5 s-Ein,
0.5 s-Aus
Ausschalt-
3.2 A
vermögen
L/R = 10 ms
(0 bis 250 V
1.6 A
DC)
L/R = 20 ms
0.8 A
L/R = 40 ms
EXTERNER STEUERSPANNUNGSAUSGANG
(FÜR EIGENSPANNUNGSVERSORGTE DIGITAL-
EINGÄNGE)
Kapazität:
100 mA DC bei 48 V DC
Isolierung:
±300 Vpk
ENTFERNTE AUSGÄNGE (IEC 61850 GSSE/GOOSE)
Standardausgänge:
32
Benutzerausgänge:
32
DIREKTAUSGÄNGE
Ausgänge:
64
2.3 TECHNISCHE DATEN
2.3.7 AUSGÄNGE
IMPEDANZ
1 W
WIDERSTAND
50 K
2 K
2 K
2 K
Industrielle
Anwendung
Anwendung
Wiederein-
schaltung)
10000
0.2 s-Ein,
Betätigungen/
0.2 s-Aus
0.2 s-Ein,
innerhalb
30 s-Aus
1 Minute
10 A
10 A
L/R = 40 ms
L/R = 40 ms
2-21
