3 HARDWARE
3.2 VERDRAHTUNG
3

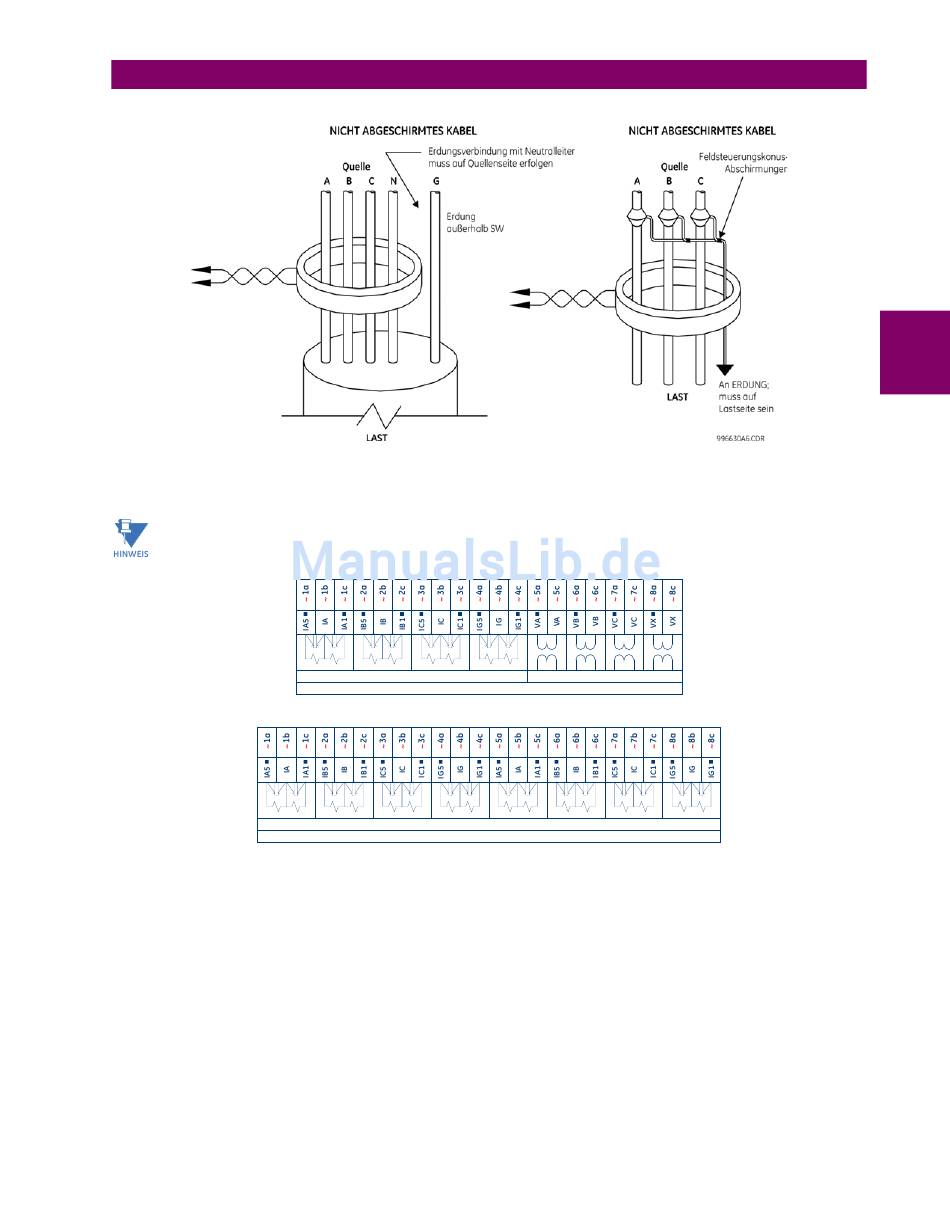

Abbildung 3–8: INSTALLATION VON NULLSYSTEM-SUMMENSTROM-STROMWANDLERN
Die Phasenspannungskanäle werden für die meisten Mess-und Schutzzwecke verwendet. Der Hilfsspannungskanal wird
als Eingang für den Synchrocheck und die Volt-pro-Hertz-Überwachung verwendet.
Ersetzen Sie das Tildezeichen (~) durch die Steckplatzposition des Moduls in der folgenden Abbildung.
Stromeingänge
Spannungseingänge
8F, 8G, 8L und 8M (4 Stromwandler und 4 Spannungswandler)
Stromeingänge
Module 8H, 8J, 8N und 8R (8 Stromwandler)
842766A3.CDR
Abbildung 3–9: VERDRAHTUNG VON STROM-/SPANNUNGSWANDLERMODULEN
GE Multilin
N60 Netzstabilitäts- und Synchrophasormesssystem
3-7
