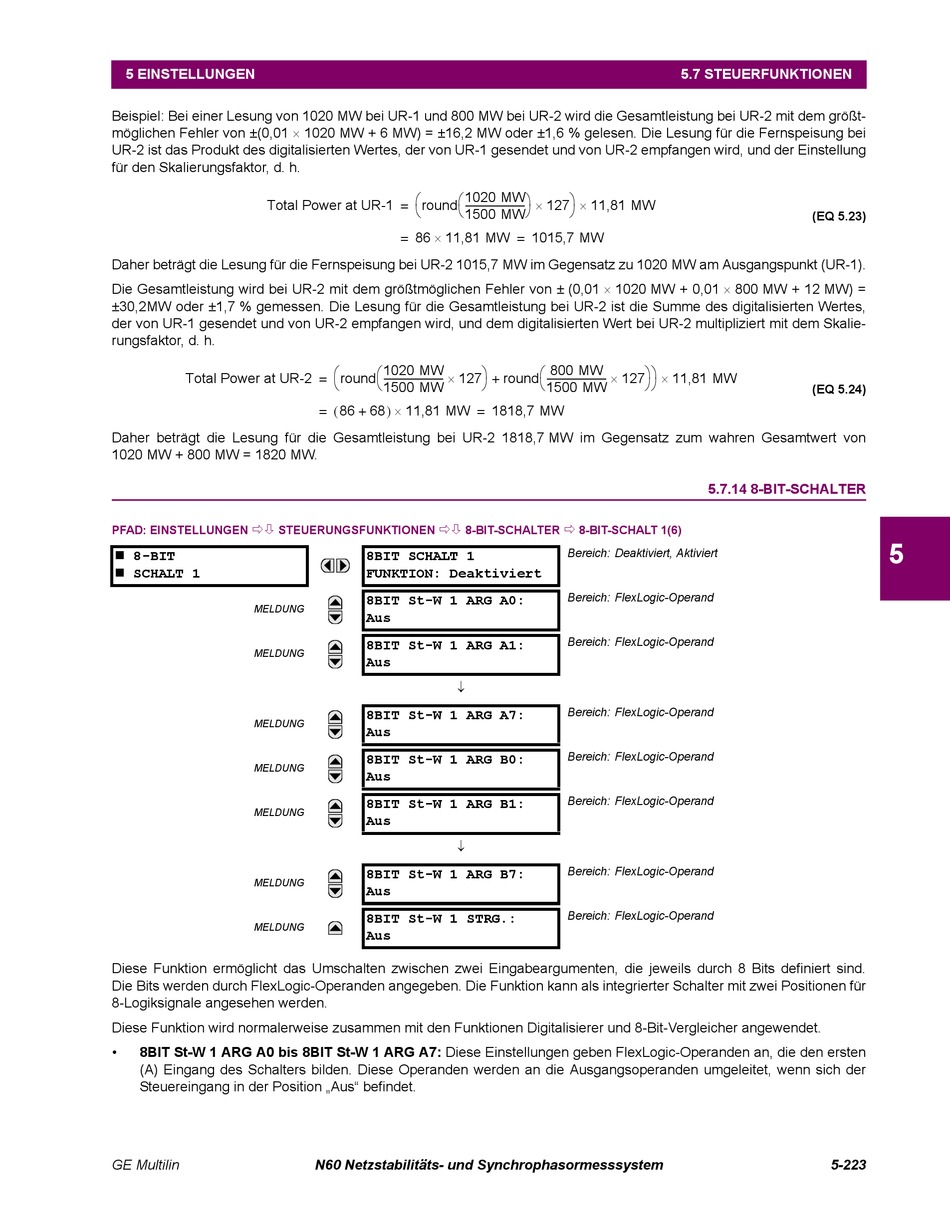

5 EINSTELLUNGEN
Beispiel: Bei einer Lesung von 1020 MW bei UR-1 und 800 MW bei UR-2 wird die Gesamtleistung bei UR-2 mit dem größt-
möglichen Fehler von ±(0,01 1020 MW + 6 MW) = ±16,2 MW oder ±1,6 % gelesen. Die Lesung für die Fernspeisung bei
UR-2 ist das Produkt des digitalisierten Wertes, der von UR-1 gesendet und von UR-2 empfangen wird, und der Einstellung
für den Skalierungsfaktor, d. h.
Total Power at UR-1
Daher beträgt die Lesung für die Fernspeisung bei UR-2 1015,7 MW im Gegensatz zu 1020 MW am Ausgangspunkt (UR-1).
Die Gesamtleistung wird bei UR-2 mit dem größtmöglichen Fehler von ± (0,01 1020 MW + 0,01 800 MW + 12 MW) =
±30,2MW oder ±1,7 % gemessen. Die Lesung für die Gesamtleistung bei UR-2 ist die Summe des digitalisierten Wertes,
der von UR-1 gesendet und von UR-2 empfangen wird, und dem digitalisierten Wert bei UR-2 multipliziert mit dem Skalie-
rungsfaktor, d. h.
Total Power at UR-2
Daher beträgt die Lesung für die Gesamtleistung bei UR-2 1818,7 MW im Gegensatz zum wahren Gesamtwert von
1020 MW + 800 MW = 1820 MW.
PFAD: EINSTELLUNGEN
STEUERUNGSFUNKTIONEN
8-BIT
SCHALT 1
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
MELDUNG
Diese Funktion ermöglicht das Umschalten zwischen zwei Eingabeargumenten, die jeweils durch 8 Bits definiert sind.
Die Bits werden durch FlexLogic-Operanden angegeben. Die Funktion kann als integrierter Schalter mit zwei Positionen für
8-Logiksignale angesehen werden.
Diese Funktion wird normalerweise zusammen mit den Funktionen Digitalisierer und 8-Bit-Vergleicher angewendet.
•
8BIT St-W 1 ARG A0 bis 8BIT St-W 1 ARG A7: Diese Einstellungen geben FlexLogic-Operanden an, die den ersten
(A) Eingang des Schalters bilden. Diese Operanden werden an die Ausgangsoperanden umgeleitet, wenn sich der
Steuereingang in der Position „Aus" befindet.
GE Multilin
1020 MW
------------------------- -
round
=
1500 MW
86 11,81 MW
=
1020 MW
round
------------------------- -
127
=
+
1500 MW
86
68
11,81 MW
1818,7 MW
=
+
=
8-BIT-SCHALTER
8BIT SCHALT 1
FUNKTION: Deaktiviert
8BIT St-W 1 ARG A0:
Aus
8BIT St-W 1 ARG A1:
Aus
8BIT St-W 1 ARG A7:
Aus
8BIT St-W 1 ARG B0:
Aus
8BIT St-W 1 ARG B1:
Aus
8BIT St-W 1 ARG B7:
Aus
8BIT St-W 1 STRG.:
Aus
N60 Netzstabilitäts- und Synchrophasormesssystem
5.7 STEUERFUNKTIONEN
127
11,81 MW
1015,7 MW
=
800 MW
round
------------------------- -
127
11,81 MW
1500 MW
8-BIT-SCHALT 1(6)
Bereich: Deaktiviert, Aktiviert
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
Bereich: FlexLogic-Operand
(EQ 5.23)
(EQ 5.24)
5.7.14 8-BIT-SCHALTER
5-223
5
